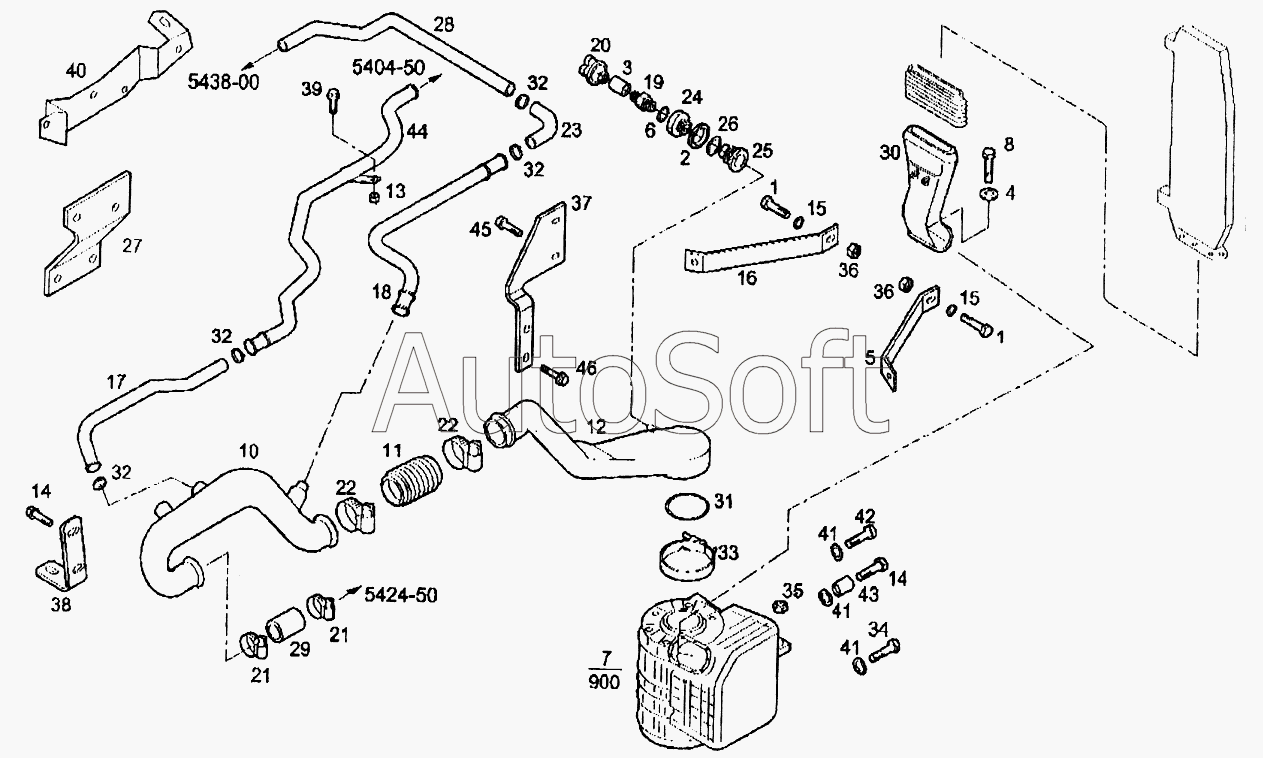

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Трубопроводы воздушного фильтра
36
36
25
26
27
28
29
30
31
32
32
32
32
33
34
35
24
37
38
39
40
41
41
41
42
43
44
45
46
13
2
3
4
5
6
7
8
10
11
12
1
1
14
14
15
15
16
17
18
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Болт М8х45 | |
| 2 | 1***4 | Шайба (D=20х37мм) | |
| 3 | 4***4 | Фильтр | |
| 4 | 3***6 | Шайба (D=6,5мм) | |
| 5 | 4***6 | Кронштейн левый | |
| 6 | 1***0 | Прокладка (D=10х13,5мм, SP=1) | |
| 7 | 8***8 | Воздушный фильтр | |
| 8 | 1***4 | Болт М6х16 | |
| 10 | 5***4 | Всасывающий трубопровод (D=40-60мм) | |
| 11 | 4***5 | Шланг | |
| 12 | 5***5 | Всасывающий трубопровод | |
| 13 | 1***1 | Гайка М8 | |
| 14 | 1***4 | Болт М10х20 | |
| 15 | 1***4 | Шайба (D=8,4х16мм) | |
| 16 | 4***5 | Кронштейн правый | |
| 17 | 4***9 | Трубка | |
| 18 | 4***8 | Трубка | |
| 19 | 4***5 | Муфта с наружной резьбой М10х1 | |
| 20 | 4***9 | Датчик засорения фильтра 50 MBAR | |
| 21 | 1***2 | Хомут (D=100-120мм) | |
| 22 | 1***2 | Хомут (D=130х150мм) | |
| 23 | 4***8 | Резиновый шланг | |
| 24 | 4***2 | Гайка М16х1,5 | |
| 25 | 4***3 | Пробка | |
| 26 | 4***5 | Прокладка (D=26х16,5мм, SP=2) | |
| 27 | 4***6 | Кронштейн крепления | |
| 28 | 4***8 | Трубка | |
| 29 | 4***5 | Шланг | |
| 30 | 4***7 | Всасывающий трубопровод | |
| 31 | 4***9 | Круглая прокладка | |
| 32 | 4***9 | Хомут крепления шланга (D=32-39мм) | |
| 33 | 4***5 | Хомут (D=253мм) | |
| 34 | 1***4 | Болт M10х30 | |
| 35 | 1***1 | Гайка М10 | |
| 36 | 1***1 | Гайка М8 | |
| 37 | 5***9 | Кронштейн | |
| 38 | 4***4 | Кронштейн | |
| 39 | 1***4 | Болт с шестигранной головкой М8х1,25х18 | |
| 40 | 4***1 | Кронштейн крепления | |
| 41 | 1***4 | Пружинная шайба (D=10,5х21мм) | |
| 42 | 1***4 | Болт М10х70 | |
| 43 | 8***1 | Проставка | |
| 44 | 4***9 | Трубка | |
| 45 | 1***4 | Болт с шестигранной головкой М14х30 | |
| 46 | 1***1 | Гайка М14 |
