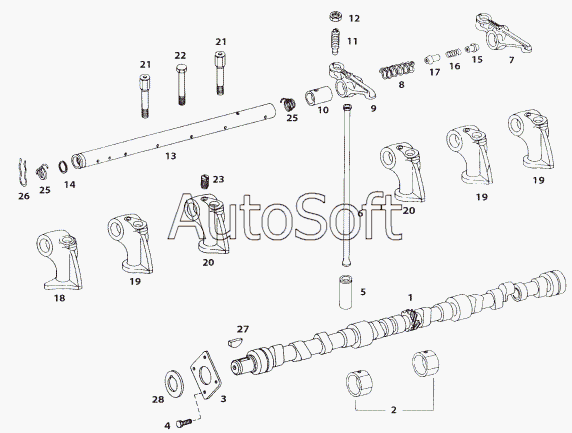

Каталог запасных частей к технике: Tata LP/LPT 613 LHD (2006). ENGINE TIMING (CAMSHAFT & COMPONENTS)
28
27
26
25
25
23
22
21
21
20
20
19
19
19
18
17
16
15
14
13
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2523 0514 01 02 | 2***2 | Assy Rocker Arm Shaft With Bush Front | |
| 2523 0514 01 03 | 2***3 | Assy Rocker Arm Shaft With Bush Rear | |
| Bearing No. 1 | B***1 | Bearing No. 1 | |
| Bearing No. 2, 3 and 4 | B***4 | Bearing No. 2, 3 and 4 | |
| 1 | 2***0 | Camshaft with Cylinder Pin STD | |
| 2 | 8***5 | Set of Bearings Camshaft Consisting of : | |
| 3 | 3***2 | Thrust Washer (Camshaft to Cyl. Block) | |
| 4 | 3***4 | Hex Screw (To Thrust Washer) | |
| 5 | 2***2 | Valve Tappet | |
| 6 | 3***5 | Push Rod | |
| 7 | 3***3 | Rocker Arm Left with Bush | |
| 8 | 3***1 | Spring (Long) | |
| 9 | 3***4 | Rocker Arm Right with Bush | |
| 10 | 3***0 | Bush | |
| 11 | 2***1 | Ball End Tappet Adjuster | |
| 12 | 3***1 | Hex. Nut (Ball Pin) | |
| 13 | 3***1 | Rocker Arm Shaft | |
| 14 | 1***7 | Sealing Cap | |
| 15 | 3***3 | Connecting Nipple, Inner | |
| 16 | 3***1 | Spring, Connecting Nipple | |
| 17 | 3***3 | Connecting Nipple, Outer | |
| 18 | 3***0 | Rocker Arm Support No. 1 | |
| 19 | 3***0 | Rocker Arm Support No. 2, 5, 6 | |
| 20 | 3***0 | Rocker Arm Support No. 3, 4 | |
| 21 | 3***1 | Bolt (To Rocker Arm Brackets) | |
| 22 | 1***2 | Hex Bolt M 12x75 (To Rocker Arm Bracket as well as for Tapper Cover) | |
| 23 | 1***1 | Grub Screw AM 6x10, (Rocker Arm Support to Rocker Arm Shaft) | |
| 25 | 3***5 | Spring (Short) | |
| 26 | 3***5 | Spring Clip (To Springs and Rocker Arm Shaft) | |
| 27 | 2***1 | Parallel Key | |
| 28 | 3***2 | Butting Ring (Timer to Camshaft) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
