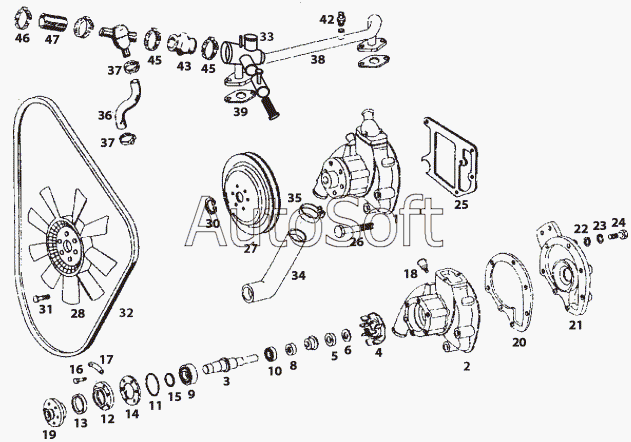

Каталог запасных частей к технике: Tata LP/LPT 613 LHD (2006). WATER PUMP
46
45
45
43
42
39
38
37
37
36
13
18
17
16
15
15
15
15
15
14
19
12
10
9
8
6
5
4
3
2
35
34
33
32
31
30
1
28
27
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1428 059926 4 | 1***4 | Hose Clip TB 34 | |
| 2525 2010 01 18 | 2***8 | Minor Repair Kit (Water Pump) Consisting of | |
| 2525 2014 01 11 | 2***1 | Viscous Coupling | |
| 2525 5010 02 92 | 2***2 | Connector (Radiator To Water pump) | |
| 2525 5010 58 58 | 2***8 | Rubber Hose (Radiator bottom to Water Pump) | |
| 2641 5450 99 08 | 2***8 | Temparature Switch | |
| Axle Slide Ring Seal | A***l | Axle Slide Ring Seal | |
| Circlip A 28x2 | C***2 | Circlip A 28x2 | |
| Circlip A 28x2 (Heavy Duty) | C***) | Circlip A 28x2 (Heavy Duty) | |
| Cyclam Slide Ring Seal | C***l | Cyclam Slide Ring Seal | |
| Gasket | G***t | Gasket | |
| Gasket | G***t | Gasket | |
| Gasket Clutch | G***h | Gasket Clutch | |
| Gasket Water Pump | G***p | Gasket Water Pump | |
| Gasket Water Pump | G***p | Gasket Water Pump | |
| Gasket Water Pump | G***p | Gasket Water Pump | |
| Hub | H***b | Hub | |
| Impeller, Plastic | I***c | Impeller, Plastic | |
| Major Repair Kit (Water Pump) Consisting of | M***f | Major Repair Kit (Water Pump) Consisting of | |
| Oil Seal | O***l | Oil Seal | |
| Oil Seal | O***l | Oil Seal | |
| Rubber Seal Ring | R***g | Rubber Seal Ring | |
| Seal Sliding Ring | S***g | Seal Sliding Ring | |
| Sealing Member | S***r | Sealing Member | |
| Sealing Member | S***r | Sealing Member | |
| Shaft | S***t | Shaft | |
| Shim 0.05 mm Thick | S***k | Shim 0.05 mm Thick | |
| Shim 0.10 mm Thick | S***k | Shim 0.10 mm Thick | |
| Shim 0.15 mm Thick | S***k | Shim 0.15 mm Thick | |
| Shim 0.20 mm Thick | S***k | Shim 0.20 mm Thick | |
| Shim 0.50 mm Thick | S***k | Shim 0.50 mm Thick | |
| Sliding Ring | S***g | Sliding Ring | |
| Sliding Ring | S***g | Sliding Ring | |
| Taper Roller Bearing | T***g | Taper Roller Bearing | |
| Taper Roller Bearing | T***g | Taper Roller Bearing | |
| 1 | 2***6 | Assy. Water Pump (Power Steering) | |
| 2 | 2***4 | Housing, Water Pump | |
| 3 | 2***3 | Shaft, Water Pump | |
| 4 | 2***4 | Assy. Impeller | |
| 5 | 0***3 | Slide Ring | |
| 6 | 0***7 | Sealing Member | |
| 8 | 1***7 | Sealing Ring (Rubber) | |
| 9 | 2***1 | Taper Roller Bearing | |
| 10 | 1***3 | Taper Roller Bearing | |
| 12 | 2***2 | Cover | |
| 13 | 0***6 | Oil Seal | |
| 14 | 2***2 | Gasket (Water Pump) | |
| 15 | 2***2 | Shim 0.05 mm Thick | |
| 15 | 2***3 | Shim 0.10 mm Thick | |
| 15 | 2***4 | Shim 0.15 mm Thick | |
| 15 | 2***5 | Shim 0.2 mm Thick | |
| 15 | 2***6 | Shim 0.5 mm Thick | |
| 16 | 1***0 | Screw, M 6x30 (Cover to Water Pump) | |
| 17 | 2***1 | Locking Plate | |
| 18 | 0***8 | Grease Cup | |
| 19 | 3***9 | Hub (Water Pump) | |
| 20 | 2***3 | Gasket (Water Pump Back Cover) | |
| 21 | 2***1 | Back Cover | |
| 22 | 1***9 | Lock Washer C 8.2 St. | |
| 23 | 1***5 | Spring Washer B 8 | |
| 24 | 1***3 | Screw M 8x28 | |
| 25 | 2***1 | Gasket | |
| 27 | 2***1 | Pulley (Three Groove) | |
| 28 | 2***9 | Assy Fan (Without Viscous Coupling) | |
| 30 | 1***2 | Circlip A 28x2 (Hub Locking on W/P Shaft) | |
| 31 | 1***1 | Stud AM 8X20 | |
| 32 | 2***5 | Cogged V Belt (1325 mm long) | |
| 33 | 2***6 | Assy. Thermostat | |
| 34 | 2***7 | Rubber Hose (Radiator bottom to Water Pump) | |
| 35 | 1***7 | Hose Clip TB 54 | |
| 36 | 2***7 | Reducer Hose (Thermostat to Water Pump) | |
| 37 | 2***2 | Hose Clamp ( 50 Dia ) | |
| 38 | 2***8 | Assy. Upper Cooling Line LPT 613 | |
| 39 | 2***1 | Gasket (Upper Cooling Line) | |
| 42 | 2***3 | Temperature Transducer | |
| 43 | 2***1 | Rubber Hose (Cover To U C Pipe) | |
| 44 | 2***6 | Z Hose (Thermostat to Radiator) | |
| 45 | 2***2 | Hose Clamp ( 50 Dia ) | |
| 46 | 1***2 | Hose Clamp TB 36 |
