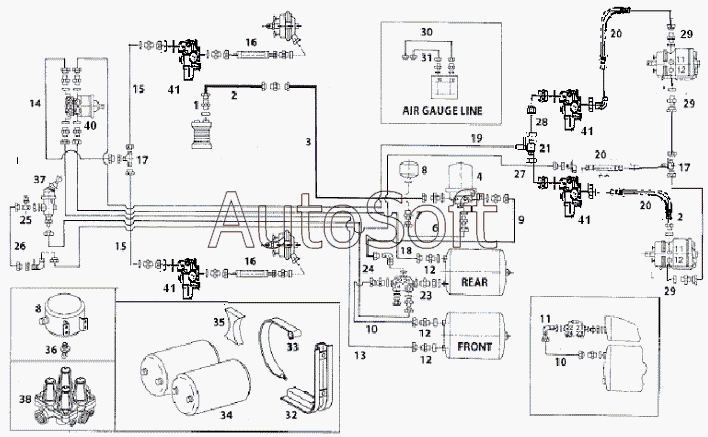

Каталог запасных частей к технике: Tata LP/LPT 613 LHD (2006). AIR LINES
37
20
20
17
17
28
29
29
29
30
31
32
33
34
35
36
37
26
38
38
40
40
40
41
41
41
41
41
41
41
41
41
12
12
12
1
2
2
3
3
4
6
7
8
8
9
10
10
11
13
14
15
15
16
16
17
18
19
20
20
21
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2573 4295 01 76 | 2***6 | "3/8"" Hose 630 lg (Modulator Valve to Rear Brake Chamber)" | |
| 2576 4320 67 02 | 2***2 | Pin | |
| 2641 4290 01 66 | 2***6 | Assy. Nylon Tube (Int. Joint to Assy. Hose Parking Line) | |
| 2641 4320 01 19 | 2***9 | Assy. Bracket RH (Air Drier) | |
| 2643 4290 01 38 | 2***8 | Assy. Tube, Elbow To Tee On Rear Axle) | |
| 2643 4370 01 11 | 2***1 | Assy. Bracket Hand Brake Valve | |
| 2643 4390 01 15 | 2***5 | Assy.Nylon Pipe Set | |
| 2643 4390 01 18 | 2***8 | Assy.Nylon Pipe Set | |
| 2821 4390 82 01 | 2***1 | Bracket-Modulator Valve Mtg.- Front. | |
| 2821 4390 82 02 | 2***2 | Bracket-Modulator Valve Mtg. Rear | |
| 1 | 1***2 | Coupling Body M 20x22 (On Compressor) | |
| 2 | 2***6 | Assy. Tube With Crimped Hose (1st Pipe From Compressor) | |
| 3 | 2***5 | Assy. Tube (2 nd Pipe From Compressor) | |
| 3 | 2***6 | Assy. Tube (3 rd Pipe From Compressor) | |
| 4 | 2***5 | Air Drier | |
| 6 | 2***0 | Assy. Tube (Air Drier to Purge Tank) | |
| 7 | 2***2 | Double Socket (On Purge Tank) | |
| 8 | 2***2 | Purge Tank | |
| 9 | 2***3 | Assy. Nylon Tube (Air Drier Port 21 to System Protection Valve) | |
| 10 | 2***3 | Assy. Nylon Tube (System Protection Valve to Air Tank Front) | |
| 11 | 2***9 | Elbow (On System Protection Valve) | |
| 12 | 2***2 | Double Socket (On Purge Tank) | |
| 13 | 2***6 | Assy. Nylon Tube (Air Tank Front to Port No. 12 of Duel Treadle Valve) | |
| 14 | 2***2 | Assy. Nylon Tube (Port No. 22 of Duel Treadle Valve toTee Front Brake) | |
| 15 | 2***9 | Assy. Nylon Tube (Tee to Front Brake RH & LH) | |
| 16 | 2***7 | Assy. Hose ( Front Brake Chamber LH/RH) | |
| 17 | 2***2 | T Socket | |
| 17 | 2***4 | Tee, Socket (Front Brake) | |
| 18 | 2***9 | Assy. Nylon Tube (Air Tank Rear to Port 11 of Dual Treadle Valve) | |
| 19 | 2***7 | Assy. Nylon Tube (Port No. 21 of Dual Brake Valve to LCRV) | |
| 20 | 2***1 | Assy. Hose 3/8 “ (Rear Brake) | |
| 20 | 2***1 | Assy. Hose 3/8 “ (Rear Brake) | |
| 21 | 2***2 | T Socket (Rear Brake) | |
| 23 | 2***0 | Socket (On Port 23 of System Protection Valve) | |
| 24 | 2***4 | Assy. Nylon Tube (Port No. 23 of System Protection Valve toHand Brake Valve) | |
| 25 | 2***1 | T Socket (On Hand Brake Valve) | |
| 26 | 2***3 | Assy. Nylon Tube (Hand Brake Valve to Elbow) | |
| 28 | 2***1 | Assy. Nylon Tube (Tee to Rear Brake Chamber LH / RH) | |
| 29 | 2***5 | Socket | |
| 30 | 2***2 | Assy. Nylon Pipe (Duel Treadle Valve Port 11 to Air Gauge) | |
| 31 | 2***1 | Assy. Nylon Pipe (Duel Treadle Valve Port 12 to Air Gauge) | |
| 32 | 2***3 | Assy. Support (Air Tank) | |
| 33 | 2***8 | Assy. Strap | |
| 34 | 2***1 | Assy. Air Tank | |
| 35 | 2***2 | Spacer Block | |
| 36 | 2***9 | Water Drain Valve | |
| 37 | 2***3 | Graduated Hand Brake Valve | |
| 37 | 2***7 | Graduated Hand Brake Valve | |
| 38 | 2***1 | Quadr.Sys. Prot. Valve (Hi Pr) | |
| 38 | 2***0 | System Protection Valve (Knoor-K005517) | |
| 40 | 2***0 | Foot Brake Valve | |
| 40 | 2***2 | Foot Brake Valve | |
| 40 | 2***9 | Dual Brake Vavle W.F.(W/O Silencer) | |
| 41 | 2***3 | Modulator Valve-12V | |
| 41 | 2***4 | Modulator Valve-12V | |
| 41 | 2***5 | Modulator Valve-12V | |
| 41 | 2***3 | Madulator Valve 24V | |
| 41 | 2***4 | Madulator Valve 24V | |
| 41 | 2***5 | Madulator Valve 24V |
