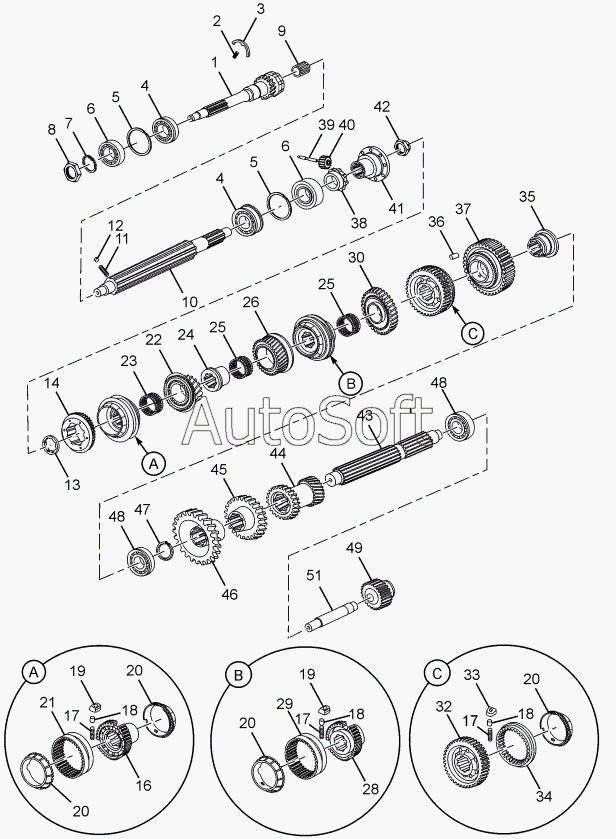

Каталог запасных частей к технике: Tata LPT 613/34 WB Euro III (2009). GEAR SHAFT AND GEAR
1
2
3
4
4
5
5
5
5
5
5
5
6
6
7
8
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
16
20
21
22
23
24
24
25
25
26
28
20
20
20
29
25
30
32
20
20
34
35
35
35
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
51
19
19
33
18
18
18
18
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250526353401 | 2***1 | BUSH (REVERSE IDLER GEAR) | |
| 885426041612 | 8***2 | SYNCHRO KIT GBS 40 CONSISTING OF : | |
| 1 | 2***4 | DRIVE SHAFT (6.34) | |
| 2 | 3***1 | COMPRESSION SPRING | |
| 3 | 3***3 | CLAMPING PLATE | |
| 4 | 0***1 | CYLINDRICAL ROLLER BEARING | |
| 5 | 2***2 | SNAP RING 2.68 MM THICK | |
| 5 | 2***3 | SNAP RING 2.73 MM THICK | |
| 5 | 2***4 | SNAP RING 2.78 MM THICK | |
| 5 | 2***5 | SNAP RING 2.83 MM THICK | |
| 5 | 2***6 | SNAP RING 2.88 MM THICK | |
| 5 | 2***7 | SNAP RING 2.93 MM THICK | |
| 6 | 2***6 | FOUR POINT BALL BEARING | |
| 7 | 2***1 | SPACER ON DRIVE SHAFT | |
| 8 | 3***2 | LOCK NUT LH THREAD | |
| 9 | 2***8 | ROLLER CAGE (31MM LONG) | |
| 10 | 2***3 | MAIN SHAFT (W/O GROOVE) | |
| 11 | 3***1 | PRESSURE SPRING | |
| 12 | 3***4 | PIN ON MAIN SHAFT | |
| 13 | 2***8 | BUTTING RING 6.95 MM THICK | |
| 13 | 2***9 | BUTTING RING 7.05 MM THICK | |
| 13 | 2***0 | BUTTING RING 7.15 MM THICK | |
| 13 | 2***1 | BUTTING RING 7.25 MM THICK | |
| 13 | 2***2 | BUTTING RING 7.35 MM THICK | |
| 13 | 2***3 | BUTTING RING 7.75 MM THICK | |
| 13 | 2***4 | BUTTING RING 7.85 MM THICK | |
| 13 | 2***5 | BUTTING RING 7.95 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.40 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.50 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.60 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.70 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.30 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.20 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.10 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.00 MM THICK | |
| 13 | 3***2 | BUTTING RING 6.90 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.80 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.90 MM THICK | |
| 13 | 3***2 | BUTTING RING 8.00 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.45 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.55 MM THICK | |
| 13 | 3***2 | BUTTING RING 7.65 MM THICK | |
| 14 | 3***4 | SYNCHRONISING RING | |
| 16 | 2***3 | SYNCHRONISING SLEEVE 4TH & 5TH | |
| 17 | C***G | COMP. SPRING | |
| 18 | R***T | RETENTION PIN 1ST | |
| 18 | R***3 | RETENTION PIN 4/5, 2/3 | |
| 19 | C***3 | CARRIER 4/5 & 2/3 | |
| 20 | 2***2 | SYNCHRONISING CONE | |
| 20 | 2***2 | SYNCHRONISING CONE | |
| 20 | 2***2 | SYNCHRONISING CONE | |
| 21 | 3***3 | SHIFTING SLEEVE | |
| 22 | 2***5 | ASSY. HELICAL GEAR 4TH SPEED | |
| 23 | 2***3 | DOUBLE ROW NEEDLE CAGE | |
| 24 | 3***0 | COLLAR BUSHING 44.5 MM LONG (FOR THIRD SPEED GEAR) | |
| 24 | 3***0 | COLLAR BUSHING 44.6 MM LONG (FOR THIRD SPEED GEAR) | |
| 25 | 2***4 | DOUBLE ROW ROLLER CAGE | |
| 25 | 2***4 | DOUBLE ROW ROLLER CAGE | |
| 26 | 2***8 | ASSY. HELICAL GEAR 3RD SPEED | |
| 28 | 3***5 | SYNCHRONISING SLEEVE 2/3 | |
| 29 | 3***3 | SHIFTING SLEEVE | |
| 30 | 3***2 | HELICAL GEAR 2ND SPEED | |
| 32 | 3***3 | REVERSE GEAR ON MAIN SHAFT | |
| 33 | C***T | CARRIER 1ST | |
| 34 | 3***3 | SHIFTER SLEEVE 1ST SPEED | |
| 35 | 2***1 | COLLAR BUSHING 47.2 MM LONG | |
| 35 | 2***2 | COLLAR BUSHING 47.3 MM LONG | |
| 35 | 2***3 | COLLAR BUSHING 47.4 MM LONG | |
| 35 | 2***4 | COLLAR BUSHING 47.5 MM LONG | |
| 35 | 2***5 | COLLAR BUSHING 47.6 MM LONG | |
| 35 | 2***6 | COLLAR BUSHING 47.7 MM LONG | |
| 35 | 2***7 | COLLAR BUSHING 47.8 MM LONG | |
| 35 | 2***8 | COLLAR BUSHING 47.9 MM LONG | |
| 36 | 2***1 | CYLINDRICAL ROLLER 4X8 | |
| 37 | 2***1 | GEAR WHEEL 1ST SPEED | |
| 38 | 3***0 | GEAR SPEEDOMETER DRIVE | |
| 39 | 2***2 | SHAFT (SPEEDO DRIVE) | |
| 40 | 3***0 | GEAR SPEEDOMETER DRIVE | |
| 41 | 3***5 | COUPLING FLANGE (8 HOLES) | |
| 42 | 3***2 | HEX. NUT | |
| 43 | 2***1 | COUNTER SHAFT (WITH PTO PROVISION) | |
| 44 | 2***2 | TWIN GEAR (COUNTER SHAFT) (2/3) | |
| 45 | 2***1 | 4TH GEAR (ON COUNTER SHAFT) | |
| 46 | 2***7 | CONSTANT MESH GEAR (ON COUNTER SHAFT) (6.34) | |
| 47 | 1***3 | CIRCLIP A 52X2.5 | |
| 48 | 2***4 | TAPER ROLLER BEARING | |
| 49 | 2***2 | REVERSE IDLER GEAR WITH BUSH | |
| 51 | 2***1 | REVERSE IDLER GEAR SHAFT |
