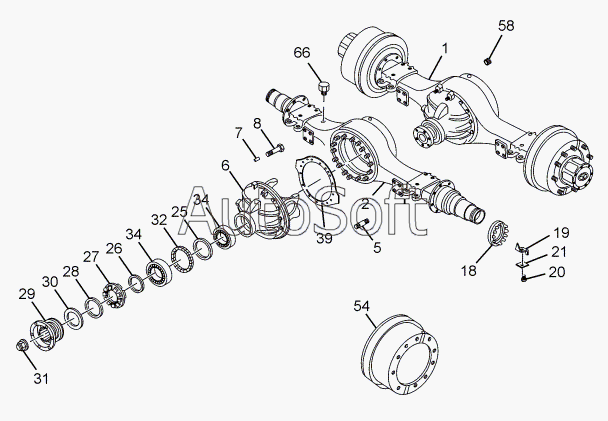

Каталог запасных частей к технике: Tata LPT 1618 TC/52 (2009). REAR AXLE RA 109RR
32
32
32
32
32
32
32
32
32
32
32
32
32
34
39
54
58
66
26
2
5
6
7
8
18
19
20
21
34
34
25
1
27
28
29
30
31
32
32
32
32
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11632609649 | 1***9 | STUD BM 12X80 | |
| 257635308201 | 2***1 | LOCKING PLATE (TO THREADED RING) | |
| 257635308302 | 2***2 | SHIM 0.15 MM THICK | |
| 257635308303 | 2***3 | SHIM 0.20 MM THICK | |
| 257635308304 | 2***4 | SHIM 0.25 MM THICK | |
| 257635308305 | 2***5 | SHIM 0.30 MM THICK | |
| 257635308306 | 2***6 | SHIM 0.50 MM THICK | |
| 257635308307 | 2***7 | SHIM 1.00 MM THICK | |
| 257635308308 | 2***8 | SHIM 0.10 MM THICK | |
| 257635309902 | 2***2 | LOCKING WIRE (INNER RACE) | |
| 257635309903 | 2***3 | LOCKING WIRE (OUTER RACE) | |
| 266835108601 | 2***1 | PRESSURE RING | |
| 273235307701 | 2***1 | DUST SEAL | |
| 1 | 2***7 | ASSY. REAR AXLE RA 109 RR (41/7), 1044 MM, VASS BRAKES | |
| 2 | 2***5 | ASSY. REAR AXLE BEAM WITH PR. RINGS STUDS & DOWELS | |
| 5 | 1***1 | STUD BM 12X40 | |
| 6 | 2***7 | ASSY. CARRIER HOUSING | |
| 7 | 1***9 | CYLINDRICAL PIN 10 H 8X20 | |
| 8 | 2***1 | BOLT (PLUMMER BLOCK COVER) | |
| 18 | 2***1 | THREADED RING | |
| 19 | 2***1 | LOCKING PLATE (TO THREADED RING) | |
| 20 | 1***1 | HEX. SCREW M 8X12 | |
| 21 | 3***1 | LOCKING PLATE | |
| 25 | 2***1 | SPACER (BETWEEN PINION BRG.) | |
| 26 | 2***1 | SPACER (BETWEEN PINION BRG. & FLANGE) | |
| 27 | 2***3 | THREADED RING | |
| 28 | 2***5 | OIL SEAL DOUBLE LIP | |
| 29 | 2***0 | ASSY.COUPLING FLANGE | |
| 30 | 2***1 | DUST COVER (PRESS TYPE) | |
| 31 | 3***2 | HEX. NUT (FORGED) | |
| 32 | 2***4 | SPACER RING 7.74 MM THICK | |
| 32 | 2***5 | SPACER RING 7.72 MM THICK | |
| 32 | 2***6 | SPACER RING 7.70 MM THICK | |
| 32 | 2***7 | SPACER RING 7.68 MM THICK | |
| 32 | 2***8 | SPACER RING 7.66 MM THICK | |
| 32 | 2***9 | SPACER RING 7.64 MM THICK | |
| 32 | 2***0 | SPACER RING 7.62 MM THICK | |
| 32 | 2***1 | SPACER RING 7.60 MM THICK | |
| 32 | 2***2 | SPACER RING 7.58 MM THICK | |
| 32 | 2***3 | SPACER RING 7.56 MM THICK | |
| 32 | 2***4 | SPACER RING 7.54 MM THICK | |
| 32 | 2***5 | SPACER RING 7.52 MM THICK | |
| 32 | 2***6 | SPACER RING 7.50 MM THICK | |
| 32 | 2***7 | SPACER RING 7.48 MM THICK | |
| 32 | 2***8 | SPACER RING 7.46 MM THICK | |
| 32 | 2***9 | SPACER RING 7.44 MM THICK | |
| 32 | 2***0 | SPACER RING 7.42 MM THICK | |
| 32 | 2***1 | SPACER RING 7.40 MM THICK | |
| 32 | 2***2 | SPACER RING 7.38 MM THICK | |
| 32 | 2***3 | SPACER RING 7.76 MM THICK | |
| 34 | 2***2 | TAPER ROLLER BEARING (PINION) | |
| 34 | 2***4 | CYLINDRICAL ROLLER BEARING | |
| 39 | 2***2 | GASKET (CARRIER) | |
| 54 | 2***1 | BRAKE DRUM | |
| 58 | 2***1 | MAGNETIC DRAIN PLUG | |
| 66 | 2***2 | PRESSURE RELIEF VALVE |
