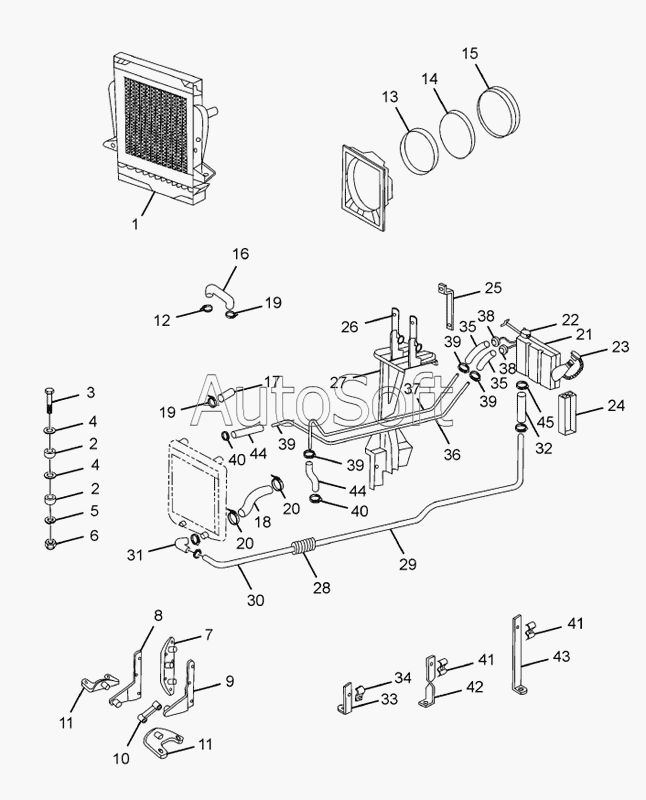

Каталог запасных частей к технике: Tata LPT 1618 TC/52 (2009). RADIATOR (TILT CAB)
34
23
24
25
26
27
28
29
30
31
32
33
22
45
35
35
36
37
44
44
43
42
41
41
38
38
39
39
39
39
40
40
11
11
2
2
3
4
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 257450006904 | 2***4 | SPACER TUBE ( 35 LONG ) | |
| 257450009202 | 2***2 | WASHER (47DIA) | |
| 1 | 2***8 | RADIATOR ASSY-TATA TOYO | |
| 2 | 2***1 | RUBBER BUFFER | |
| 3 | 1***5 | HEX. BOLT M 16X85 | |
| 4 | 1***7 | BRIGHT WASHER 17 | |
| 5 | 1***1 | SPRING WASHER B 16 | |
| 6 | 1***0 | HEX. NUT M 16 | |
| 7 | 2***7 | ASSY.BRACKET | |
| 8 | 2***6 | ASSY.BRACKET-RH.(RAD.FRAME SIDE MTG.) | |
| 9 | 2***7 | ASSY.BRACKET-LH.(RAD.FRAME SIDE MTG.) | |
| 10 | 2***0 | ASSY.RUBBER BUSH (RAD.FRAME SIDE MTG.) | |
| 11 | 2***7 | ASSY.BRACKET(ON LONG MEMBER) | |
| 12 | 2***3 | FAN SHROUD | |
| 13 | 2***5 | RUBBER RING(125MM) | |
| 14 | 2***1 | HOSE CLAMP (610) | |
| 15 | 2***1 | FAN SHROUD RING | |
| 16 | 2***1 | PIPE | |
| 17 | 2***2 | RUBBER HOSE | |
| 18 | 2***1 | RUBBER HOSE (RADIATOR TO WATER PUMP) | |
| 19 | 1***2 | HOSE CLAMP TB 36 | |
| 20 | 1***7 | HOSE CLIP TB 54 | |
| 21 | 2***9 | ASSY. AUX. WATER TANK(WITH METAL CAP) | |
| 22 | 2***2 | ASSY. PRESSURE VALVE CAP (7 PSI) | |
| 23 | 2***3 | ASSY. PRESSURE VALVE CAP (14 PSI) | |
| 24 | 2***8 | RUBBER STRAP | |
| 25 | 2***4 | CLAMP FRONT (AUX. TANK) | |
| 26 | 2***5 | CLAMP REAR (AUX TANK LPT 709) | |
| 27 | 2***4 | ASSY. BRACKET (AUX. WATER TANK MOUNTING) | |
| 28 | 2***2 | REDUCER HOSE (BETWEEN WATER FILL PIPE) | |
| 29 | 2***8 | WATER FILL PIPE (ON AUX.WATER TANK ) | |
| 30 | 2***9 | WATER FILL PIPE (ON RADIATOR BOTTOM) | |
| 31 | 2***8 | RUBBER HOSE (WATER FILL PIPE TO RADIATOR BOTTOM) | |
| 32 | 2***9 | RUBBER HOSE(AUX TANK TO WATER FILL PIPE ) | |
| 33 | 2***7 | ASSY. BRACKET (FOR WATER FILL PIPE) | |
| 34 | 2***6 | ASSY. CLAMP (FOR WATER FILL PIPE) | |
| 35 | 2***0 | RUBBER HOSE (FOR VENTING ON AUX. WATER TANK) | |
| 36 | 2***2 | VENT TUBE(RAD.TO AUX.TANK) | |
| 37 | 2***1 | VENT TUBE(ENG.TO AUX.TANK) | |
| 38 | 1***6 | HOSE CLAMP 30 | |
| 39 | 1***9 | HOSE CLAMP 20 | |
| 40 | 1***0 | HOSE CLIP 17 | |
| 41 | 2***4 | ASSY. CLAMP WITH SLEEVE (FOR VENT TUBE) | |
| 42 | 2***0 | ASSY. BRACKET (FOR VENT. TUBE CLAMPING) | |
| 43 | 2***9 | ASSY. BRACKET WITH SLEEVE | |
| 44 | 2***9 | REDUCER HOSE (FOR ENGINE AND RADIATOR VENTING) | |
| 45 | 1***4 | HOSE CLAMP (45 DIA.) |
