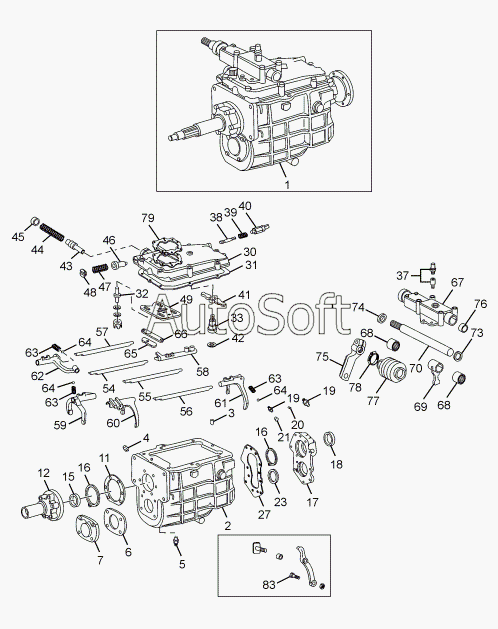

Каталог запасных частей к технике: Tata LPT 613 LHD EURO II (2009). GEAR BOX HOUSING
1
2
3
4
5
6
7
11
12
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
19
19
20
21
23
23
23
23
23
27
30
31
32
33
37
38
39
40
41
42
43
44
45
46
47
48
49
54
55
56
57
58
59
60
61
62
63
63
63
64
64
64
65
66
67
68
68
69
70
73
74
75
76
77
78
79
83
6
11
27
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250526000101 | 2***1 | GEAR BOX GASKET KIT CONSISTING OF : | |
| 250526258201 | 2***1 | OIL SLINGER (FRONT COVER) | |
| 250526405303 | 2***3 | GASKET (FOR COVER) | |
| 250526713403 | 2***3 | SUPPORT PIECE CHECK PLATE | |
| 250526713407 | 2***7 | STOPPER PIECE CHECK PLATE | |
| 3212610333 | 3***3 | COVER (FOR PTO APPLICATION) | |
| 885426051613 | 8***3 | OVERHAULING KIT - GB 40 CONSISTING OF : | |
| GASKET | G***T | GASKET | |
| GASKET | G***T | GASKET | |
| GASKET | G***T | GASKET | |
| GASKET | G***T | GASKET | |
| HEX COLLAR NUT | H***T | HEX COLLAR NUT | |
| HEX NUT | H***T | HEX NUT | |
| OIL SEAL | O***L | OIL SEAL | |
| OIL SEAL | O***L | OIL SEAL | |
| PIN MAIN SHAFT | P***T | PIN MAIN SHAFT | |
| PRESSURE SPRING | P***G | PRESSURE SPRING | |
| SHIM | S***M | SHIM | |
| SHIM | S***M | SHIM | |
| SHIM | S***M | SHIM | |
| SHIM | S***M | SHIM | |
| SHIM | S***M | SHIM | |
| 1 | 2***0 | ASSY GBS 40-5/6.34,W/6BCF,PTO PROVISION .FR.COMP | |
| 2 | 2***4 | GEAR BOX HOUSING (6.34 RATIO) | |
| 3 | 1***9 | CYLINDRICAL PIN 10 H 8X20 | |
| 4 | 0***J | PLUG OIL FILLING | |
| 5 | 2***3 | MAGNETIC DRAIN PLUG (HEX HEAD TYPE) | |
| 6 | 2***1 | GASKET, FRONT COVER LOWER | |
| 6 | G***R | GASKET FRONT COVER LOWER | |
| 7 | 2***1 | FRONT COVER LOWER | |
| 11 | 2***1 | GASKET (FR. COVER TOP TO HSG.) | |
| 11 | G***R | GASKET FRONT COVERUPPER | |
| 12 | 2***1 | GEAR BOX HOUSING COVER FRONT TOP | |
| 15 | 2***8 | OIL SEAL | |
| 16 | 2***1 | BUTTING RING 2.95 MM THICK | |
| 16 | 2***2 | BUTTING RING 3.05 MM THICK | |
| 16 | 2***3 | BUTTING RING 3.15 MM THICK | |
| 16 | 2***4 | BUTTING RING 3.25 MM THICK | |
| 16 | 2***5 | BUTTING RING 3.35 MM THICK | |
| 16 | 2***6 | BUTTING RING 3.45 MM THICK | |
| 16 | 2***1 | BUTTING RING 2.90 MM THICK | |
| 16 | 2***2 | BUTTING RING 3.00 MM THICK | |
| 16 | 2***3 | BUTTING RING 3.10 MM THICK | |
| 16 | 2***4 | BUTTING RING 3.20 MM THICK | |
| 16 | 2***5 | BUTTING RING 3.30 MM THICK | |
| 16 | 2***6 | BUTTING RING 3.40 MM THICK | |
| 16 | 2***7 | BUTTING RING 3.50 MM THICK | |
| 16 | 2***8 | BUTTING RING 3.60 MM THICK | |
| 17 | 2***1 | GEAR CASE COVER REAR | |
| 18 | 2***3 | OIL SEAL | |
| 19 | 3***1 | ADAPTER | |
| 20 | 3***6 | ASSY. THREADED BUSH | |
| 21 | 1***5 | PLUG SPEEDO DRIVE | |
| 23 | 3***2 | SHIM 0.1 MM THICK | |
| 23 | 3***2 | SHIM 0.2 MM THICK | |
| 23 | 3***2 | SHIM 0.4 MM THICK | |
| 23 | 3***2 | SHIM 0.05 MM THICK | |
| 23 | 3***2 | SHIM 0.8 MM THICK | |
| 27 | 3***0 | GASKET (GEAR CASE COVER REAR) | |
| 27 | G***R | GASKET REAR COVER | |
| 30 | 2***5 | GEAR CASE COVER TOP (LOWER HALF) | |
| 31 | 2***1 | GASKET, FRONT COVER LOWER | |
| 31 | G***R | GASKET TOP COVER | |
| 32 | 2***1 | STUD | |
| 33 | 2***1 | PIN SWING LEVER | |
| 37 | 2***2 | PRESSURE RELIEF VALVE | |
| 38 | 2***1 | THRUST PIN (REVERSE INDICATOR SWITCH) | |
| 39 | 3***1 | PRESSURE SPRING (REVERSE INDICATOR SWITCH) | |
| 40 | 2***4 | REVERSE INDICATOR SWITCH | |
| 41 | 2***5 | SWING LEVER - 1ST SPEED | |
| 42 | 2***1 | WASHER (SWING LEVER) | |
| 43 | 2***9 | PRESSURE PIECE FOR CHECK PLATE | |
| 44 | 2***2 | PRESSURE SPRING FOR PRESSURE PIECE | |
| 45 | 3***3 | SLOTTED PLUG | |
| 46 | 2***0 | INTERLOCKING PIN | |
| 47 | 3***1 | PRESSURE SPRING FOR INTERLOCKING PIN | |
| 48 | 1***1 | SEALING PLUG M 24X1.5 | |
| 49 | 3***6 | ASSY. CHECK PLATE | |
| 54 | 3***5 | SELECTOR SHAFT FOR FIRST SPEED | |
| 55 | 3***5 | SELECTOR SHAFT (2/3) | |
| 56 | 3***5 | SELECTOR SHAFT (4/5) | |
| 57 | 3***5 | SELECTOR SHAFT (FOR REVERSE GEAR) | |
| 58 | 3***3 | GEAR SHIFT DOG (FOR FIRST GEAR) | |
| 59 | 3***2 | SELECTOR FORK (2/3) | |
| 60 | 2***2 | SELECTOR FORK (4/5) | |
| 61 | 3***1 | SELECTOR FORK (FOR 1ST SPEED GEAR) | |
| 62 | 2***1 | SELECTOR FORK (FOR REVERSE GEAR) | |
| 63 | 3***1 | PRESSURE SPRING | |
| 64 | 1***2 | STEEL BALL 11 MM DIA. | |
| 65 | 3***6 | CLAMP (SELECTOR SHAFT TO GEAR BOX HOUSING) | |
| 66 | 3***2 | LOCKING PLATE (SELECTOR SHAFT TO GEAR BOX HOUSING) TOP COVER | |
| 67 | 2***6 | COVER TOP (UPPER HALF) | |
| 68 | 2***5 | NEEDLE BEARING | |
| 69 | 2***4 | SHIFTER FINGER | |
| 70 | 2***9 | SELECTOR & SHIFTER SHAFT | |
| 73 | 1***8 | OIL SEAL | |
| 74 | 2***3 | SCRAPER RING | |
| 75 | 2***3 | ASSY. SHIFTING LEVER | |
| 76 | 2***2 | CAP | |
| 77 | 2***1 | BELLOW | |
| 78 | 1***1 | HOSE CLIP 25 | |
| 79 | 2***1 | GASKET (BETWEEN UPPER & LOWER HALF) | |
| 83 | 3***9 | SLIDING KEY GASKET KIT |
