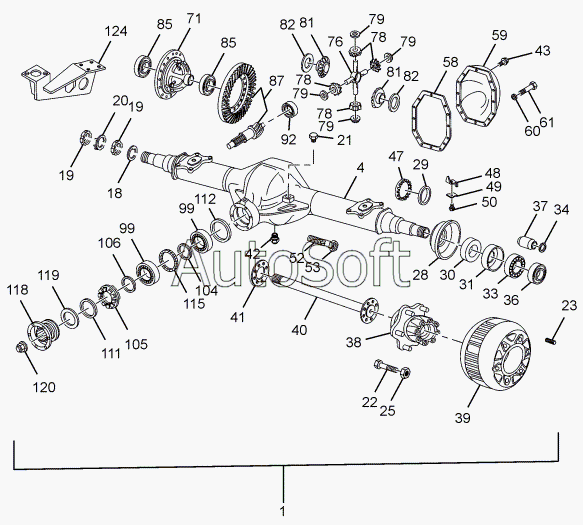

Каталог запасных частей к технике: Tata LPT 613 LHD EURO II (2009). REAR AXLE

  1. Каталоги запчастей к технике
  2. Грузовые автомобили
  3. Tata
  4. LPT 613 LHD EURO II (2009)
  5. REAR AXLE
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
18
19
19
20
21
22
23
25
28
29
30
31
33
36
37
34
34
34
34
34
34
34
34
34
34
38
39
40
41
42
43
47
48
49
50
52
53
58
59
60
61
71
76
78
78
78
79
79
79
79
81
81
82
82
82
82
82
82
82
82
85
85
87
92
99
99
104
105
106
111
112
112
112
112
112
112
112
112
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
115
118
119
120
124
124
81
78
76
Позиция на иллюстрации Заводской номер детали Название детали
14580611002 1***2 INTERNAL CIRCLIP 110X4
261235308201 2***1 LOCKING PLATE
263242103403 2***3 SENSOR BUSH -ABS
264342303302 2***2 SENSOR MTG. BRACKET (REAR) - ABS
264342303303 2***3 SENSOR MTG. BRACKET (REAR) - ABS
264342309901 2***1 POLE WHEEL REAR
264354209929 2***9 SENSOR -`L TYPE' (WHEEL SPEED) .
266135108202 2***2 OIL SLINGER
266135300125 2***5 DIFFERENTIAL GEAR AND SPIDER KIT CONSISTS OF:
266135306101 2***1 LOCKING PLATE (DIFFERENTIAL CASE)
266135307801 2***1 DUST SEAL
266135308004 2***4 HEX. SCREW
9976747 9***7 OIL SEAL, HUB OUTER (SINGLE LIP)
1 2***0 ASSY. REAR AXLE COMPLETE WITH BRAKE ( 28/9 CWP RATIO ) WITH ABS
4 2***9 ASSY. REAR AXLE HOUSING WITH SUPPORTING TUBES, WITH ABS
18 2***1 SPACER
19 2***1 LOCKING RING
20 2***2 LOCKING PLATE
21 2***2 ASSY. BREATHER
22 2***1 HUB PIN REAR
23 2***1 STUD M16
25 1***9 HEX NUT M12X1.5
28 2***1 OIL CATCHER, (FOR ABS)
29 2***2 PRESSURE RING
30 2***1 OIL SEAL, HUB INNER (DOUBLE LIP)
31 2***1 SPACER
33 2***0 TAPER ROLLER BEARING, INNER
34 2***1 SHIM-0.05 THK.
34 2***2 SHIM-0.10 THK.
34 2***3 SHIM-0.15 THK.
34 2***4 SHIM-0.20 THK.
34 2***5 SHIM-0.25 THK.
34 2***6 SHIM-0.30 THK.
34 2***7 SHIM-0.50 THK.
34 2***8 SHIM-1.00 THK.
34 2***9 SHIM-1.50 THK.
34 2***0 SHIM-2.5 THK.
36 2***2 TAPER ROLLER BEARING, OUTER
37 2***2 SPACER TUBE
38 2***8 ASSY.REAR HUB (FOR ABS)
39 2***1 BRAKE DRUM
40 2***2 REAR AXLE SHAFT
41 2***2 GASKET (FOR BRAKE DRUM WITH HUB)
42 2***1 MAGNETIC DRAIN PLUG
43 9***6 SCREW PLUG OIL FILLING
47 2***1 THREADED RING
48 3***1 LOCKING PLATE
49 2***2 LOCKING PLATE
50 1***1 HEX. SCREW M 8X12
52 2***3 ADJUSTING PIN
53 1***0 HEX. THIN NUT M 18X1.5
58 2***1 GASKET (BETWEEN R.A. HOUSING & REAR COVER)
59 2***5 ASSY. COVER REAR AXLE HOUSING
60 1***0 SPRING WASHER B 10
61 1***5 HEX. SCREW M 10X18
71 2***1 DIFFERENTIAL HOUSING ASSY.
76 2***3 DIFFERENTIAL SPIDER
76 D***R DIFFERENTIAL SPIDER
78 2***9 DIFFERENTIAL BEVEL PINION
78 B***R BEVEL GEAR
79 2***0 SPHERICAL WASHER (STEEL)
81 2***0 REAR AXLE SHAFT GEAR
81 G***T GEAR R.A SHAFT
82 2***2 THRUST WASHER, SHAFT GEAR 1.95 MM
82 2***3 THRUST WASHER, SHAFT GEAR 2.00 MM
82 2***4 THRUST WASHER, SHAFT GEAR 2.05 MM
82 2***5 THRUST WASHER, SHAFT GEAR 2.10 MM
82 2***6 THRUST WASHER, SHAFT GEAR 2.15 MM
82 2***7 THRUST WASHER, SHAFT GEAR 2.20 MM
82 2***8 THRUST WASHER, SHAFT GEAR 2.25 MM
85 2***1 TAPER ROLLER BEARING (55X100X26.75)
87 2***9 SET CROWN WHEEL AND PINION (31/8 RATIO)
92 2***6 CYLINDRICAL ROLLER BRG. (PINION NOSE)
99 2***5 TAPER ROLLER BRG. (TAIL PINION)
104 2***2 SPACER (BETWEEN TAIL PINION BRGS.)
105 2***1 THREADED RING
106 2***8 SPACER (BETWEEN BRG. AND FLANGE)
111 2***2 OIL SEAL TAIL PINION
112 2***3 SHIM 0.15 THICK
112 2***4 SHIM 0.20 THICK
112 2***5 SHIM 0.25 THICK
112 2***6 SHIM 0.30 THICK
112 2***7 SHIM 0.45 THICK
112 2***8 SHIM 0.50 THICK
112 2***9 SHIM 1.0 THICK
112 2***0 SHIM 1.5 THICK
115 2***7 SPACER RING, TAIL PINION 7.64 THICK
115 2***8 SPACER RING, TAIL PINION 7.66 THICK
115 2***9 SPACER RING, TAIL PINION 7.68 THICK
115 2***1 SPACER RING, TAIL PINION 7.72 THICK
115 2***2 SPACER RING, TAIL PINION 7.74 THICK
115 2***4 SPACER RING, TAIL PINION 7.78 THICK
115 2***6 SPACER RING, TAIL PINION 7.82 THICK
115 2***7 SPACER RING, TAIL PINION 7.84 THICK
115 2***8 SPACER RING, TAIL PINION 7.86 THICK
115 2***9 SPACER RING, TAIL PINION 7.88 THICK
115 2***0 SPACER RING, TAIL PINION 7.90 THICK
115 2***1 SPACER RING, TAIL PINION 7.92 THICK
115 2***2 SPACER RING, TAIL PINION 7.94 THICK
115 2***3 SPACER RING, TAIL PINION 7.96 THICK
115 2***4 SPACER RING, TAIL PINION 7.98 THICK
115 2***5 SPACER RING, TAIL PINION 8.00 THICK
115 2***6 SPACER RING, TAIL PINION 8.02 THICK
115 2***7 SPACER RING, TAIL PINION 8.04 THICK
115 2***8 SPACER RING, TAIL PINION 8.06 THICK
115 2***9 SPACER RING, TAIL PINION 8.08 THICK
115 2***0 SPACER RING, TAIL PINION 8.10 THICK
115 2***3 SPACER RING, TAIL PINION 8.12 THICK
115 2***4 SPACER RING, TAIL PINION 8.14 THICK
115 2***5 SPACER RING, TAIL PINION 8.16 THICK
115 2***6 SPACER RING, TAIL PINION 8.18 THICK
115 2***7 SPACER RING, TAIL PINION 8.20 THICK
118 2***1 COUPLING FLANGE
119 2***3 DUST COVER
120 2***4 HEX. NUT (TAIL PINION COUPLING FLANGE)
124 2***6 ASSY. BRAKE CHAMBER MOUNTING BRACKET RH
124 2***0 ASSY. BRAKE CHAMBER MOUNTING BRACKET LH
