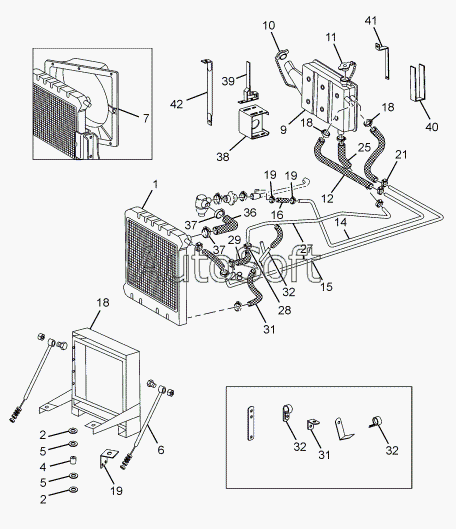

Каталог запасных частей к технике: Tata LPT 613 LHD EURO II (2009). RADIATOR AND FITMENTS
31
31
18
18
18
19
19
19
19
21
25
25
27
28
28
29
16
32
32
32
36
37
37
38
39
40
41
42
2
2
4
5
5
6
1
7
9
10
11
12
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252550100299 | 2***9 | ASSY. BRACKET RH (RAD FRAME MTG. ON LM) | |
| 252550100301 | 2***1 | ASSY. BRACKET LH (RAD FRAME MTG. ON LM) | |
| 252550105858 | 2***8 | RADIATOR HOSE (RADIATOR TO WATER PUMP) | |
| 252750100216 | 2***6 | ASSY SUPPORT ( FOR MTG OF AUX. TANK MTG BKT) | |
| 257450006906 | 2***6 | SPACER TUBE (25.5 LONG) | |
| 278614609201 | 2***1 | WASHER | |
| 278650006302 | 2***2 | RUBBER BUFFER | |
| 278650105889 | 2***9 | REDUCER HOSE (FOR ENGINE AND RADIATOR VENTING) | |
| 278650108301 | 2***1 | SHIM 1THK | |
| 278650108302 | 2***2 | SHIM 2 THK | |
| 278650108303 | 2***3 | SHIM 3 THK | |
| 278650109908 | 2***8 | DRAIN COCK | |
| 1 | 2***3 | ASSY. RADIATOR | |
| 2 | 2***1 | RUBBER BUFFER | |
| 4 | 2***4 | SPACER TUBE ( 35 LONG ) | |
| 5 | 2***2 | WASHER (47DIA) | |
| 6 | 2***1 | .ASSY.TIE ROD (RAD.FR.MTG.TOP ON LM) | |
| 7 | 2***0 | FAN SHROUD | |
| 9 | 2***9 | SET. ASSY. AUX. TANK & MTGS. | |
| 10 | 2***2 | ASSY. PRESSURE VALVE CAP (7 PSI) | |
| 11 | 2***3 | ASSY. PRESSURE VALVE CAP (14 PSI) | |
| 12 | 2***0 | RUBBER HOSE (FOR VENTING ON AUX. WATER TANK) | |
| 14 | 2***7 | VENT TUBE (AUX. TANK TO UPPER COOLING WATER LINE) | |
| 15 | 2***6 | VENT TUBE ( UPPER COOLING WATER LINETO AUX.TANK ) | |
| 16 | 2***5 | RUBBER HOSE (VENT. TUBE TO ENGINE) | |
| 18 | 2***7 | ASSY.RADIATOR FRAME WITH TOP IC MTG BRACKET | |
| 19 | 2***2 | BRACKET LH (TIE ROD MOUNTING ON LONG MEMBER) | |
| 19 | 2***3 | BRACKET RH (TIE ROD MOUNTING ON LONG MEMBER) | |
| 21 | 2***4 | ASSY. CLAMP WITH SLEEVE (FOR VENT TUBE) | |
| 25 | 2***8 | RUBBER HOSE (L = 180) AUX. TANK TO TUBE | |
| 25 | 2***6 | MOULDED HOSE | |
| 27 | 2***8 | WATER FILL PIPE-II (AUX. TANK TO RAD) | |
| 28 | 1***4 | HOSE CLAMP (45 DIA.) | |
| 29 | 2***2 | HOSE (L = 115 MM) | |
| 31 | 2***7 | RADIATOR HOSE (RADIATOR TO WATER PUMP) | |
| 32 | 2***2 | CONNECTOR (RADIATOR TO WATER PUMP) | |
| 36 | 2***6 | RUBBER HOSE (THERMOSTAT TO RADIATOR) | |
| 37 | 1***2 | HOSE CLAMP TB 36 | |
| 38 | 2***5 | ASSY SUPPORT ( AUX. TANK MTG) | |
| 39 | 2***0 | CLAMP REAR | |
| 40 | 2***3 | RUBBER STRAP (325 MM LONG) | |
| 41 | 2***0 | CLAMP REAR | |
| 42 | 2***4 | CLAMP FRONT (AUX. TANK) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
