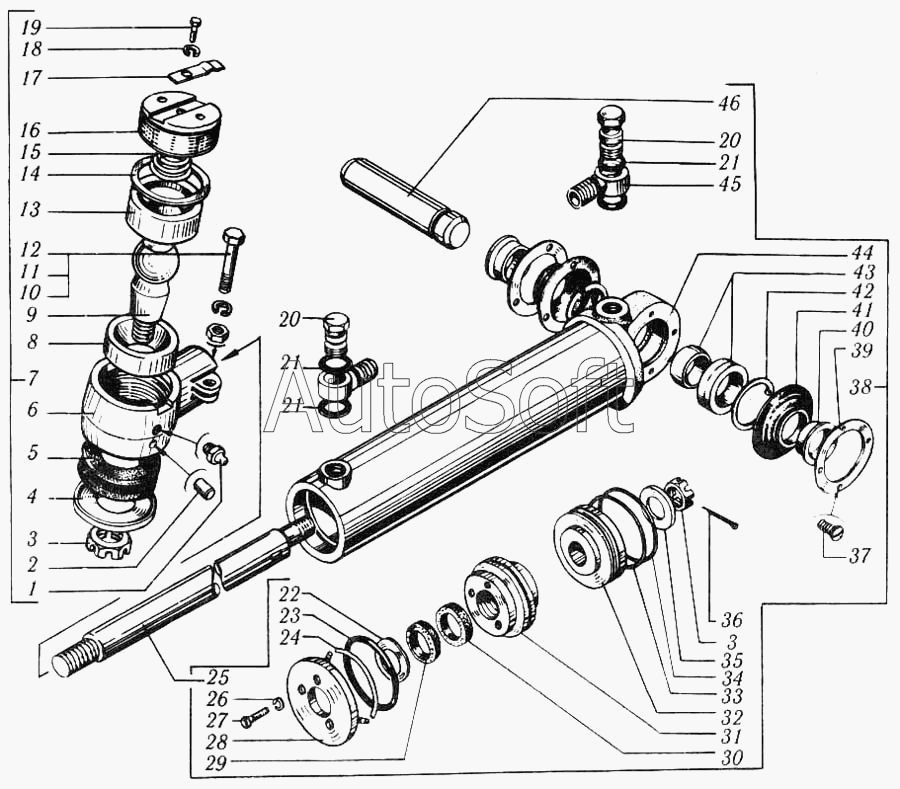

Каталог запасных частей к технике: КрАЗ-6510 (1993). Цилиндр силовой
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6505-3405005 | 6***5 | Цилиндр гидравлический в сборе | |
| 1 | 2***2 | Масленка 6 | |
| 2 | 3***8 | Штифт 5х12 | |
| 3 | 2***7 | Гайка М18х1,5 | |
| 4 | 2***9 | Обойма сальника | |
| 5 | 2***0 | Уплотнитель | |
| 6 | 6***5 | Наконечник | |
| 7 | 6***0 | Наконечник в сборе | |
| 8 | 2***2 | Сухарь нижний | |
| 9 | 2***А | Палец шаровой | |
| 10 | 2***9 | Гайка М12х1,75 | |
| 11 | 2***2 | Шайба 12 пружинная | |
| 12 | 2***9 | Болт М12х1,75х45 | |
| 13 | 6***0 | Сухарь верхний | |
| 14 | 2***2 | Кольцо 054-058-25-2-3 | |
| 15 | 2***1 | Пружина | |
| 16 | 6***6 | Пробка | |
| 17 | 6***7 | Пластина стопорная | |
| 18 | 2***2 | Шайба 6 пружинная | |
| 19 | 2***9 | Болт М6х1х12 | |
| 20 | 6***7 | Болт приводной | |
| 21 | 2***7 | Кольцо 018-022-25-2-2 | |
| 22 | Ц***6 | Шайба | |
| 23 | 2***9 | Кольцо | |
| 24 | Ц***4 | Полукольцо | |
| 25 | Ц***6 | Шток | |
| 26 | 2***5 | Шайба 8,65Г.029 | |
| 27 | 2***6 | Болт М8х1,25х20 | |
| 28 | Ц***2 | Шайба | |
| 29 | Ц***0 | Грязесъемник | |
| 30 | Ц***7 | Манжета | |
| 31 | Ц***8 | Крышка | |
| 32 | Ц***2 | Поршень | |
| 33 | 2***9 | Кольцо | |
| 34 | Ц***4 | Кольцо | |
| 35 | 2***8 | Шайба 19 | |
| 36 | 2***6 | Шплинт 3,6х40 | |
| 37 | 2***7 | Винт М5х0,8х10 | |
| 38 | 6***0 | Цилиндр в сборе | |
| 39 | Ц***1 | Шайба | |
| 40 | Ц***2 | Втулка | |
| 41 | Ц***0 | Уплотнитель | |
| 42 | 4***3 | Кольцо | |
| 43 | Ш***0 | Подшипник шарнирный | |
| 44 | Ц***3 | Цилиндр | |
| 45 | 6***6 | Наконечник | |
| 46 | 6***2 | Палец кронштейна |
