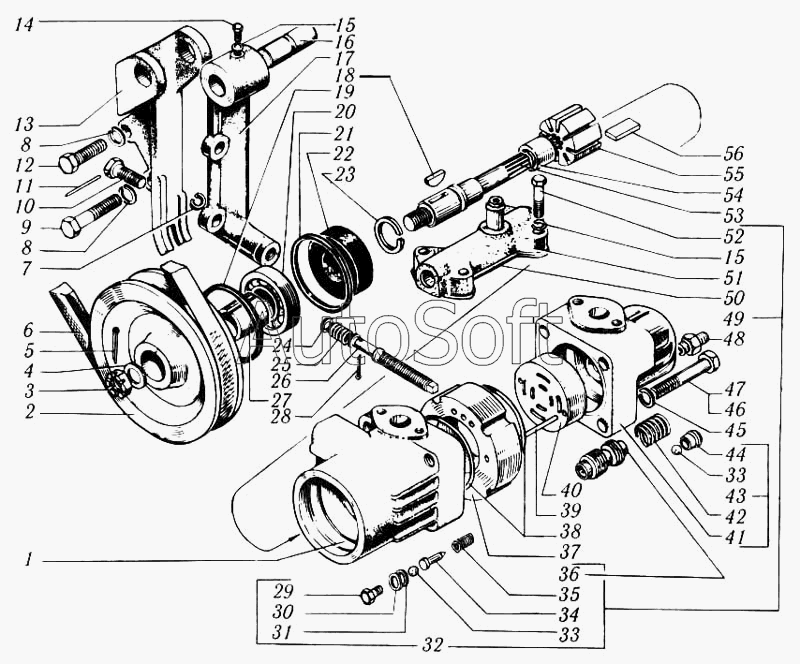

Каталог запасных частей к технике: КрАЗ-6510 (1993). Насос масляный рулевого усилителя
42
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
27
43
44
45
46
47
48
49
50
51
52
53
54
55
56
13
1
2
3
4
5
6
6
7
8
8
9
10
11
12
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6505-3407190-10 | 6***0 | Насос масляный рулевого усилителя с натяжным устройством | |
| 6505-3407199 | 6***9 | Насос усилителя без коллектора и шкива | |
| 1 | 1***1 | Корпус насоса | |
| 2 | 2***Б | Шкив насоса | |
| 3 | 2***9 | Гайка М16х1,5 (входит в сборочную единицу 6505-3407199) | |
| 4 | 1***1 | Шайба 16 | |
| 5 | 2***5 | Шплинт 4х36 | |
| 6 | 5***9 | Ремень привода насоса | |
| 6 | 5***9 | Ремень привода насоса | |
| 7 | 2***7 | Шайба 12 ОТ | |
| 8 | 2***6 | Шайба 10,2 | |
| 9 | 2***9 | Болт М10х30 | |
| 10 | 2***6 | Болт М12х1,15х30 | |
| 11 | 2***4 | Шплинт 1,6х25 | |
| 12 | 2***8 | Болт М10х1,5х26 | |
| 13 | 2***3 | Кронштейн неподвижный | |
| 14 | 2***6 | Болт М6-6gх12 | |
| 15 | 2***4 | Шайба 6Т | |
| 16 | 2***4 | Ось кронштейна | |
| 17 | 2***5 | Кронштейн подвижный | |
| 18 | Ш***5 | Шпонка сегментная 5х7,5 | |
| 19 | 3***2 | Кольцо стопорное | |
| 20 | 1***9 | Подшипник шариковый радиальный | |
| 21 | 1***А | Проставка насоса | |
| 22 | 3***П | Манжета 24х46 | |
| 23 | 3***П | Шайба | |
| 24 | 2***6 | Шайба 10,5 | |
| 25 | 2***2 | Пружина регулировочного винта | |
| 26 | 2***6 | Винт регулировочный | |
| 27 | 1***7 | Втулка шкива | |
| 28 | 2***9 | Шплинт 3,2х20 | |
| 29 | 5***7 | Седло предохранительного клапана | |
| 30 | 8***П | Шайба регулировочная | |
| 31 | 8***П | Шайба регулировочная | |
| 32 | 6***0 | Клапан перепускной | |
| 33 | 8***П | Шарик | |
| 34 | 5***5 | Направляющая пружины | |
| 35 | 5***2 | Пружина предохранительного клапана | |
| 36 | 5***1 | Золотник перепускной | |
| 37 | 5***3 | Статор насоса | |
| 38 | 1***2 | Кольцо уплотнительное | |
| 39 | 8***П | Штифт установочный | |
| 40 | 1***5 | Диск распределительный | |
| 41 | 6***3 | Крышка насоса | |
| 42 | 1***1 | Пружина перепускного клапана | |
| 43 | 6***2 | Крышка насоса в сборе | |
| 44 | 8***П | Седло уплотнительное | |
| 45 | 2***6 | Шайба 10,2 | |
| 46 | 3***8 | Болт | |
| 47 | 3***8 | Болт | |
| 48 | 2***0 | Переходник | |
| 49 | 6***0 | Насос с коллектором и шкивом в сборе | |
| 50 | 1***7 | Прокладка уплотнительная коллектора | |
| 51 | 2***0 | Коллектор насоса | |
| 52 | 2***6 | Болт М6х35 | |
| 53 | 1***7 | Валик насоса | |
| 54 | 1***1 | Подшипник игольчатый | |
| 55 | 5***8 | Ротор насоса | |
| 56 | 5***1 | Лопасть ротора |
