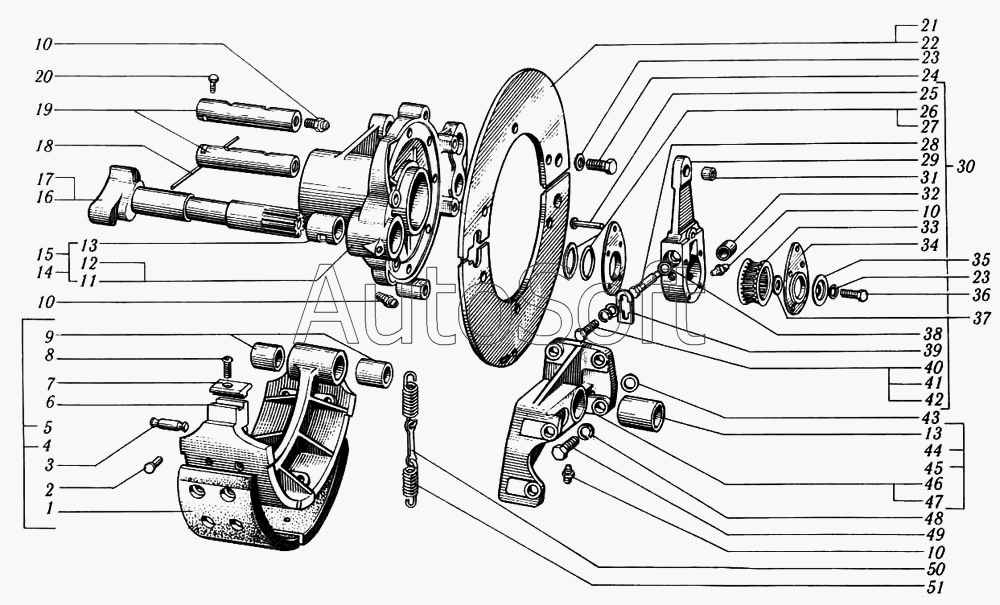

Каталог запасных частей к технике: КрАЗ-6510 (1993). Тормозной механизм заднего колеса
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
13
1
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Накладка колодки | |
| 2 | 3***П | Заклепка накладки | |
| 3 | 2***8 | Палец пружины | |
| 4 | 2***1 | Колодка тормоза нижняя в сборе | |
| 5 | 2***0 | Колодка тормоза верхняя в сборе | |
| 6 | 2***5 | Колодка тормоза | |
| 7 | 2***1 | Сухарь колодки | |
| 8 | 2***9 | Винт М8х1,25х30 | |
| 9 | 2***Б | Втулка колодки | |
| 10 | 2***8 | Пресс-масленка 1/8" | |
| 11 | 2***5 | Суппорт левый | |
| 12 | 2***4 | Суппорт правый | |
| 13 | 2***Б | Втулка | |
| 14 | 2***3 | Суппорт левый со втулками в сборе | |
| 15 | 2***2 | Суппорт правый со втулками в сборе | |
| 16 | 2***2 | Кулак разжимной левый | |
| 17 | 2***2 | Кулак разжимной правый | |
| 18 | 2***8 | Шплинт-проволока 1,2х175 | |
| 19 | 2***2 | Ось колодки | |
| 20 | 3***9 | Болт установочный М10х22 | |
| 21 | 2***1 | Диск защитный левый | |
| 22 | 2***0 | Диск защитный правый | |
| 23 | 2***2 | Шайба 10 пружинная | |
| 24 | 2***9 | Болт М10х1,5х16 | |
| 25 | 2***2 | Заклепка 5х46 | |
| 26 | 2***А | Прокладка регулировочная | |
| 27 | 2***А | Прокладка регулировочная | |
| 28 | 2***0 | Ось червяка | |
| 29 | 2***1 | Корпус рычага | |
| 30 | 2***2 | Рычаг регулировочный в сборе | |
| 31 | 2***1 | Втулка | |
| 32 | 2***1 | Червяк рычага | |
| 33 | 2***0 | Шестерня рычага | |
| 34 | 2***0 | Крышка корпуса рычага | |
| 35 | 2***5 | Шайба упорная | |
| 36 | 2***9 | Болт М10х1,5х20 | |
| 37 | 2***9 | Шайба 10 | |
| 38 | 2***9 | Заглушка 16 | |
| 39 | 2***0 | Пластина стопорная | |
| 40 | 2***9 | Шайба 8 | |
| 41 | 2***2 | Шайба 8 пружинная | |
| 42 | 2***9 | Болт М8х1,25х16 | |
| 43 | 2***3 | Шайба регулировочная | |
| 44 | 2***Б | Кронштейн разжимного кулака правый в сборе | |
| 45 | 2***Б | Кронштейн левый со втулкой | |
| 46 | 2***Б | Кронштейн правый | |
| 47 | 2***Б | Кронштейн левый | |
| 48 | 2***2 | Шайба 16 пружинная | |
| 49 | 2***9 | Болт М16х1,5х45 | |
| 50 | 2***Б | Звено пружины | |
| 51 | 2***Б | Пружина колодок |
