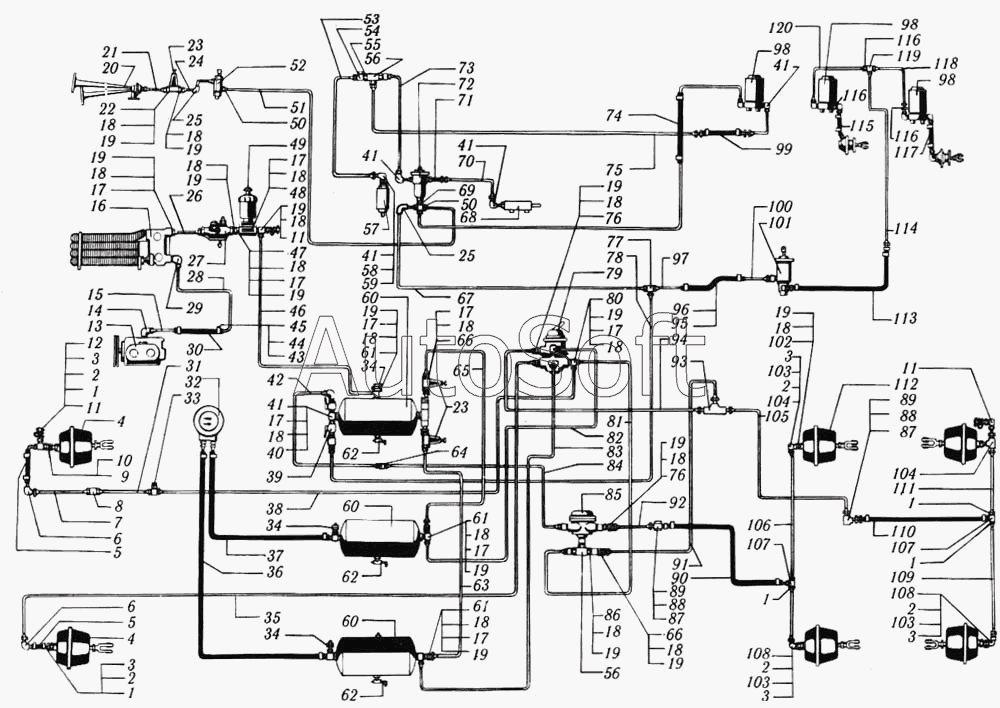

Каталог запасных частей к технике: КрАЗ-6510 (1993). Воздухопроводы и аппараты тормозной системы КрАЗ-6510 и КрАЗ-651001
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
7
8
9
10
11
11
11
12
13
14
15
16
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
56
57
58
59
60
60
60
61
61
61
62
62
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
76
77
78
79
80
81
82
83
84
85
86
87
87
88
88
89
89
90
91
92
93
94
95
96
97
98
98
98
99
100
101
102
103
103
103
104
104
105
106
107
107
108
108
109
110
111
112
113
114
115
116
116
116
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 2 | 6***2 | Шайба | |
| 3 | 2***1 | Кольцо | |
| 4 | 1***2 | Камера тормозная передняя | |
| 5 | 2***0 | Шланг к передним тормозным камерам | |
| 6 | 2***8 | Угольник проходной | |
| 7 | 6***0 | Трубка к правой передней тормозной камере передняя | |
| 8 | 3***9 | Тройник | |
| 9 | 2***9 | Гайка М20х1,5 | |
| 10 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 11 | 1***0 | Клапан контрольного вывода | |
| 12 | 6***6 | Штуцер клапана контрольного вывода | |
| 13 | 1***2 | Компрессор | |
| 14 | 3***9 | Угольник К 3/8"хМ20х1,5 | |
| 15 | 2***0 | Трубка от компрессора к влагомаслоотделителю передняя | |
| 16 | 1***0 | Водоотделитель в сборе | |
| 17 | 3***9 | Гайка М22х1,5 | |
| 18 | 2***7 | Шайба | |
| 19 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 20 | С***4 | Сигнал пневматический двухтональный | |
| 21 | 6***5 | Трубка от клапана к пневмоклапану | |
| 22 | 3***9 | Кляммер 8 | |
| 23 | 1***0 | Клапан защитный одинарный в сборе | |
| 24 | 2***0 | Трубка от тройника к штуцеру | |
| 25 | 3***9 | Угольник К 1/8"хМ16х1,5 | |
| 26 | 6***6 | Трубка к регулятору давления | |
| 27 | 1***Л | Регулятор давления | |
| 28 | 6***4 | Трубка от компрессора к водоотделителю задняя | |
| 29 | 3***9 | Угольник М22х1,5 | |
| 30 | 2***1 | Шланг соединительный | |
| 31 | 6***4 | Трубка к правой передней тормозной камере средняя | |
| 32 | М***й | Манометр двухстрелочный | |
| 33 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 34 | М***0 | Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура | |
| 35 | 6***1 | Трубка к левой передней тормозной камере | |
| 36 | 2***8 | Шланг соединительвый | |
| 37 | 2***6 | Шланг соединительвый | |
| 38 | 6***3 | Трубка к правой передней тормозной камере задняя | |
| 39 | 1***0 | Кран разобщительный в сборе | |
| 40 | 6***0 | Тройник ввертной | |
| 41 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 42 | 6***0 | Трубка питания ускорительного клапана передняя | |
| 43 | 2***1 | Хомут шланга 22 | |
| 44 | 2***9 | Гайка М5х0,8 | |
| 45 | 2***9 | Винт М5х0,8х22 | |
| 46 | 6***7 | Трубка к конденсационному баллону | |
| 47 | 3***9 | Штуцер М22х1,5 | |
| 48 | 3***9 | Тройник | |
| 49 | 1***Л | Противозамерзатель | |
| 50 | 3***9 | Штуцер К 1/8" М16х1,5 | |
| 51 | 2***0 | Трубка от тройника к штуцеру | |
| 52 | В***4 | Выключатель пневмосигнала | |
| 53 | 6***4 | Трубопровод силового цилиндра | |
| 54 | 3***9 | Штуцер ввертный К 1/4"хМ10х1 | |
| 55 | 2***0 | Ниппель переходной | |
| 56 | 1***0 | Клапан двухмагистральный в сборе | |
| 57 | 2***1 | Цилиндр силовой | |
| 58 | 2***9 | Гайка М16х1,5 | |
| 59 | 2***9 | Шайба 16 пружинная | |
| 60 | 2***5 | Ресивер А40-280 | |
| 61 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 62 | 1***0 | Клапан слива конденсата | |
| 63 | 6***4 | Трубка к ресиверу задних тормозов | |
| 64 | 3***9 | Штуцер проходной | |
| 65 | 6***4 | Трубка к ресиверу задних тормозов | |
| 66 | 3***9 | Штуцер М22х1,5 М16х1,5 | |
| 67 | 2***4 | Трубопровод подводящий | |
| 68 | 2***4 | Цилиндр тормозной заслонки в сборе | |
| 69 | 2***4 | Тройник специальный | |
| 70 | 6***6 | Трубопровод | |
| 71 | 6***1 | Шланг трубопровода | |
| 72 | 2***0 | Клапан пневматический в сборе | |
| 73 | 6***4 | Трубопровод от пневмоклапана к двухмагистральному клапану | |
| 74 | 6***4 | Трубопровод подводящий | |
| 75 | 6***4 | Трубопровод от электромагнитного клапана к двухмагистральному клапану | |
| 76 | 3***9 | Штуцер ввертной М22х1,5 | |
| 77 | 3***9 | Тройник проходной М16х1,5 | |
| 78 | 6***0 | Трубка от баллона потребителя | |
| 79 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 80 | 3***9 | Тройник М16х1,5 М22х1,5 | |
| 81 | 6***1 | Трубка от тормозного крана к двухмагистральному клапану | |
| 82 | 6***1 | Трубка от ресивера к секции тормозного крана | |
| 83 | 6***5 | Трубка от ресивера к секции тормозного крана | |
| 84 | 6***2 | Трубка питания ускорительного клапана задняя | |
| 85 | 1***0 | Клапан ускорительный в сборе | |
| 86 | 3***9 | Штуцер М22х1,5 | |
| 87 | 3***9 | Тройник развода воздуха К 3/8" М22х1,5 | |
| 88 | 2***9 | Гайка М22х1,5 | |
| 89 | 2***9 | Шайба 22Т | |
| 90 | 2***6 | Шланг к промежуточному мосту в сборе | |
| 91 | 6***6 | Трубка от магистрали задних тормозов к двухмагистральному клапану | |
| 92 | 6***6 | Трубка к тормозам среднего моста | |
| 93 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 94 | 6***0 | Трубка к тормозам заднего моста передняя | |
| 95 | 2***8 | Хомут шланга 18 | |
| 96 | 2***1 | Шланг | |
| 97 | 2***1 | Трубка к крану ручного управления | |
| 98 | 5***0 | Клапан с электромагнитом | |
| 99 | 2***8 | Шланг соединительный | |
| 100 | 2***1 | Трубка | |
| 101 | 2***0 | Цилиндр выключения сцепления в сборе | |
| 102 | 3***9 | Заглушка | |
| 103 | 2***9 | Гайка М16х1,5 | |
| 104 | 6***4 | Тройник контрольного клапана | |
| 105 | 6***6 | Трубка к тормозам заднего моста задняя | |
| 106 | 2***1 | Трубка к правой тормозной камере промежуточного моста | |
| 107 | 2***2 | Крестовина | |
| 108 | 6***8 | Угольник | |
| 109 | 2***0 | Шланг к заднему мосту | |
| 110 | 2***1 | Трубка к левой тормозной камере заднего моста | |
| 111 | 2***1 | Трубка к правой тормозной камере заднего моста | |
| 112 | 1***1 | Камера тормозная задняя в сборе | |
| 113 | 6***1 | Шланг | |
| 114 | 6***0 | Трубка от блока развода воздуха к шлангу | |
| 115 | 6***4 | Шланг соединительный | |
| 116 | 3***9 | Штуцер ввертной К1/8"хМ10х1 | |
| 117 | 6***3 | Шланг к пневмокамере блока дифференциала заднего моста | |
| 118 | 6***0 | Трубка | |
| 119 | 2***4 | Блок развода воздуха | |
| 120 | 6***0 | Трубка |
