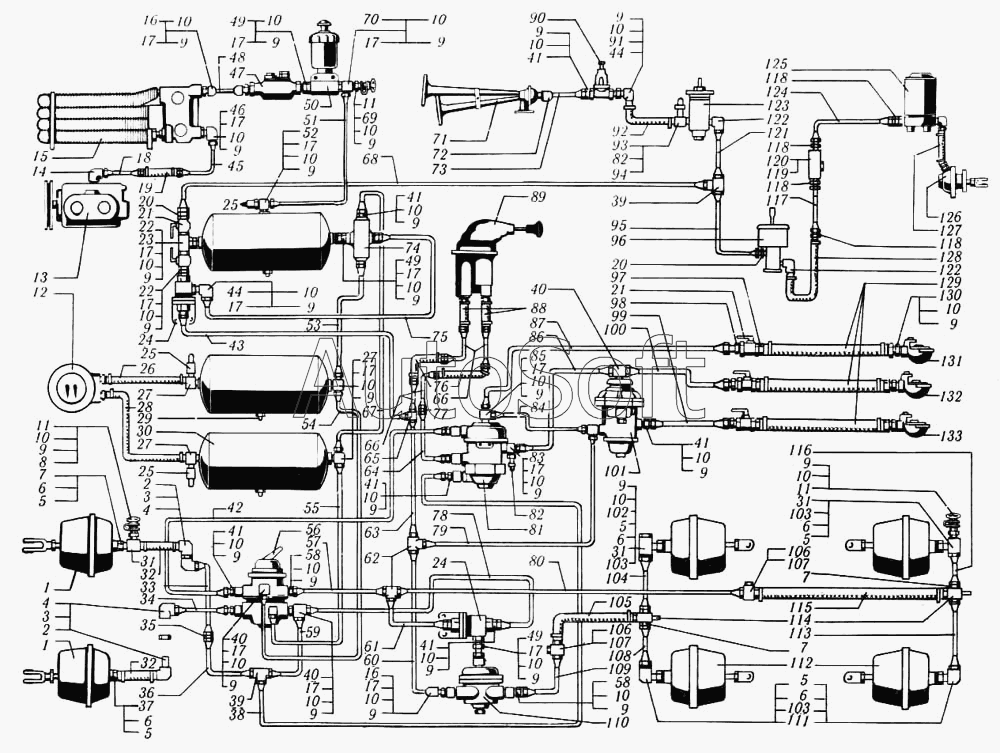

Каталог запасных частей к технике: КрАЗ-6510 (1993). Воздухопроводы и аппараты тормозной системы КрАЗ-6444, КрАЗ-65101
1
1
2
2
3
3
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
12
13
14
15
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
19
20
20
21
21
22
22
23
24
24
25
25
25
26
27
27
27
28
29
30
31
31
31
32
32
33
34
35
36
37
38
39
39
40
40
40
41
41
41
41
41
41
42
43
44
44
45
46
47
48
49
49
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
103
103
104
105
106
106
107
107
108
109
110
111
112
113
114
115
116
117
118
118
118
118
119
120
121
122
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250-1602350-20 | 2***0 | Цилиндр выключения сцепления в сборе | |
| 260-1602402-10 | 2***0 | Трубопровод подводящий в сборе | |
| 260-3506251-50 | 2***0 | Трубка к потребителям | |
| 260-3523030 | 2***0 | Штуцер | |
| 346355-П29 | 3***9 | Тройник | |
| 346835-П29 | 3***9 | Штуцер проходной | |
| 347288-П29 | 3***9 | Угольник | |
| 65032-3506207 | 6***7 | Трубка к конденсационному ресиверу | |
| 6505-4216116-11 | 6***1 | Шланг | |
| 6510-3506502 | 6***2 | Шланг | |
| 65101-1602399 | 6***9 | Трубопровод подводящий | |
| 65101-1804116 | 6***6 | Трубка | |
| 65101-3506204 | 6***4 | Трубка от компрессора к водоотделителю задняя | |
| 65101-3506274 | 6***4 | Трубка питания ускорительного клапана задняя | |
| 65101-3506294 | 6***4 | Трубка к тормозам заднего моста передняя | |
| 65101-3506324 | 6***4 | Трубка питания клапана двухпроводного привода | |
| 65101-3506326 | 6***6 | Трубка к соединительной головке магистрали питания прицепа | |
| 65101-3506344 | 6***4 | Трубка к двухпроводному клапану от магистрали средних тормозов | |
| 65101-3506346 | 6***6 | Трубка к двухпроводному клапану от магистрали задних тормозов | |
| 65101-3506354 | 6***4 | Трубка к соединительной головке типа «А» задняя | |
| 65101-3506360 | 6***0 | Трубка от ручного крана к двухпроводному клапану передняя | |
| 65101-3506362 | 6***2 | Трубка от ручного крана к двухпроводному клапану средняя | |
| 65101-3506368 | 6***8 | Трубка от ручного крана к двухпроводному клапану задняя | |
| 65101-3506370 | 6***0 | Трубка питания клапана однопроводного привода | |
| 65101-3506373 | 6***3 | Трубка к клапану однопроводного привода управления | |
| 65101-3506376 | 6***6 | Трубка к соединительной головке магистрали управления прицепа | |
| 65101-3506441 | 6***1 | Трубка от тормозного крана к двухмагистральному клапану | |
| 65101-3506476 | 6***6 | Трубка от магистрали задних тормозов к двухмагистральному клапану | |
| 65101-3520030 | 6***0 | Штуцер | |
| 1 | 1***2 | Камера тормозная передняя | |
| 2 | 2***8 | Угольник проходной | |
| 3 | 2***9 | Гайка М20х1,5 | |
| 4 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 5 | 2***1 | Кольцо 014-018-25-2-2 | |
| 6 | 6***2 | Шайба | |
| 7 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 8 | 6***6 | Штуцер клапана контрольного вывода | |
| 9 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 10 | 2***7 | Шайба уплотнительная | |
| 11 | 1***0 | Клапан контрольного вывода в сборе | |
| 12 | 1***0 | Манометр двухстрелочный | |
| 13 | 1***2 | Компрессор | |
| 14 | 3***9 | Угольник К 3/8"хМ20х1,5 | |
| 15 | 1***0 | Водоотделитель в сборе | |
| 16 | 3***9 | Угольник М22х1,5 | |
| 17 | 3***9 | Гайка М22х1,5 | |
| 18 | 2***0 | Трубка от компрессора к влагомаслоотделителю передняя | |
| 19 | 2***1 | Шланг соединительный | |
| 20 | 3***9 | Штуцер К10-1/2" | |
| 21 | 1***0 | Кран разобщительный в сборе | |
| 22 | 2***0 | Штуцер | |
| 23 | 6***0 | Тройник ввертной | |
| 24 | 1***0 | Клапан двухмагистральный в сборе | |
| 25 | М***0 | Датчик сигнализации снижения давления воздуха ММ124Б | |
| 26 | 2***6 | Шланг соединительвый | |
| 27 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 28 | 2***8 | Шланг соединительвый | |
| 29 | 1***0 | Клапан слива конденсата | |
| 30 | 2***5 | Ресивер А40-280 | |
| 31 | 6***4 | Тройник контрольного клапана | |
| 32 | 2***0 | Шланг к передним тормозным камерам | |
| 33 | 6***0 | Трубка к правой передней тормозной камере передняя | |
| 34 | 6***1 | Трубка к левой передней тормозной камере | |
| 35 | 3***9 | Штуцер | |
| 36 | 6***4 | Трубка к правой передней тормозной камере средняя | |
| 37 | 3***9 | Штуцер | |
| 38 | 6***4 | Трубка к двухпроводному клапану от магистрали передних тормозов | |
| 39 | 3***9 | Тройник проходной М16х1,5 | |
| 40 | 3***9 | Тройник М16х1,5 М22х1,5 | |
| 41 | 3***9 | Штуцер М22х1,5 М16х1,5 | |
| 42 | 6***6 | Трубка к двухпроводному клапану от магистрали задних тормозов | |
| 43 | 2***0 | Трубка от двухмагистрального клапана к тройнику развода | |
| 44 | 3***9 | Угольник М22х1,5 М16х1,5 | |
| 45 | 6***4 | Трубка от компрессора к водоотделителю задняя | |
| 46 | 2***5 | Угольник | |
| 47 | 1***0 | Регулятор давления с предохранительным клапаном в сборе | |
| 48 | 6***6 | Трубка к регулятору давления | |
| 49 | 3***9 | Штуцер М22х1,5 | |
| 50 | 1***Л | Противозамерзатель в сборе | |
| 51 | 6***7 | Трубка к конденсационному баллону | |
| 52 | 2***8 | Тройник | |
| 53 | 6***4 | Трубка к ресиверу задних тормозов | |
| 54 | 6***5 | Трубка от ресивера к секции тормозного крана | |
| 55 | 6***1 | Трубка от ресивера к секции тормозного крана | |
| 56 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 57 | 6***0 | Трубка к тормозам заднего моста передняя | |
| 58 | 3***9 | Штуцер ввертной М22х1,5 | |
| 59 | 6***3 | Трубка к правой передней тормозной камере задняя | |
| 60 | 6***4 | Трубка питания ускорительного клапана задняя | |
| 61 | 6***6 | Трубка от магистрали задних тормозов к двухмагистральному клапану | |
| 62 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 63 | 6***2 | Трубка питания ускорительного клапана передняя | |
| 64 | 6***2 | Трубка от ручного крана к двухпроводному клапану задняя | |
| 65 | 2***0 | Тройник | |
| 66 | 2***1 | Трубка к крану ручного управления | |
| 67 | 6***8 | Трубка к ресиверу передних тормозов | |
| 68 | 6***0 | Трубопровод подводящий | |
| 69 | 2***0 | Втулка | |
| 70 | 3***9 | Тройник | |
| 71 | С***4 | Сигнал пневматический двухтональный | |
| 72 | 3***9 | Угольник К 1/8"хМ16х1,5 | |
| 73 | 6***5 | Трубка от клапана к пневмоклапану | |
| 74 | 1***0 | Клапан защитный тройной в сборе | |
| 75 | 2***9 | Трубка от тройного защитного клапана к двухмагистральному клапану | |
| 76 | 2***8 | Шланг соединительный | |
| 77 | 2***6 | Штуцер | |
| 78 | 6***1 | Трубка от тормозного крана к двухмагистральному клапану | |
| 79 | 6***0 | Трубка питания клапана однопроводного привода | |
| 80 | 6***6 | Трубка к тормозам заднего моста задняя | |
| 81 | 1***0 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | |
| 82 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 83 | 2***5 | Тройник | |
| 84 | 6***0 | Трубка питания клапана двухпроводного привода | |
| 85 | 3***9 | Тройник | |
| 86 | 6***3 | Трубка к клапану однопроводного привода управления | |
| 87 | 6***6 | Трубка к соединительной головке магистрали питания прицепа | |
| 88 | 2***2 | Шланг соединительный в сборе | |
| 89 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 90 | 1***0 | Клапан защитный одинарный в сборе | |
| 91 | 2***9 | Гайка М16х1,5 | |
| 92 | 6***1 | Шланг трубопровода | |
| 93 | 3***9 | Тройник проходной | |
| 94 | 2***6 | Кольцо 010-014-25-2-2 | |
| 95 | 2***2 | Трубопровод подводящий | |
| 96 | 2***0 | Цилиндр выключения сцепления в сборе | |
| 97 | 3***9 | Штуцер | |
| 98 | 3***9 | Штуцер | |
| 99 | 6***1 | Трубка к соединительной головке однопроводного привода | |
| 100 | 6***6 | Трубка к соединительной головке магистрали управления прицепа | |
| 101 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 102 | 3***9 | Заглушка | |
| 103 | 3***9 | Гайка | |
| 104 | 2***1 | Трубка к правой тормозной камере промежуточного моста | |
| 105 | 2***6 | Шланг к промежуточному мосту в сборе | |
| 106 | 2***9 | Пробка КГ 3/8" | |
| 107 | 3***9 | Тройник развода воздуха К 3/8" М22х1,5 | |
| 108 | 2***1 | Трубка к левой тормозной камере среднего моста | |
| 109 | 6***6 | Трубка к тормозам среднего моста | |
| 110 | 1***0 | Клапан ускорительный в сборе | |
| 111 | 6***8 | Угольник | |
| 112 | 1***1 | Камера тормозная задняя в сборе | |
| 113 | 2***1 | Трубка к левой тормозной камере заднего моста | |
| 114 | 2***2 | Крестовина | |
| 115 | 2***0 | Шланг к заднему мосту | |
| 116 | 2***1 | Трубка к правой тормозной камере заднего моста | |
| 117 | 6***0 | Трубка от блока развода воздуха к шлангу | |
| 118 | 3***9 | Штуцер ввертной К1/8"хМ10х1 | |
| 119 | 2***2 | Пробка КГ 1/8" | |
| 120 | 2***4 | Блок развода воздуха | |
| 121 | 2***4 | Трубопровод подводящий | |
| 122 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 123 | 2***0 | Клапан пневматический в сборе | |
| 124 | 6***0 | Трубка | |
| 125 | 5***0 | Клапан с электромагнитом | |
| 126 | 2***0 | Пневмокамера в сборе | |
| 127 | 6***4 | Шланг соединительный | |
| 128 | 6***1 | Шланг | |
| 129 | 2***1 | Шланг гибкий полуприцепа | |
| 130 | 3***9 | Штуцер | |
| 131 | 1***0 | Головка соединительная типа «ПАЛМ» в сборе | |
| 132 | 1***1 | Головка соединительная типа "Палм" магистрали управления двухпроводного привода | |
| 133 | 2***Г | Головка соединительная в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
