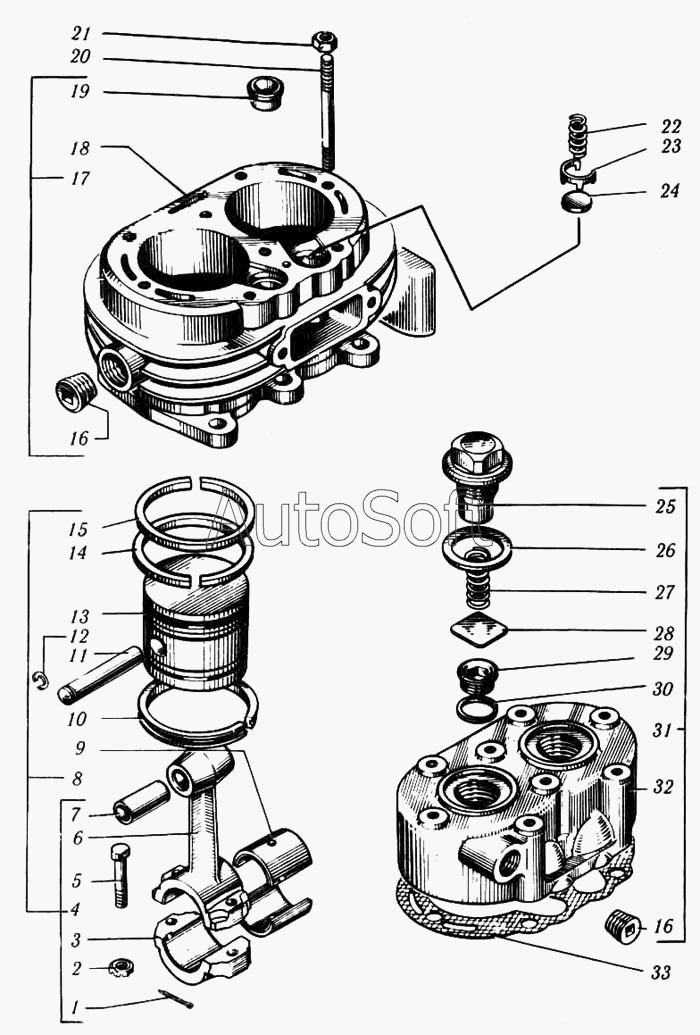

Каталог запасных частей к технике: КрАЗ-6510 (1993). Головка и блок цилиндров компрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Шплинт разводной 1,8х17 | |
| 2 | 3***0 | Гайка М8 | |
| 3 | 1***6 | Крышка | |
| 4 | 1***А | Шатун в сборе | |
| 5 | 2***0 | Болт | |
| 6 | 1***Б | Шатун | |
| 7 | 1***4 | Втулка шатуна | |
| 8 | 1***0 | Поршень и шатун в сборе | |
| 9 | 1***А | Вкладыш шатуна | |
| 10 | 1***6 | Кольцо маслосъемное | |
| 11 | 1***0 | Палец поршневой | |
| 12 | 1***2 | Кольцо стопорное | |
| 13 | 1***0 | Поршень | |
| 14 | 1***5 | Кольцо скребковое | |
| 15 | 1***4 | Кольцо компрессионное | |
| 16 | 2***А | Пробка К 3/8" | |
| 17 | 1***8 | Блок цилиндров в сборе | |
| 18 | 1***1 | Блок цилиндров | |
| 19 | 1***9 | Седло впускного клапана | |
| 20 | 4***8 | Шпилька | |
| 21 | 8***9 | Гайка | |
| 22 | 1***8 | Пружина впускного клапана | |
| 23 | 1***3 | Направляющая впускного клапана | |
| 24 | 1***6 | Клапан впускной | |
| 25 | 1***4 | Пробка нагнетательного клапана | |
| 26 | 1***5 | Прокладка пробки | |
| 27 | 1***8 | Пружина нагнетательного клапана | |
| 28 | 1***0 | Клапан нагнетательный | |
| 29 | 1***А | Седло нагнетательного клапана | |
| 30 | 1***5 | Прокладка седла | |
| 31 | 1***9 | Головка компрессора в сборе | |
| 32 | 1***0 | Головка компрессора | |
| 33 | 1***А | Прокладка головки |
