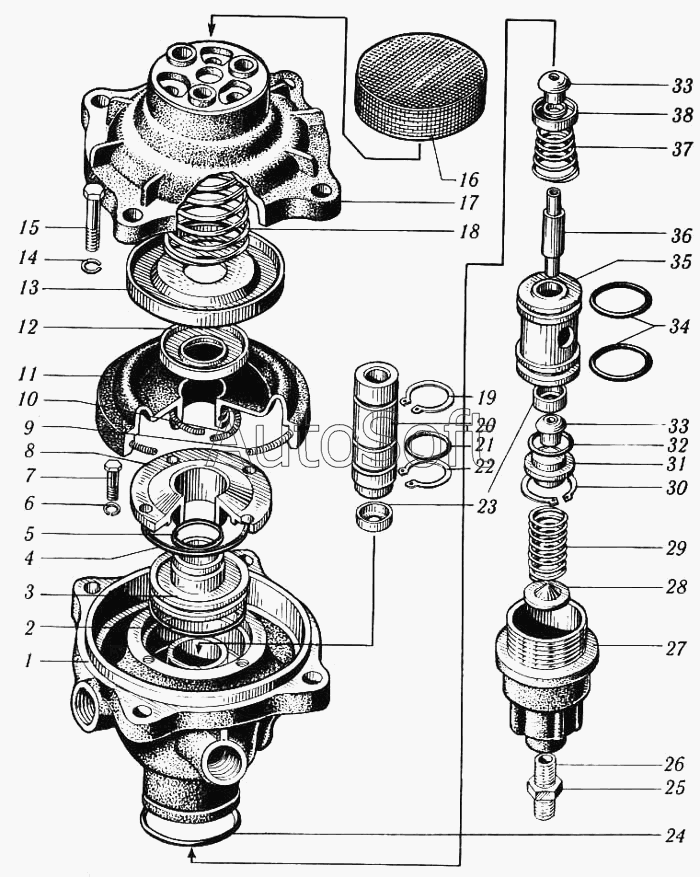

Каталог запасных частей к технике: КрАЗ-6510 (1993). Клапан управления тормозной системой прицепа с однопроводным приводом КрАЗ-6444 и КрАЗ-65101
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3522110 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 100-3522125 | 1***5 | Клапан в сборе | |
| 100-3522150 | 1***0 | Толкатель клапана в сборе | |
| 100-3522162-10 | 1***0 | Мембрана в сборе | |
| 250Б-3522210 | 2***0 | Кронштейн однопроводного клапана | |
| 1 | 1***0 | Корпус | |
| 2 | 1***9 | Кольцо 47,6х3,5 | |
| 3 | 1***5 | Поршень | |
| 4 | 1***1 | Кольцо 64х1,4 | |
| 5 | 1***1 | Кольцо 29,2х3 | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Болт М6х1х16 | |
| 8 | 1***0 | Опора | |
| 9 | 1***4 | Пружина диафрагмы большая | |
| 10 | 1***5 | Пружина диафрагмы малая | |
| 11 | 1***0 | Мембрана | |
| 12 | 1***6 | Шайба диафрагмы малая | |
| 13 | 1***7 | Шайба диафрагмы большая | |
| 14 | 3***2 | Шайба пружинная | |
| 15 | 1***5 | Болт | |
| 16 | 1***5 | Колпак | |
| 17 | 1***4 | Крышка верхняя | |
| 18 | 1***0 | Пружина | |
| 19 | 1***6 | Кольцо упорное (входит в комплект запасных частей 100-3522109) | |
| 20 | 1***1 | Толкатель клапана | |
| 21 | 1***3 | Кольцо 17,3х2,4 | |
| 23 | 1***7 | Кольцо клапана | |
| 24 | 1***3 | Кольцо 42х2,7 | |
| 25 | 2***9 | Гайка М10х1,5 | |
| 26 | 3***9 | Винт | |
| 27 | 1***4 | Крышка нижняя | |
| 28 | 1***9 | Тарелка пружины | |
| 29 | 1***8 | Пружина | |
| 30 | 4***2 | Кольцо упорное | |
| 31 | 1***5 | Крышка клапана | |
| 32 | 1***7 | Кольцо | |
| 33 | 1***0 | Корпус клапана | |
| 34 | 1***7 | Кольцо 28,17х3,53 | |
| 35 | 1***6 | Поршень | |
| 36 | 1***1 | Стержень клапана | |
| 37 | 1***4 | Пружина | |
| 38 | 1***3 | Направляющая клапана |
