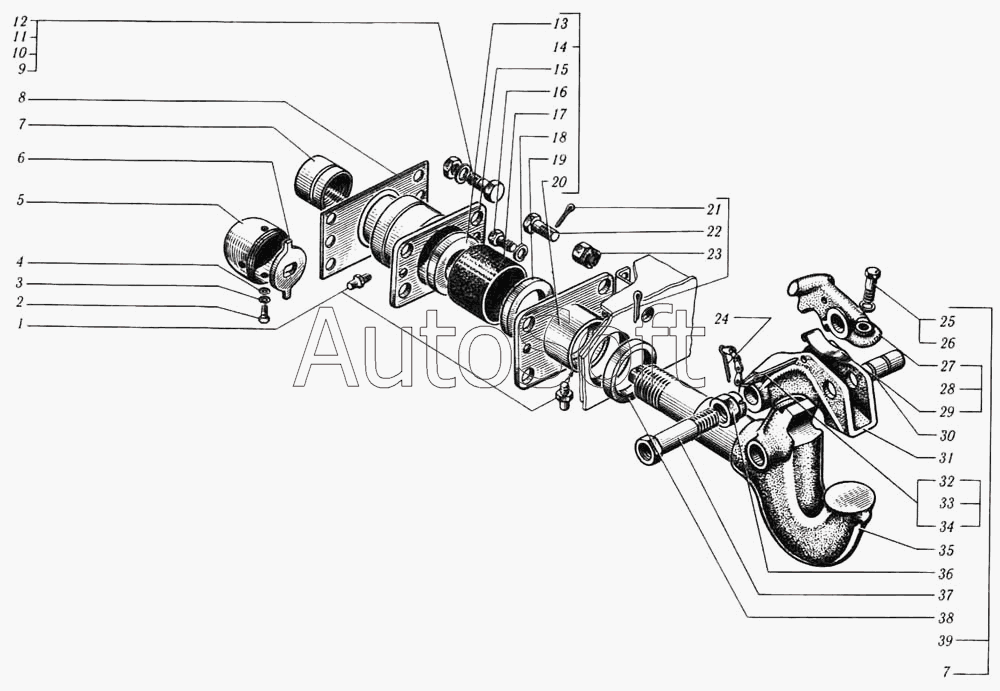

Каталог запасных частей к технике: КрАЗ-6510 (1993). Прибор буксирный КрАЗ-65101
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Пресс-масленка 1/8" | |
| 2 | 2***9 | Болт М6х1х12 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 2***0 | Чехол гайки | |
| 6 | 2***6 | Шайба стопорная | |
| 7 | 2***2 | Гайка | |
| 8 | 6***0 | Поперечина буксирного прибора | |
| 9 | 2***9 | Гайка М16х2 | |
| 10 | 2***2 | Шайба 16 пружинная | |
| 11 | 2***9 | Шайба 16 | |
| 12 | 2***9 | Болт М16х2х40 | |
| 13 | 2***9 | Фланец передний | |
| 14 | 2***0 | Корпус в сборе | |
| 15 | 2***2 | Корпус | |
| 16 | 2***9 | Болт М10х1,5х30 | |
| 17 | 2***6 | Буфер | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 2***8 | Фланец задний | |
| 20 | 2***4 | Крышка | |
| 21 | 2***9 | Шплинт разводной 4х40 | |
| 22 | 3***9 | Болт М20х1,5х35 | |
| 23 | 2***9 | Гайка М20х1,5 | |
| 24 | 2***9 | Шплинт разводной 5х36 | |
| 25 | 2***9 | Болт М8х1,25х30 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***1 | Собачка | |
| 28 | 2***7 | Собачка защелки с пружиной в сборе | |
| 29 | 2***9 | Пружина собачки | |
| 30 | 2***0 | Ось собачки | |
| 31 | 2***6 | Защелка буксирного крюка | |
| 32 | 2***3 | Цепочка со шплинтом | |
| 33 | 2***2 | Цепочка со шплинтом в сборе | |
| 34 | 2***9 | Шплинт 6,3х100 | |
| 35 | 2***4 | Крюк | |
| 36 | 2***9 | Гайка М24х2 | |
| 37 | 2***1 | Палец защелки | |
| 38 | 2***4 | Грязеотражатель крюка | |
| 39 | 2***2 | Крюк буксирный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
