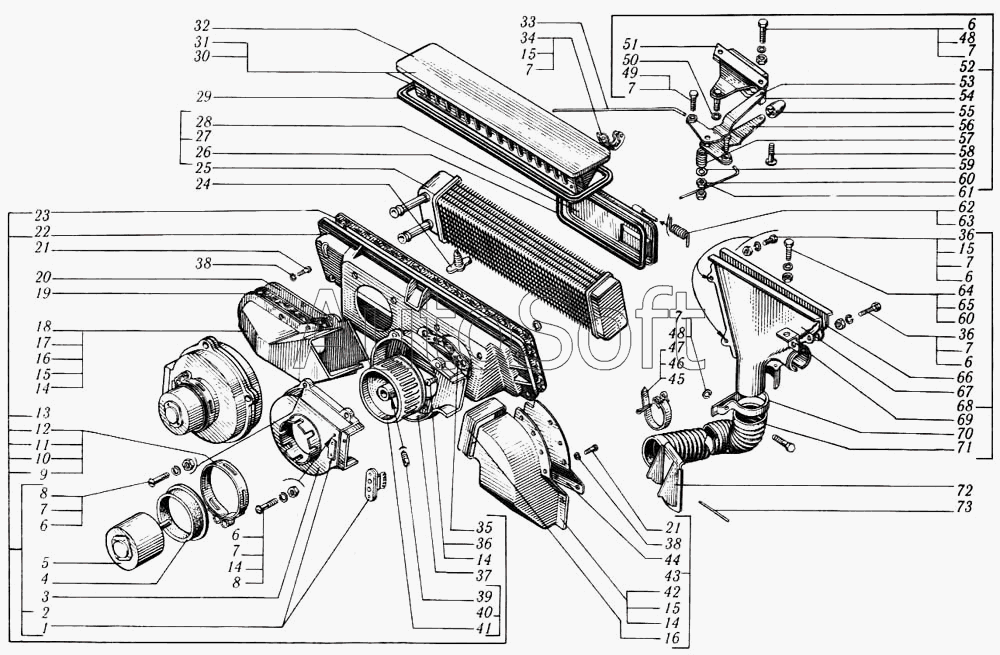

Каталог запасных частей к технике: КрАЗ-6510 (1993). Отопитель кабины и обогреватель ветровых стекол
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Сопротивление дополнительное | |
| 2 | 6***0 | Вентилятор с крышкой кожуха в сборе | |
| 3 | 2***0 | Крышка кожуха вентилятора | |
| 4 | 6***0 | Прокладка электродвигателя вентилятора | |
| 5 | М***Л | Электродвигатель | |
| 6 | 2***9 | Гайка М6-6Н | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Винт М6х1х25 | |
| 9 | 3***9 | Винт М5х48 | |
| 10 | 2***1 | Хомут | |
| 11 | 2***Б | Сухарь хомута упорный | |
| 12 | 2***Б | Сухарь хомута | |
| 13 | 2***0 | Кожух радиатора отопителя с вентилятором в сборе | |
| 14 | 2***9 | Шайба 6 | |
| 15 | 2***9 | Винт М6х1х16 | |
| 16 | 6***5 | Уплотнитель патрубка | |
| 17 | 6***0 | Патрубок правый | |
| 18 | 6***8 | Патрубок правый в сборе | |
| 19 | 6***4 | Прокладка патрубка | |
| 20 | 6***2 | Основание патрубка | |
| 21 | 2***9 | Заклепка 3,5х8 | |
| 22 | 2***1 | Кожух радиатора | |
| 23 | 2***1 | Прокладка кожуха | |
| 24 | 2***6 | Пробка запорная воздушного клапана | |
| 25 | 2***1 | Радиатор отопителя с прокладками | |
| 26 | 2***2 | Уплотнитель крышки | |
| 27 | 2***0 | Крышка короба вентиляции с уплотнителем в сборе | |
| 28 | 2***4 | Крышка короба | |
| 29 | 2***4 | Уплотнитель крышки | |
| 29 | 2***4 | Уплотнитель крышки | |
| 30 | 2***8 | Винт М5х12 | |
| 30 | 2***9 | Винт М5х12 | |
| 31 | 2***0 | Сетка люка | |
| 32 | 2***0 | Крышка люка вентиляции передка | |
| 33 | 2***4 | Тяга привода правая | |
| 34 | 2***2 | Петля крышки короба | |
| 35 | 2***0 | Прокладка кожуха вентилятора | |
| 36 | 2***9 | Винт М6х1х22 | |
| 37 | 2***0 | Кожух вентилятора задняя часть | |
| 38 | 2***9 | Шайба 4 | |
| 39 | 2***9 | Винт М5х0,8х12 | |
| 40 | 2***6 | Втулка ротора | |
| 41 | 2***0 | Ротор вентилятора со втулкой в сборе | |
| 42 | 6***2 | Патрубок левый в сборе | |
| 43 | 6***0 | Патрубок левый в сборе | |
| 44 | 6***1 | Основание патрубка | |
| 45 | 2***9 | Шплинт 5,6х25 | |
| 46 | 2***2 | Пряжка хомута | |
| 47 | 2***0 | Лента стяжная хомута | |
| 48 | 2***9 | Болт М6х1х16 | |
| 49 | 2***9 | Винт М6х1х12 | |
| 50 | 2***8 | Прокладка рычагов | |
| 51 | 2***0 | Кронштейн привода | |
| 52 | 2***0 | Привод вентиляции передка в сборе | |
| 53 | 2***0 | Рычаг привода верхний | |
| 54 | 2***0 | Облицовка привода | |
| 55 | 2***0 | Ручка привода | |
| 56 | 2***0 | Рычаг привода нижний | |
| 57 | 2***1 | Пружина рычага | |
| 58 | 2***9 | Винт М3х0,5х10 | |
| 59 | 2***9 | Шайба 8 | |
| 60 | 2***9 | Гайка М8 | |
| 61 | 2***5 | Тяга привода левая | |
| 62 | 2***0 | Пружина крышки короба вентиляции правая | |
| 63 | 2***1 | Пружина крышки короба вентиляции левая | |
| 64 | 2***9 | Болт М8х12 | |
| 65 | 2***2 | Шайба 8 пружинная | |
| 66 | 2***0 | Раструб правый | |
| 67 | 2***0 | Раструб левый | |
| 68 | 6***9 | Раструб в сборе | |
| 69 | 6***5 | Кронштейн крепления раструба | |
| 70 | 6***8 | Скоба крепления раструба | |
| 71 | 2***6 | Шланг обдува ветрового стекла | |
| 72 | 2***0 | Заслонка коллектора | |
| 73 | 2***1 | Пружина заслонки |
