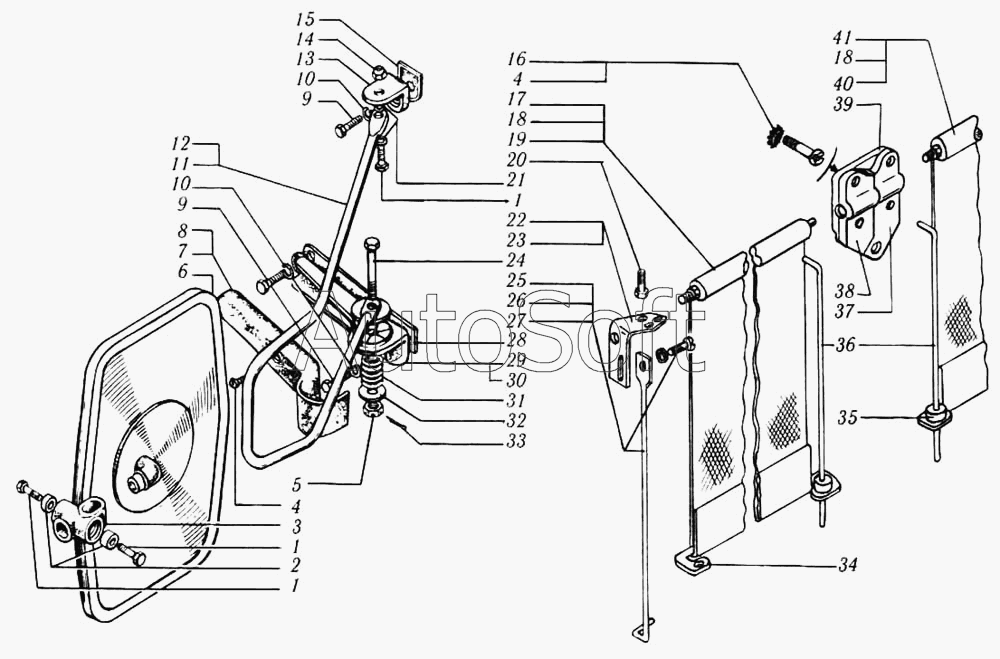

Каталог запасных частей к технике: КрАЗ-6510 (1993). Зеркало заднего вида и шторы ветрового окна
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
4
5
6
7
8
9
9
10
10
1
1
1
12
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8х1,25х25 | |
| 2 | 2***4 | Втулка | |
| 3 | 2***4 | Удлинитель держателя | |
| 4 | 3***9 | Винт | |
| 5 | 2***9 | Гайка М10х1 | |
| 6 | 2***0 | Зеркало наружное заднего вида в сборе | |
| 7 | 2***1 | Кожух кронштейна нижнего левый | |
| 8 | 2***0 | Кожух кронштейна нижнего правый | |
| 9 | 2***9 | Болт М8х1,25х20 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***0 | Держатель зеркала левый | |
| 12 | 2***0 | Держатель зеркала правый | |
| 13 | 2***5 | Кронштейн верхний | |
| 14 | 3***9 | Гайка М8х15 | |
| 15 | 2***5 | Прокладка кронштейна верхнего | |
| 16 | 2***9 | Шайба 6,3 | |
| 17 | 2***1 | Шторка ветрового окна с опускным механизмом левая в сборе | |
| 18 | 2***4 | Шторка ветрового окна | |
| 19 | 2***1 | Барабан шторки левый | |
| 20 | 2***9 | Болт М6х1х12 | |
| 21 | 2***9 | Шайба 8 | |
| 22 | 2***1 | Кронштейн крепления шторки боковой левый | |
| 23 | 2***0 | Кронштейн крепления шторки боковой правый | |
| 24 | 2***4 | Палец держателя зеркала | |
| 25 | 2***9 | Винт М4х0,7х12 | |
| 26 | 2***9 | Шайба 4 | |
| 27 | 2***0 | Направляющая шторки боковая | |
| 28 | 2***7 | Прокладка кронштейна нижнего | |
| 29 | 2***0 | Кронштейн нижний правый | |
| 30 | 2***1 | Кронштейн нижний левый | |
| 31 | 2***0 | Пружина крепления зеркала | |
| 32 | 2***9 | Шайба 10 | |
| 33 | 2***9 | Шплинт 2,5х20 | |
| 34 | 2***0 | Траверса шторки | |
| 35 | 2***8 | Втулка | |
| 36 | 2***4 | Направляющая шторки | |
| 37 | 2***8 | Крышка кронштейна правая | |
| 38 | 2***9 | Крышка кронштейна левая | |
| 39 | 2***6 | Кронштейн крепления шторки центральный | |
| 40 | 2***0 | Барабан шторки правый | |
| 41 | 2***0 | Шторка ветрового окна с опускным механизмом правая в сборе |
