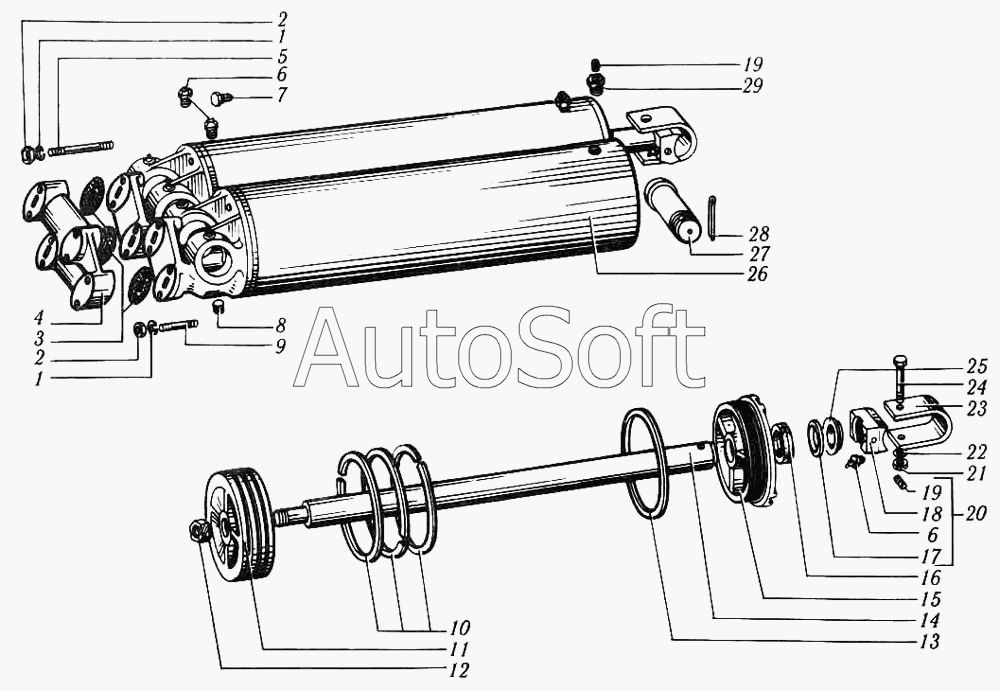

Каталог запасных частей к технике: КрАЗ-6510 (1993). Цилиндры опрокидывающего механизма
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220ВЭ-8600015-04 | 2***4 | Цилиндры с насосом в сборе | |
| 1 | 2***2 | Шайба 18 пружинная | |
| 2 | 2***9 | Гайка М18х1,5 | |
| 3 | 2***3 | Прокладка насоса | |
| 4 | 2***4 | Головка распределительная | |
| 5 | 3***9 | Шпилька М18х1,5 | |
| 6 | 2***8 | Пресс-масленка 1/8" | |
| 7 | 2***9 | Пробка КГ 1/4" | |
| 8 | 2***П | Пробка КГ1/2" | |
| 9 | 3***9 | Шпилька М18х1,5 | |
| 10 | 2***2 | Кольцо поршня | |
| 11 | 2***А | Поршень цилиндра | |
| 12 | 2***6 | Гайка М24х2 | |
| 13 | 2***Б | Кольцо крышки уплотнительное | |
| 14 | 2***4 | Шток поршня | |
| 15 | 2***0 | Крышка цилиндра | |
| 16 | 2***4 | Манжета | |
| 17 | 0***3 | Кольцо | |
| 18 | 2***1 | Упор штока | |
| 19 | 3***9 | Пробка контрольная К 1/8" | |
| 20 | 2***7 | Упор штока в сборе | |
| 21 | 2***9 | Гайка М16х1,5 | |
| 22 | 2***2 | Шайба 16 пружинная | |
| 23 | 2***3 | Ушко штока | |
| 24 | 3***9 | Болт М16х1,5х90 | |
| 25 | 2***7 | Кольцо защитное | |
| 26 | 2***1 | Цилиндр с опорной головкой | |
| 27 | 2***8 | Палец штока | |
| 28 | 2***9 | Шплинт разводной 8х100 | |
| 29 | 3***9 | Пробка заливного отверстия К 3/4" |
