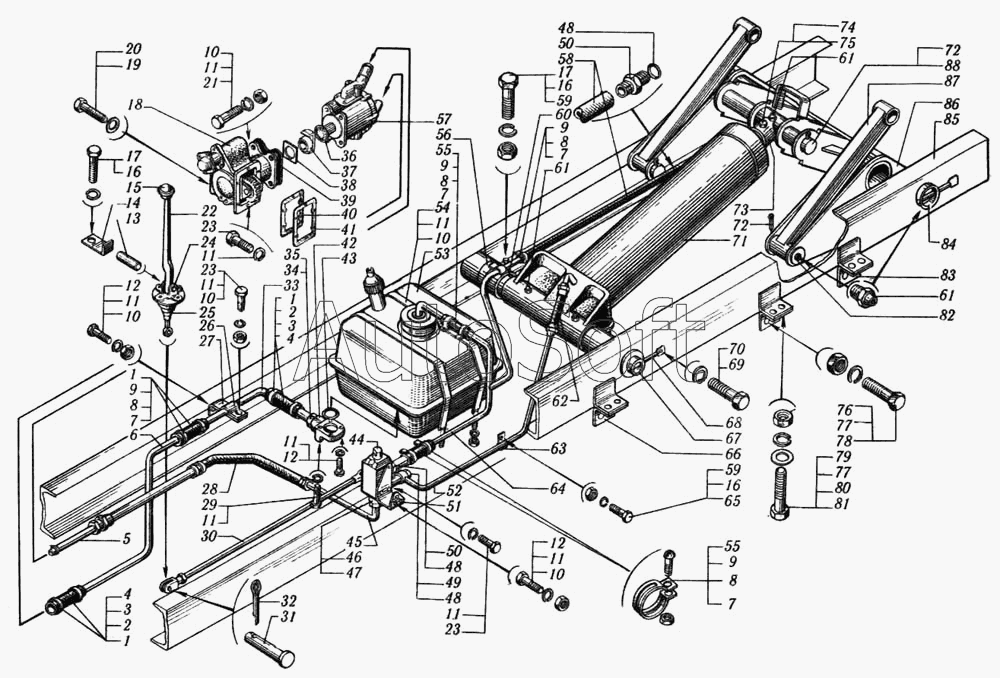

Каталог запасных частей к технике: КрАЗ-6510 (1993). Установка опрокидывающего механизма с одним цилиндром
57
66
65
64
63
62
62
61
61
61
60
59
59
58
58
67
56
55
55
55
54
53
52
51
50
50
49
48
48
48
47
78
88
87
86
85
84
83
82
81
81
80
79
46
77
77
76
75
74
73
72
72
71
70
69
68
12
12
12
23
23
23
22
21
20
19
18
17
17
16
16
16
15
14
13
24
11
11
11
11
11
11
11
11
11
10
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
5
4
4
3
3
2
2
1
34
45
44
43
42
41
40
39
38
37
36
35
1
1
33
32
31
30
29
28
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Рукав | |
| 1 | 6***1 | Рукав | |
| 2 | 2***7 | Лента стяжного хомута | |
| 3 | 2***2 | Пряжка хомута | |
| 4 | 2***9 | Шплинт 5,6х25 | |
| 5 | 6***4 | Трубка высокого давления | |
| 6 | 6***1 | Трубка всасывающая | |
| 7 | 2***9 | Гайка М5х0,8 | |
| 8 | 2***9 | Винт М5х30 | |
| 9 | 2***7 | Хомут шланга | |
| 10 | 2***9 | Гайка М10х1,5 | |
| 11 | 2***2 | Шайба 10 пружинная | |
| 12 | 2***9 | Болт М10х1,5х30 | |
| 13 | 6***0 | Ось | |
| 14 | 6***0 | Стопор оси | |
| 15 | 1***К | Головка рычага | |
| 16 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***9 | Болт М8х1,25х20 | |
| 18 | 6***0 | Коробка отбора мощности в сборе | |
| 19 | 3***П | Шайба 10 | |
| 20 | 2***9 | Болт М10х120 | |
| 21 | 2***9 | Болт М10х1,5х45 | |
| 22 | 6***5 | Рычаг управления насосом | |
| 23 | 2***9 | Болт М10х1,25х25 | |
| 24 | 6***0 | Кронштейн | |
| 25 | 6***0 | Уплотнитель пола | |
| 26 | 6***8 | Скоба | |
| 27 | 6***6 | Кронштейн трубки | |
| 28 | 6***1 | Рукав высокого давления | |
| 28 | 6***1 | Рукав высокого давления | |
| 29 | 2***9 | Болт М10х85 | |
| 30 | 6***2 | Тяга | |
| 31 | 2***9 | Палец 10х30 | |
| 32 | 2***9 | Шплинт разводной 3х20 | |
| 33 | 6***7 | Трубка всасывающая | |
| 34 | 2***5 | Кольцо 042-048-36-2-2 | |
| 35 | 6***3 | Переходник всасывающий | |
| 36 | 6***6 | Кольцо стопорное | |
| 37 | 6***4 | Полумуфта | |
| 38 | 6***5 | Призма | |
| 39 | 6***3 | Прокладка насоса | |
| 40 | 6***8 | Прокладка | |
| 41 | 6***5 | Прокладка регулировочная | |
| 42 | 6***1 | Фланец | |
| 43 | 6***0 | Кольцо 049-055-36-2-2 | |
| 44 | 6***0 | Гидрораспределитель в сборе | |
| 45 | 6***5 | Трубка высокого давления | |
| 46 | 6***4 | Штуцер | |
| 47 | 6***5 | Кольцо 030-034-25-2-2 | |
| 48 | 6***7 | Кольцо 021-025-25-2-2 | |
| 49 | 6***7 | Болт полый | |
| 50 | 6***8 | Штуцер сливной | |
| 51 | 6***4 | Кронштейн | |
| 52 | 6***0 | Трубка высокого давления | |
| 53 | 6***8 | Бак масляный | |
| 54 | 6***0 | Хомут крепления масляного бака | |
| 55 | 6***6 | Рукав | |
| 55 | 6***6 | Рукав | |
| 56 | 6***8 | Хомут со скобой | |
| 57 | 6***8 | Насос левого вращения с фланцами | |
| 58 | 6***4 | Рукав | |
| 58 | 6***4 | Рукав | |
| 59 | 2***9 | Гайка М8 | |
| 60 | 6***5 | Втулка | |
| 61 | 2***9 | Масленка 1/8" | |
| 62 | 6***0 | Рукав высокого давления | |
| 62 | 6***0 | Рукав высокого давления | |
| 63 | 6***4 | Скоба | |
| 64 | 6***0 | Трубка сливная | |
| 65 | 2***9 | Болт М8х1,25х25 | |
| 66 | 2***5 | Кронштейн надрамника | |
| 67 | 2***1 | Ось цилиндра | |
| 68 | 2***3 | Стопор пальца | |
| 69 | 2***9 | Болт М14х2х35 | |
| 70 | 2***2 | Шайба 14 пружинная | |
| 71 | 6***0 | Гидроцилиндр опрокидывающего механизма в сборе | |
| 72 | 2***9 | Шплинт разводной 8х100 | |
| 73 | 6***9 | Опора цилиндра верхняя | |
| 74 | 2***9 | Болт М20х1,5х120 | |
| 75 | 2***9 | Гайка М20х1,5 | |
| 76 | 2***9 | Гайка М16х2 | |
| 77 | 2***2 | Шайба 16 пружинная | |
| 78 | 2***9 | Болт М16х2х40 | |
| 79 | 2***9 | Гайка М16х1,5 | |
| 80 | 2***9 | Шайба 16 | |
| 81 | 2***9 | Болт М16х1,5х50 | |
| 81 | 2***9 | Болт М16х1,5х55 | |
| 82 | 2***А | Палец плеча | |
| 83 | 2***6 | Кронштейн надрамника средний | |
| 84 | 2***4 | Ось балансира | |
| 85 | 6***0 | Надрамник | |
| 86 | 6***0 | Балансир | |
| 87 | 2***3 | Плечо опрокидывающего механизма с втулками в сборе | |
| 88 | 6***8 | Палец штока |
