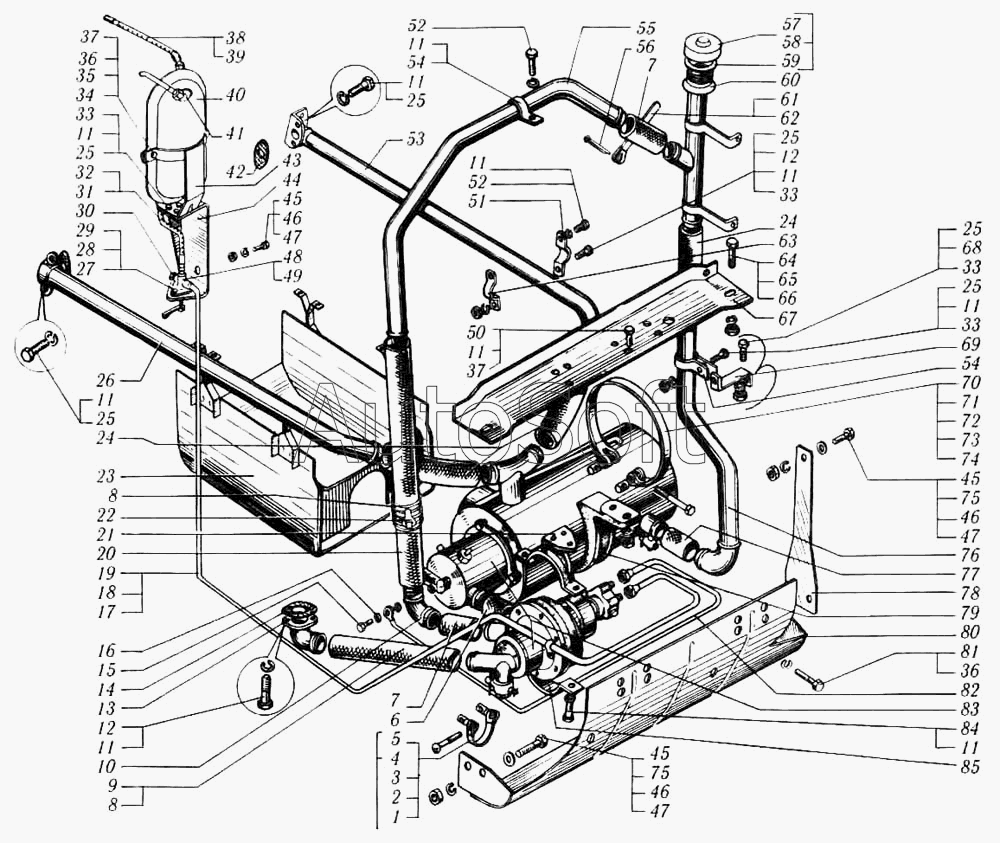

Каталог запасных частей к технике: КрАЗ-6510 (1993). Подогреватель предпусковой КРАЗ
55
65
64
63
62
61
60
59
58
57
56
66
54
54
53
52
52
51
50
49
48
47
47
47
46
46
46
45
45
45
76
346109-П29
85
84
83
82
81
80
79
78
77
44
75
75
74
73
72
71
70
69
68
67
11
11
11
11
11
11
11
11
11
11
21
20
19
18
17
16
15
14
13
12
12
22
10
9
8
8
7
7
6
5
4
3
2
1
32
43
42
40
39
38
37
37
36
36
35
34
33
33
33
33
31
30
29
28
27
26
25
25
25
25
25
25
24
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-4501222-01 | 2***1 | Пластина | |
| 346109-П29 | 3***9 | Угольник М20х1,5 К1/4" | |
| 1 | 3***9 | Винт М5х48 | |
| 2 | 2***Б | Сухарь хомута упорный | |
| 3 | 2***Б | Сухарь хомута | |
| 4 | 2***А | Хомут в сборе | |
| 5 | 2***Б | Лента хомута | |
| 6 | 2***6 | Шланг соединительный | |
| 7 | 2***8 | Шланг соединительный | |
| 8 | 2***4 | Оболочка предохранительная | |
| 9 | 2***0 | Шланг | |
| 10 | 2***5 | Переходник | |
| 11 | 2***2 | Шайба 8 пружинная | |
| 12 | 2***9 | Болт М8х1,25х25 | |
| 13 | 2***0 | Патрубок отводящий | |
| 14 | 2***А | Прокладка фланца | |
| 15 | 2***2 | Штуцер | |
| 16 | 3***П | Шайба 10 | |
| 17 | 3***П | Шайба 12,5 | |
| 18 | 3***9 | Штуцер М12х1,25 | |
| 19 | 2***0 | Трубка от крана к насосу | |
| 20 | 6***9 | Шланг | |
| 21 | 2***1 | Кронштейн насосного агрегата | |
| 22 | 3***9 | Стяжка 8х107 | |
| 23 | 6***1 | Направляющая газов | |
| 24 | 2***4 | Шланг соединительный заливной трубы | |
| 25 | 2***9 | Болт М8х1,25х20 | |
| 26 | 2***3 | Труба к правому блоку | |
| 27 | 2***9 | Болт М6х1х25 | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 2***9 | Гайка М6-6Н | |
| 30 | 2***4 | Пробка | |
| 31 | 2***2 | Шланг от бачка к крану | |
| 32 | 3***9 | Штуцер К 1/4" М20х1,5 | |
| 33 | 2***9 | Гайка М8 | |
| 34 | 2***9 | Болт М10х1,25х25 | |
| 35 | 2***9 | Шайба 10 | |
| 36 | 2***2 | Шайба 10 пружинная | |
| 37 | 2***9 | Гайка М10х1,5 | |
| 38 | 2***0 | Шланг от фильтра тонкой очистки топлива к бачку | |
| 39 | 2***6 | Шайба уплотнительная | |
| 40 | 2***0 | Бачок топливный подогревателя | |
| 42 | 2***6 | Прокладка | |
| 43 | 2***8 | Кронштейн | |
| 44 | 2***0 | Кронштейн бачка ПЖД | |
| 45 | 2***9 | Болт М12х1,75х30 | |
| 46 | 2***2 | Шайба 12 пружинная | |
| 47 | 2***9 | Гайка М12х1,75 | |
| 48 | 2***0 | Кран ПП6-2 | |
| 49 | 2***1 | Накладка | |
| 50 | 2***9 | Болт М10х1,5х30 | |
| 51 | 2***1 | Скоба верхняя | |
| 52 | 2***9 | Болт М8х1,25х16 | |
| 53 | 6***4 | Труба к левому блоку | |
| 54 | 3***9 | Кляммер 32 | |
| 55 | 6***7 | Труба от водяного насоса | |
| 56 | 2***9 | Шплинт 5,6х25 | |
| 57 | 2***1 | Крышка | |
| 58 | 2***2 | Крышка в сборе | |
| 59 | 2***А | Прокладка | |
| 60 | 6***5 | Труба заливная | |
| 61 | 2***2 | Пряжка хомута | |
| 62 | 2***7 | Лента стяжного хомута | |
| 63 | 2***2 | Скоба нижняя | |
| 64 | 2***9 | Болт М16х1,5х55 | |
| 65 | 2***2 | Шайба 16 пружинная | |
| 66 | 2***9 | Гайка М16х1,5 | |
| 67 | 2***2 | Балка крепления подогревателя | |
| 68 | 2***9 | Шайба 8 | |
| 69 | 2***6 | Кронштейн | |
| 70 | 2***2 | Хомут крепления подогревателя | |
| 71 | 2***А | Втулка | |
| 72 | 2***3 | Сухарь хомута | |
| 73 | 2***4 | Сухарь болта | |
| 74 | 2***9 | Болт М8х1,25х65 | |
| 75 | 2***9 | Шайба 12 | |
| 76 | 6***2 | Труба заливная промежуточная | |
| 77 | 2***8 | Шланг соединительный | |
| 78 | 2***0 | Кронштейн крепления кожуха | |
| 79 | 2***4 | Кронштейн котла подогревателя | |
| 80 | 6***1 | Кожух защитный | |
| 81 | 2***9 | Болт М10х1,5х20 | |
| 82 | 2***0 | Трубка от насоса к клапану | |
| 83 | 4***1 | Подогреватель предпусковой (комплект) | |
| 84 | 2***9 | Болт М10х1,5х40 | |
| 85 | 2***6 | Хомут |
