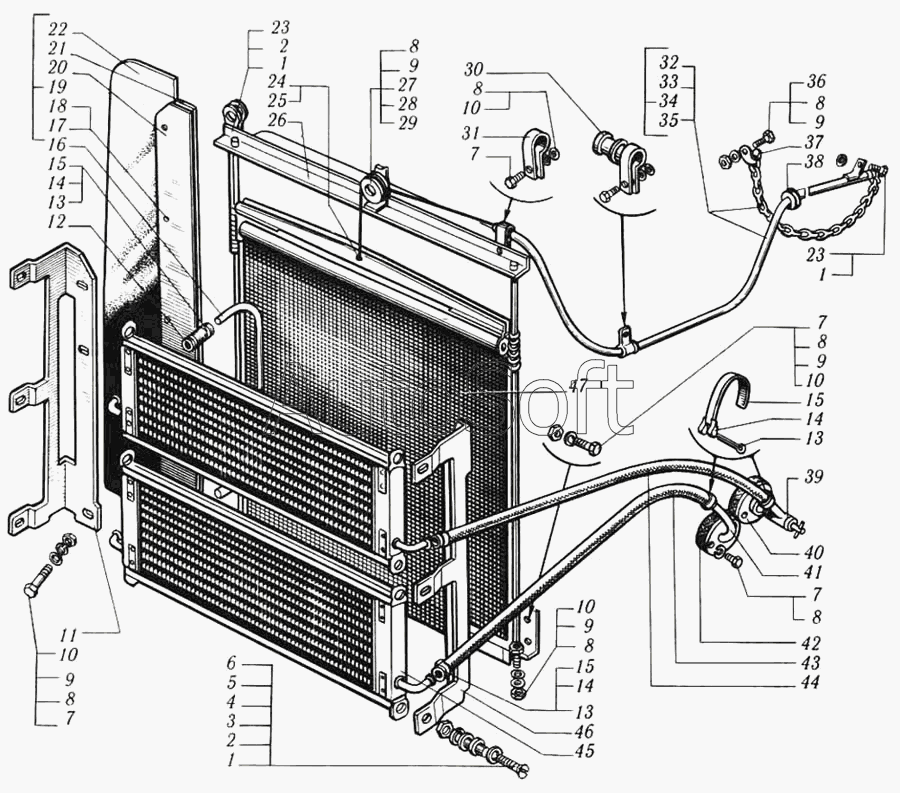

Каталог запасных частей к технике: КрАЗ-6510 (1993). Шторка радиатора с масляными радиаторами и привод шторки
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
43
44
44
45
46
47
47
13
13
13
2
2
3
4
5
6
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
10
10
10
10
11
12
12
1
1
1
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шайба 6 пружинная | |
| 2 | 2***9 | Гайка М6-6Н | |
| 3 | 2***9 | Винт М6х50 | |
| 4 | 2***1 | Шайба | |
| 5 | 2***9 | Подушка крепления радиатора малая | |
| 6 | 6***7 | Втулка распорная | |
| 7 | 2***9 | Болт М8х1,25х20 | |
| 8 | 2***2 | Шайба 8 пружинная | |
| 9 | 2***9 | Гайка М8 | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 6***0 | Кронштейн крепления масляного радиатора правый | |
| 12 | 2***1 | Шланг масляных радиаторов короткий | |
| 12 | 2***1 | Шланг соединительный | |
| 13 | 2***9 | Шплинт 5,6х25 | |
| 14 | 2***2 | Пряжка хомута | |
| 15 | 2***0 | Лента стяжная хомута | |
| 16 | 6***0 | Трубка соединительная | |
| 17 | 2***9 | Гайка М4х0,7 | |
| 18 | 2***9 | Винт М4х0,7х12 | |
| 19 | 6***0 | Уплотнитель радиатора | |
| 20 | 6***0 | Щиток боковой | |
| 21 | 2***1 | Планка | |
| 22 | 2***0 | Уплотнитель боковой | |
| 23 | 2***9 | Болт М6х1х16 | |
| 24 | 2***9 | Шплинт разводной 2х12 | |
| 25 | 2***9 | Палец 6х17 | |
| 26 | 6***0 | Поперечина шторки | |
| 27 | 3***0 | Ось ролика привода шторки | |
| 28 | 2***1 | Ролик привода шторки | |
| 29 | 2***1 | Ограничитель троса | |
| 30 | 2***8 | Втулка | |
| 31 | 3***9 | Кляммер 10 | |
| 32 | 6***6 | Труба направляющая | |
| 33 | 6***7 | Трос шторки с цепочкой и оболочкой | |
| 34 | 6***4 | Привод шторки в сборе | |
| 35 | 2***8 | Кольцо | |
| 36 | 2***9 | Болт М8х1,25х16 | |
| 37 | 2***4 | Крючок | |
| 38 | 2***5 | Втулка | |
| 39 | К***0 | Кран Кр.29 | |
| 40 | 2***5 | Патрубок подводящий | |
| 41 | 2***8 | Патрубок отводящий | |
| 42 | 2***0 | Прокладка патрубка | |
| 43 | 2***0 | Шланг масляного радиатора отводящий | |
| 43 | 2***0 | Шланг | |
| 44 | 2***3 | Шланг масляного радиатора подводящий | |
| 44 | 2***3 | Шланг подводящий | |
| 45 | 5***0 | Радиатор масляный в сборе | |
| 46 | 6***0 | Кронштейн крепления масляного радиатора левый | |
| 47 | 6***4 | Шторка радиатора | |
| 47 | 6***4 | Шторка радиатора |
