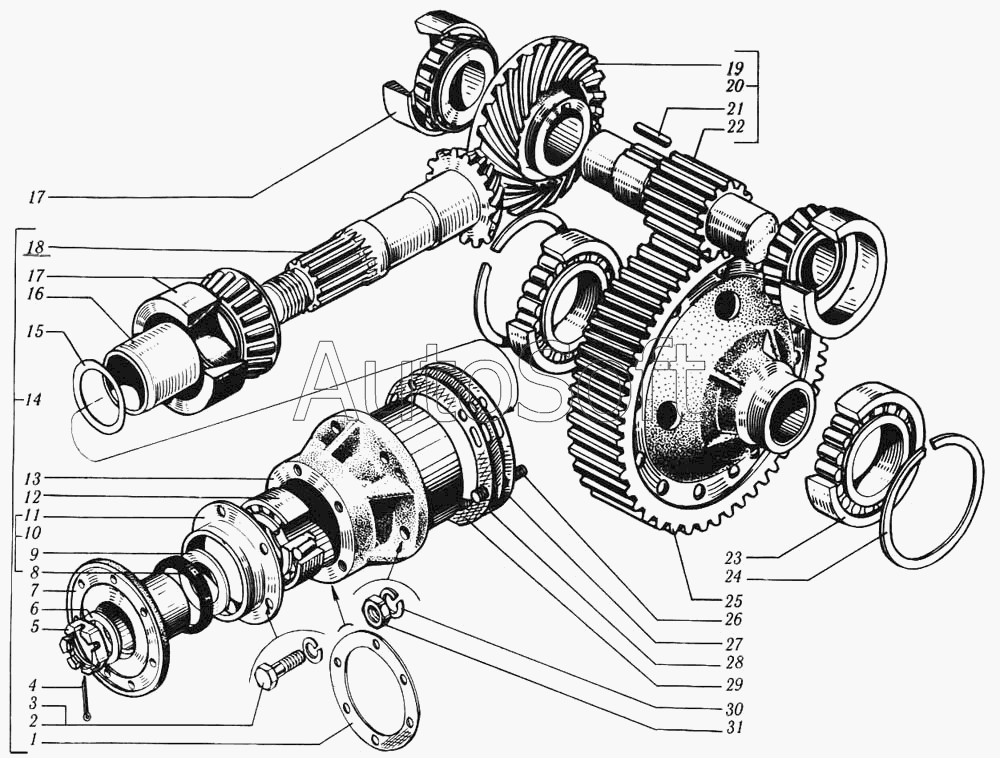

Каталог запасных частей к технике: КрАЗ-6510 (1993). Валы и шестерни редуктора главной передачи заднего (среднего) моста
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***А | Прокладка крышки картера | |
| 2 | 2***9 | Болт М10х1,5х20 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | Ш***6 | Шплинт 6,3х56 | |
| 5 | 3***9 | Гайка прорезная М39х2 | |
| 6 | 2***3 | Пружина тарельчатая | |
| 7 | 2***2 | Фланец с отражателем в сборе | |
| 8 | 2***1 | Манжета | |
| 9 | 2***5 | Маслоотражатель | |
| 10 | 2***3 | Крышка в сборе | |
| 11 | 2***1 | Крышка | |
| 12 | 7***А | Подшипник роликовый | |
| 13 | 2***1 | Картер подшипников | |
| 14 | 2***3 | Шестерня ведущая коническая в сборе | |
| 15 | 2***3 | Шайба регулировочная | |
| 16 | 2***9 | Втулка распорная | |
| 17 | 8***М | Подшипник роликовый | |
| 18 | 2***7 | Шестерня ведущая коническая | |
| 19 | 2***Б | Шестерня ведомая коническая | |
| 20 | 2***Б | Шестерня ведущая цилиндрическая в сборе | |
| 21 | 3***П | Шпонка призматическая | |
| 22 | 2***0 | Шестерня ведущая цилиндрическая | |
| 23 | 1***М | Подшипник роликовый | |
| 24 | 2***1 | Кольцо подшипника упорное | |
| 25 | 2***2 | Дифференциал заднего моста в сборе | |
| 26 | 2***9 | Шпилька М14х2 М14х1,5 | |
| 27 | 2***2 | Прокладка регулировочная 0,1 мм | |
| 28 | 2***2 | Прокладка регулировочная 0,5 мм | |
| 29 | 2***2 | Прокладка уплотнительная | |
| 30 | 2***2 | Шайба 14 пружинная | |
| 31 | 2***9 | Гайка М14х1,5 |
