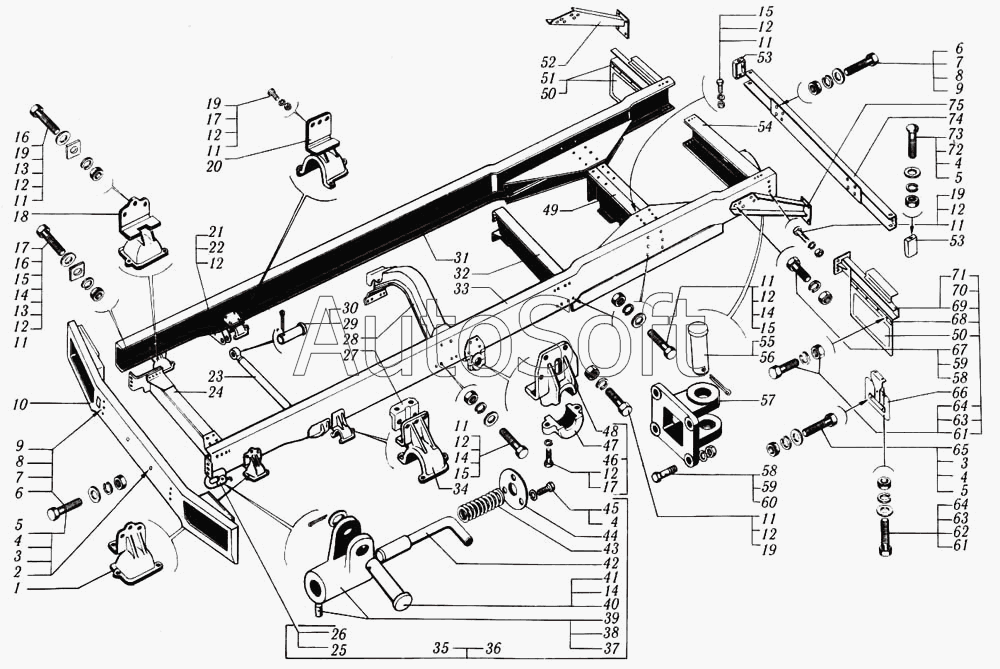

Каталог запасных частей к технике: КрАЗ-6510 (1993). Рама
1
2
3
3
4
4
4
4
5
5
5
6
6
7
7
8
8
9
9
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
53
54
55
56
57
58
58
59
59
60
61
61
62
63
63
64
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201422-П29 | 2***9 | Болт М6х1х25 | |
| 201544-П29 | 2***9 | Болт М12х1,75х40 | |
| 212-8402036-А | 2***А | Буфер боковины капота | |
| 219-2801032-В | 2***В | Накладка лонжерона верхняя | |
| 221-2801032-Д | 2***Д | Накладка лонжерона | |
| 250-2801184 | 2***4 | Поперечина №5 рамы | |
| 252045-П29 | 2***9 | Шайба 12 | |
| 252132-П2 | 2***2 | Шайба 4 | |
| 255Б-3403053 | 2***3 | Втулка распорная | |
| 256-8403210 | 2***0 | Буфер крыла | |
| 260В-2815014 | 2***4 | Кронштейн щита (детали крепления щитов предохранительных) | |
| 345329-П29 | 3***9 | Шайба стопорная 12 | |
| 6444-2702066 | 6***6 | Кронштейн крепления седельно-сцепного устройства | |
| 6444-2801010 | 6***0 | Рама в сборе | |
| 6444-2801020 | 6***0 | Лонжерон правый | |
| 6444-2801021 | 6***1 | Лонжерон левый | |
| 6444-2815012 | 6***2 | Щит предохранительный | |
| 6444-2918177 | 6***7 | Кронштейн усиливающий | |
| 65055-2802054 | 6***4 | Брызговик задний правый в сборе | |
| 65055-2802055 | 6***5 | Брызговик задний левый в сборе | |
| 6510-2801010-10 | 6***0 | Рама в сборе | |
| 6510-2801178 | 6***8 | Накладка нижняя поперечины №4 | |
| 6510-2801186 | 6***6 | Поперечина №5 рамы | |
| 6510-2801196 | 6***6 | Поперечина № 5 рамы | |
| 65101-2801010 | 6***0 | Рама в сборе | |
| 65101-2801020 | 6***0 | Лонжерон правый | |
| 65101-2801021 | 6***1 | Лонжерон левый | |
| 65101-3105182 | 6***2 | Кронштейн крепления держателя запасного колеса | |
| 1 | 2***0 | Кронштейн передней рессоры передний левый | |
| 2 | 2***9 | Болт М6х1х16 | |
| 3 | 2***9 | Шайба 6 | |
| 4 | 2***2 | Шайба 6 пружинная | |
| 5 | 2***9 | Гайка М6-6Н | |
| 6 | 2***9 | Болт М12х1,75х30 | |
| 7 | 2***9 | Шайба 12 | |
| 8 | 2***2 | Шайба 12 пружинная | |
| 9 | 2***9 | Гайка М12х1,75 | |
| 10 | 2***0 | Буфер передний | |
| 11 | 2***9 | Гайка М16х1,5 | |
| 12 | 2***2 | Шайба 16 пружинная | |
| 13 | 3***2 | Шайба 17 | |
| 14 | 2***9 | Шайба 16 | |
| 15 | 2***9 | Болт М16х1,5х45 | |
| 16 | 2***9 | Болт М16х1,5х60 | |
| 17 | 2***9 | Болт М16х1,5х55 | |
| 18 | 2***0 | Кронштейн передней рессоры передний правый | |
| 19 | 2***9 | Болт М16х1,5х50 | |
| 20 | 6***6 | Кронштейн передней рессоры задний правый | |
| 21 | 6***2 | Кронштейн съемной балки | |
| 22 | 2***9 | Болт М16х1,5х35 | |
| 23 | 6***4 | Балка съемная | |
| 24 | 6***0 | Поперечина №1 рамы | |
| 25 | 2***7 | Крюк буксирный левый | |
| 26 | 2***6 | Крюк буксирный правый | |
| 27 | 6***2 | Кронштейн усиливающий | |
| 28 | 6***0 | Поперечина №2 рамы | |
| 29 | 3***9 | Палец съемной балки 20х87 | |
| 30 | 2***9 | Шплинт разводной 5х36 | |
| 31 | 6***0 | Лонжерон правый | |
| 32 | 2***0 | Поперечина №3 рамы | |
| 33 | 6***0 | Лонжерон левый | |
| 34 | 6***7 | Кронштейн передней рессоры задний левый | |
| 35 | 2***0 | Крюк буксирный передний правый в сборе | |
| 36 | 2***1 | Крюк буксирный передний левый в сборе | |
| 37 | 2***6 | Штифт 5х16 | |
| 38 | 2***3 | Вилка переднего буксирного крюка в сборе | |
| 39 | 2***4 | Вилка | |
| 40 | 3***9 | Палец 16х56 | |
| 41 | 2***9 | Шплинт разводной 4х36 | |
| 42 | 2***4 | Рукоятка | |
| 43 | 2***3 | Пружина | |
| 44 | 2***5 | Шайба | |
| 45 | 2***9 | Болт М6х1х12 | |
| 46 | 2***Б | Кронштейн задний в сборе | |
| 47 | 2***6 | Крышка | |
| 48 | 2***4 | Кронштейн | |
| 49 | 2***2 | Поперечина № 4 рамы | |
| 50 | 2***8 | Брызговик нижний | |
| 51 | 6***4 | Брызговик задний правый в сборе | |
| 52 | 6***6 | Кронштейн противооткатного устройства правый (детали крепления щитов предохранительных) | |
| 53 | 6***3 | Заглушка поперечины | |
| 54 | 6***6 | Поперечина № 5 рамы | |
| 55 | 3***9 | Палец 35х126 | |
| 56 | Ш***3 | Шплинт 6,3х63 | |
| 57 | 2***0 | Вилка буксирная задняя | |
| 58 | 2***9 | Гайка М20х1,5 | |
| 59 | 2***2 | Шайба 20 пружинная | |
| 60 | 3***9 | Болт М20х1,5х35 | |
| 61 | 2***9 | Болт М8х1,25х25 | |
| 62 | 2***9 | Шайба 8 | |
| 63 | 2***2 | Шайба 8 пружинная | |
| 64 | 2***9 | Гайка М8 | |
| 65 | 2***9 | Болт М6х1х20 | |
| 66 | 2***0 | Кронштейн заднего номерного знака | |
| 67 | 3***9 | Болт М20х1,5х47 | |
| 68 | 2***8 | Накладка брызговика | |
| 69 | 6***4 | Кронштейн брызговика левый | |
| 70 | 6***5 | Брызговик задний левый в сборе | |
| 71 | 6***5 | Кронштейн брызговика правый | |
| 72 | 2***2 | Шайба 6,4 | |
| 73 | 2***9 | Болт М6х85 | |
| 74 | 6***0 | Балка противооткатного устройства (детали крепления щитов предохранительных) | |
| 75 | 6***7 | Кронштейн противооткатного устройства левый (детали крепления щитов предохранительных) |
