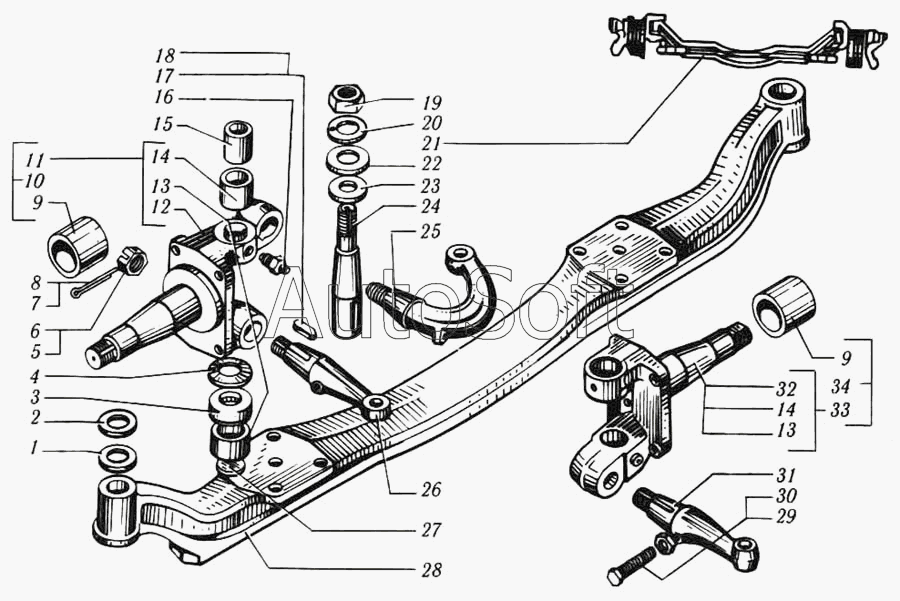

Каталог запасных частей к технике: КрАЗ-6510 (1993). Ось передняя и кулаки поворотные (вариант)
21
25
24
24
23
23
22
21
21
26
21
20
20
19
19
18
18
17
26
27
27
28
28
29
29
30
30
31
31
32
33
33
34
7
1
1
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
11
11
12
13
13
13
14
14
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 255Б-3104092 | 2***2 | Шайба стопорная | |
| 500А-30.00011 | 5***1 | Ось передняя с тормозами (комплект для запчастей) | |
| 5335-3101040 | 5***0 | Гайка крепления колеса | |
| 5335-3104008 | 5***8 | Болт | |
| 1 | 2***3 | Шайба регулировочная | |
| 1 | 2***3 | Шайба регулировочная | |
| 2 | 2***2 | Шайба регулировочная | |
| 2 | 2***2 | Шайба регулировочная | |
| 3 | 1***0 | Подшипник | |
| 4 | 2***4 | Шайба | |
| 4 | 2***4 | Шайба | |
| 5 | 3***5 | Гайка М30х2 | |
| 5 | 3***9 | Гайка М30х2 | |
| 6 | 3***2 | Гайка М30х2 | |
| 6 | 3***9 | Гайка | |
| 7 | 4***1 | Шплинт | |
| 7 | Ш***3 | Шплинт 6,3х63 | |
| 8 | 2***6 | Шплинт 5,6х60 | |
| 8 | 2***9 | Шплинт разводной 6,3х60 | |
| 9 | 5***1 | Кольцо | |
| 10 | 5***9 | Кулак поворотный левый в сборе | |
| 11 | 5***3 | Кулак поворотный левый со втулками в сборе | |
| 11 | 5***3 | Кулак поворотный левый со втулками в сборе | |
| 12 | 5***5 | Кулак поворотный левый | |
| 13 | 5***3 | Втулка нижняя | |
| 13 | 5***3 | Втулка нижняя | |
| 14 | 5***3 | Втулка верхняя | |
| 14 | 5***3 | Втулка верхняя | |
| 15 | 5***6 | Втулка распорная | |
| 16 | 2***0 | Масленка К1/8" | |
| 16 | 2***0 | Масленка К1/8" | |
| 17 | 3***5 | Шпонка | |
| 17 | 3***П | Шпонка | |
| 18 | 3***1 | Шпонка | |
| 18 | 3***П | Шпонка призматичная 8х12х40 | |
| 19 | 3***9 | Гайка М39х2 | |
| 19 | 3***8 | Гайка | |
| 20 | 2***9 | Шайба замковая | |
| 20 | 2***0 | Шайба | |
| 21 | 2***2 | Ось передняя с тормозами в сборе (может устанавливаться взамен передней оси 6505-30.00012) | |
| 21 | 5***2 | Ось передняя с тормозами (входит в комплект для запчастей 500А-30.00011) | |
| 21 | 5***1 | Ось передняя в сборе | |
| 21 | 6***2 | Ось передняя с тормозами в сборе (взамен может устанавливаться ось передняя 250-3000012 - вариант) | |
| 22 | 5***8 | Шайба защитная | |
| 23 | 5***7 | Кольцо уплотнительное | |
| 23 | 5***7 | Кольцо уплотнительное | |
| 24 | 5***9 | Шкворень поворотного кулака | |
| 24 | 5***9 | Шкворень поворотного кулака | |
| 25 | 2***5 | Рычаг продольной рулевой тяги | |
| 26 | 5***1 | Рычаг рулевой трапеции левый | |
| 26 | 5***1 | Рычаг рулевой трапеции левый | |
| 27 | 2***5 | Заглушка | |
| 27 | 2***9 | Заглушка | |
| 28 | 5***0 | Ось передняя | |
| 28 | 5***0 | Балка | |
| 29 | 3***9 | Болт М14х50 | |
| 29 | 3***5 | Болт М14 | |
| 30 | 2***8 | Гайка М14х2 | |
| 30 | 2***9 | Гайка М14х2 | |
| 31 | 5***0 | Рычаг рулевой трапеции правый | |
| 31 | 5***1 | Рычаг рулевой трапеции правый | |
| 32 | 5***4 | Кулак поворотный правый | |
| 33 | 5***2 | Кулак поворотный правый со втулками в сборе | |
| 33 | 5***2 | Кулак поворотный правый со втулками в сборе | |
| 34 | 5***8 | Кулак поворотный правый в сборе |
