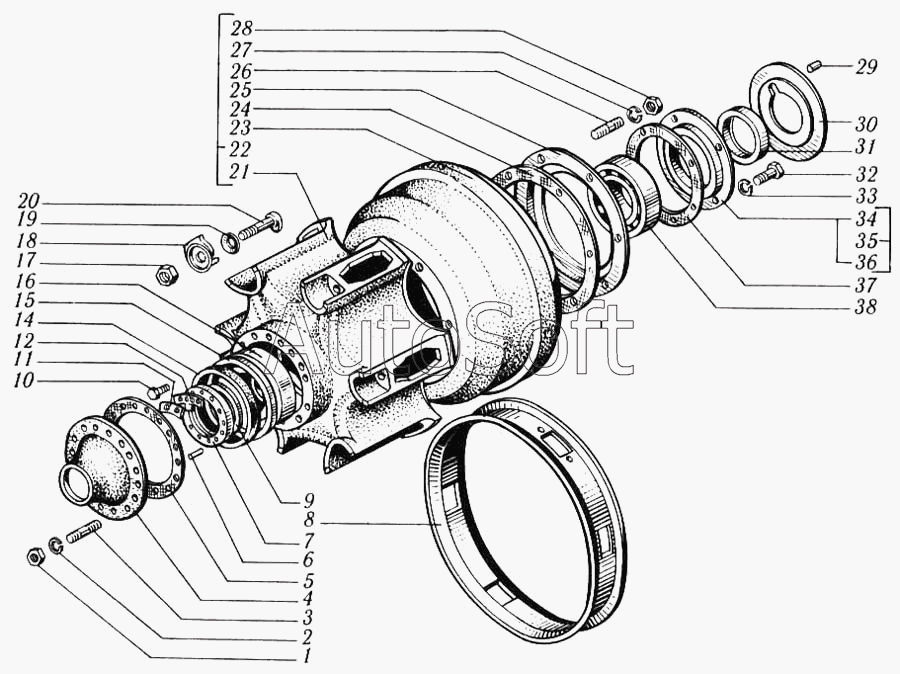

Каталог запасных частей к технике: КрАЗ-6510 (1993). Ступицы бездисковых колес заднего (среднего) моста
29
20
21
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
9
1
2
3
4
5
6
7
8
10
11
12
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6504-3104006-10 | 6***0 | Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1-3104006-10-правая и 256Б1-3104007-10-левая) | |
| 650401-3104006 | 6***6 | Ступица бездискового колеса в сборе (взамен могут устанавливаться ступицы задних дисковых колес: 256Б1С-3104006-10-правая и 256Б1С-3104007-10-левая) | |
| 1 | 2***9 | Гайка М16х1,5 | |
| 2 | 2***2 | Шайба 16 пружинная | |
| 3 | 3***5 | Шпилька М16х2х22 М16х1,5х28 | |
| 4 | 2***1 | Фланец полуоси заднего моста | |
| 5 | 2***Б | Прокладка фланца полуоси | |
| 6 | 2***2 | Заглушка | |
| 7 | 2***7 | Гайка | |
| 8 | 8***0 | Кольцо проставочное | |
| 9 | 2***9 | Шайба опорная | |
| 10 | 2***9 | Болт М8х1,25х16 | |
| 11 | 2***4 | Пластина стопорная | |
| 12 | 2***3 | Стопор гайки | |
| 14 | 2***6 | Манжета | |
| 14 | 2***6 | Манжета ступицы | |
| 15 | 2***9 | Кольцо упорное | |
| 16 | 7***К | Подшипник роликовый наружный | |
| 17 | 5***0 | Гайка крепления колеса | |
| 18 | 5***1 | Прижим крепления заднего колеса | |
| 19 | 2***2 | Шайба стопорная | |
| 20 | 2***1 | Болт крепления колеса | |
| 21 | 6***1 | Ступица колеса | |
| 21 | 6***3 | Ступица колеса (может быть установлена взамен 6504-3104015-01) | |
| 22 | 6***0 | Ступица заднего колеса с тормозным барабаном | |
| 23 | 2***2 | Барабан тормозной | |
| 24 | 2***Б | Прокладка | |
| 25 | 2***Б | Маслоуловитель тормозного барабана | |
| 26 | 2***9 | Шпилька М18х2,5х22 М18х1,5х30 | |
| 27 | 2***2 | Шайба 18 пружинная | |
| 28 | 2***9 | Гайка М18х1,5 | |
| 29 | 2***3 | Штифт | |
| 30 | 2***1 | Маслоотражатель | |
| 31 | 2***2 | Кольцо упорное подшипника ступицы | |
| 32 | 2***9 | Болт М8х1,25х25 | |
| 33 | 2***2 | Шайба 8 пружинная | |
| 34 | 6***1 | Стакан сальника | |
| 35 | 6***4 | Сальник со стаканом в сборе | |
| 36 | 2***6 | Сальник с пружиной | |
| 37 | 2***5 | Прокладка уплотнительная крышки | |
| 38 | 7***К | Подшипник роликовый |
