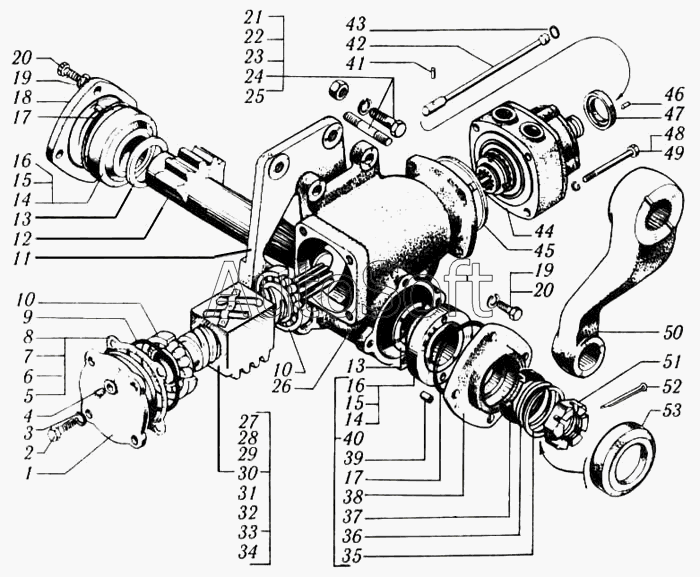

Каталог запасных частей к технике: КрАЗ-6510 (1993). Механизм рулевой с распределителем
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
46
47
48
49
50
51
52
53
13
13
1
2
3
4
5
6
7
8
9
10
10
11
12
14
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5336-34000010-20 | 5***0 | Механизм рулевой с распределителем | |
| 5336-3401005 | 5***5 | Механизм рулевой в сборе | |
| 1 | 5***1 | Крышка нижняя | |
| 2 | 3***9 | Болт М10х28 | |
| 3 | Ш***а | Шайба | |
| 4 | 2***1 | Пробка КГ1/8" | |
| 5 | 5***8 | Прокладка | |
| 6 | 5***7 | Прокладка | |
| 7 | 5***6 | Прокладка | |
| 8 | 5***5 | Прокладка | |
| 9 | 0***3 | Кольцо уплотнительное | |
| 10 | 2***Е | Подшипник роликовый | |
| 11 | 6***6 | Кронштейн | |
| 12 | 5***5 | Сектор | |
| 13 | 5***6 | Кольцо | |
| 14 | 5***2 | Вкладыш в сборе | |
| 15 | 5***8 | Втулка | |
| 16 | 5***4 | Вкладыш | |
| 17 | 0***3 | Кольцо уплотнительное | |
| 18 | 5***6 | Крышка | |
| 19 | 2***2 | Шайба 12 пружинная | |
| 20 | 3***9 | Болт М10х28 | |
| 21 | 2***9 | Гайка М16х1,5 | |
| 22 | 2***2 | Шайба 16 пружинная | |
| 23 | 3***9 | Болт М16х1,5х75 | |
| 24 | 2***8 | Шпилька М16х2х25-М16х1,5х38 | |
| 25 | 2***9 | Болт М16х1,5х50 | |
| 26 | 5***5 | Картер | |
| 27 | 5***6 | Гайка-рейка | |
| 28 | 5***8 | Винт | |
| 29 | 5***6 | Направляющая | |
| 30 | 5***0 | Винт с гайкой-рейкой и торсионом | |
| 31 | 5***7 | Прижим | |
| 32 | 2***9 | Винт М6х8.48.016 | |
| 33 | 2***2 | Шайба 6 пружинная | |
| 34 | Ш***и | Шарик (входит в узел 5336-3401030, на рисунке не показано) | |
| 35 | А***5 | Кольцо стопорное | |
| 36 | 5***1 | Кольцо защитное | |
| 37 | 1***3 | Манжета | |
| 38 | 5***3 | Крышка | |
| 39 | 5***9 | Фиксатор | |
| 40 | 5***0 | Крышка в сборе | |
| 41 | 5***2 | Фиксатор торсиона | |
| 42 | 5***8 | Торсион | |
| 43 | 0***3 | Кольцо | |
| 44 | 5***0 | Распределитель в сборе | |
| 46 | 5***0 | Штифт | |
| 47 | 5***7 | Колпак грязезащитный | |
| 48 | 2***9 | Болт | |
| 49 | 2***2 | Шайба 10 пружинная | |
| 50 | 2***0 | Сошка | |
| 51 | 3***2 | Гайка М33х1,5 | |
| 52 | 2***9 | Шплинт разводной 5х50 | |
| 53 | 6***6 | Уплотнитель |
