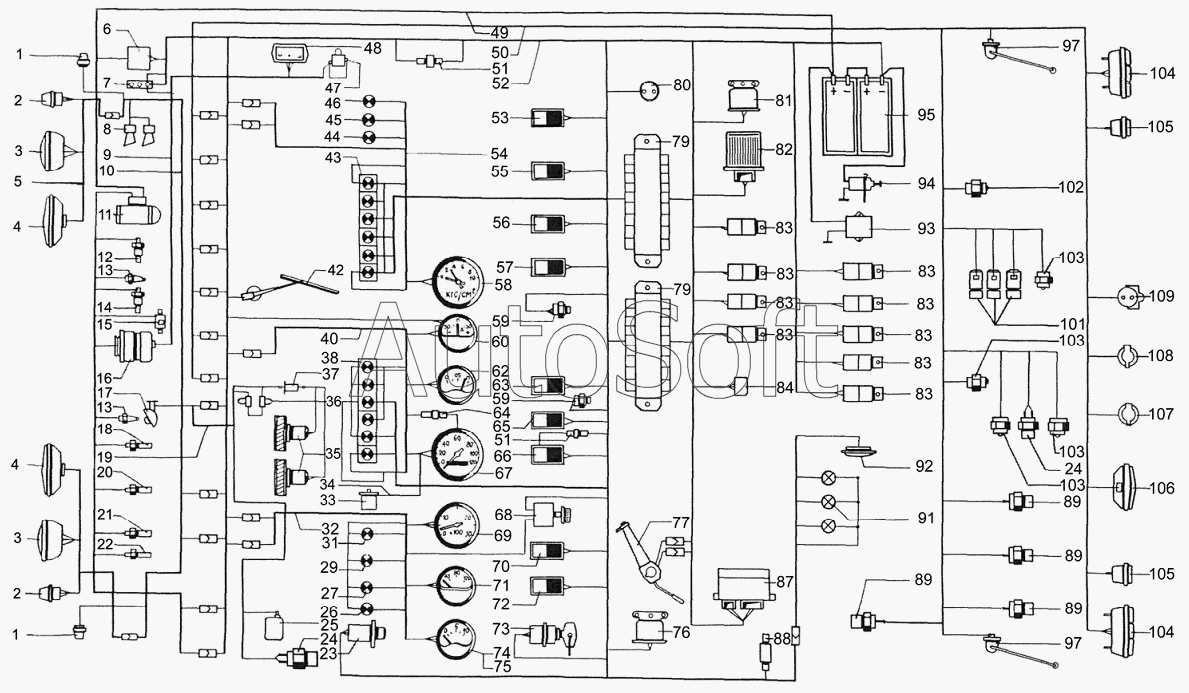

Каталог запасных частей к технике: КрАЗ-64372, 6133М6 (2006). Схема электрооборудования
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
29
31
32
33
34
35
36
37
38
40
42
43
44
46
47
48
49
50
51
51
52
53
54
56
57
58
59
59
60
62
63
64
65
66
67
68
69
70
71
72
74
75
76
77
55
79
79
80
81
83
83
83
83
83
83
83
83
83
84
87
88
89
89
89
89
91
92
93
94
95
97
97
103
103
103
103
104
104
105
105
106
108
109
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3745000-21 | 1***1 | Электромагнит клапана противоугонного устройства, блокировки межосевого дифференциала включения низшей передачи, блокировки межколесного дифференциала | |
| 26.3712 | 2***2 | Фонарь габаритный передний | |
| 2622.3747000 | 2***0 | Реле блокировки стартера | |
| 5202.3709 | 5***9 | Переключатель дополнительного отопителя | |
| 65032-3718010 | 6***0 | Гидравлический корректор светового потока фар | |
| 65032-3724030 | 6***0 | Жгут проводов по лонжерону | |
| 65032-3724030 | 6***0 | Жгут проводов по лонжерону | |
| 650321-3724030 | 6***0 | Жгут проводов по лонжерону | |
| 65055-3724120 | 6***0 | Жгут проводов фар | |
| 65055-3724420 | 6***0 | Жгут фонарей полного габарита | |
| 650551-3724120 | 6***0 | Жгут проводов фар | |
| ВАК OHM | В***M | Выключатель стояночной тормозной системы | |
| С306Г-3721000 | С***0 | Сигнал звуковой низкого тона С306Г | |
| 1 | У***В | Фонарь освещения знака автопоезда | |
| 2 | 2***0 | Указатель поворота передний | |
| 3 | 3***1 | Фара головная | |
| 4 | Ф***0 | Фара противотуманная | |
| 5 | 6***0 | Жгут проводов фар | |
| 6 | 1***0 | Блок предохранителей центральный | |
| 7 | 1***0 | Панель соединительная | |
| 8 | С***1 | Комплект рупорных звуковых сигналов | |
| 9 | 2***1 | Жгут проводов генератора | |
| 10 | 6***2 | Жгут проводов освещения | |
| 11 | 2***0 | Стартер | |
| 12 | 1***0 | Датчик сигнализации засоренности воздушного фильтра | |
| 13 | 1***0 | Свеча электрофакельная | |
| 14 | Т***0 | Датчик указателя температуры воды | |
| 15 | 1***0 | Клапан электромагнитный ЭФУ | |
| 16 | 1***1 | Генератор | |
| 17 | П***У | Фонарь подкапотной подсветки | |
| 18 | Т***0 | Датчик сигнализатора аварийной температуры воды | |
| 19 | 6***1 | Жгут проводов переднего щита | |
| 20 | 1***0 | Датчик сигнализации засоренности воздушного фильтра | |
| 21 | А***1 | Датчик аварийного давления масла | |
| 22 | М***Л | Датчик указателя давления масла | |
| 23 | 2***1 | Выключатель аварийной сигнализации | |
| 24 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 25 | 1***2 | Электростеклоомыватель | |
| 26 | 2***3 | Лампа контрольная падения давления масла в двигателе | |
| 27 | 2***2 | Лампа контрольная аварийной температуры охлаждающей жидкости | |
| 28 | 1***5 | Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала | |
| 29 | 2***4 | Лампа контрольная засоренности масляного фильтра | |
| 31 | 2***0 | Лампа контрольная засоренности воздушного фильтра | |
| 32 | 6***1 | Жгут проводов приборного щитка левого | |
| 33 | 2***0 | Датчик электроспидометра | |
| 34 | 6***2 | Жгут проводов электроспидометра | |
| 35 | 1***0 | Электродвигатели отопителя | |
| 36 | С***0 | Сопротивление дополнительное | |
| 37 | К***Ф | Конденсатор проходной | |
| 38 | 2***6 | Блок контрольных ламп | |
| 40 | 6***1 | Жгут проводов приборного щитка среднего | |
| 42 | 3***0 | Стеклоочиститель электрический | |
| 43 | 2***5 | Блок контрольных ламп с диодами | |
| 44 | 2***3 | Лампа контрольная включения блокировки межколесного дифференциала | |
| 45 | 2***5 | Лампа контрольная включения отбора мощности | |
| 46 | 2***5 | Лампа контрольная включения демультипликатора | |
| 47 | 1***0 | Фильтр радиопомех | |
| 48 | 1***0 | Регулятор напряжения | |
| 49 | 6***8 | Жгут проводов силовой | |
| 50 | 6***3 | Жгут проводов по лонжерону | |
| 51 | 3***0 | Диод разделительный | |
| 52 | 6***1 | Жгут проводов основной | |
| 53 | В***8 | Выключатель плафона кабины | |
| 54 | 6***0 | Жгут проводов приборного щитка | |
| 55 | П***5 | Переключатель трансмиссии | |
| 56 | П***4 | Переключатель блокировки межколесного дифференциала | |
| 57 | П***1 | Переключатель режимов электродвигателей отопителя | |
| 58 | 1***0 | Манометр двухстрелочный | |
| 59 | 1***0 | Выключатель нагревателя топлива и ЭФУ | |
| 60 | А***0 | Амперметр | |
| 62 | 3***0 | Указатель уровня топлива | |
| 63 | В***3 | Переключатель датчиков уровня топлива | |
| 64 | П***1 | Предохранитель плавкий 2А | |
| 65 | П***6 | Переключатель знака автопоезда | |
| 66 | П***3 | Переключатель противо-туманных фар и заднего противотуманного огня | |
| 67 | 1***0 | Спидометр | |
| 68 | В***1 | Выключатель света щитка приборов с реостатом | |
| 69 | 2***0 | Тахометр | |
| 70 | П***0 | Переключатель стекло-омывателя | |
| 71 | 3***0 | Указатель температуры воды | |
| 72 | П***9 | Переключатель стеклоочистителя | |
| 74 | 3***0 | Указатель давления масла | |
| 75 | А***2 | Лампа | |
| 76 | 7***0 | Зуммер | |
| 77 | П***0 | Комбинированный переключатель света и указателей поворота | |
| 79 | П***0 | Блок предохранителей освещения и потребителей | |
| 80 | 2***Б | Розетка переносной лампы | |
| 81 | 2***0 | Реле блокировки стартера | |
| 83 | 1***0 | Реле | |
| 84 | Р***Л | Реле-прерыватель стояночной тормозной системы | |
| 87 | Р***Л | Реле указателей поворота и аварийной сигнализации | |
| 88 | 1***1 | Сопротивление тепловое | |
| 89 | М***0 | Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура | |
| 90 | 1***Л | Фара поворотная | |
| 91 | У***0 | Фонарь знака автопоезда | |
| 92 | П***2 | Плафон | |
| 93 | П***А | Розетка внешнего пуска | |
| 94 | В***0 | Выключатель "массы" | |
| 95 | 6***А | Батарея аккумуляторная | |
| 97 | А***9 | Датчик указателя уровня топлива | |
| 103 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 104 | Ф***2 | Фонарь задний | |
| 105 | Ф***Г | Фонарь заднего хода | |
| 106 | 2***0 | Фонарь задний противотуманный | |
| 108 | П***0 | Розетка штепсельная прицепа | |
| 109 | П***0 | Розетка переносной лампы |
