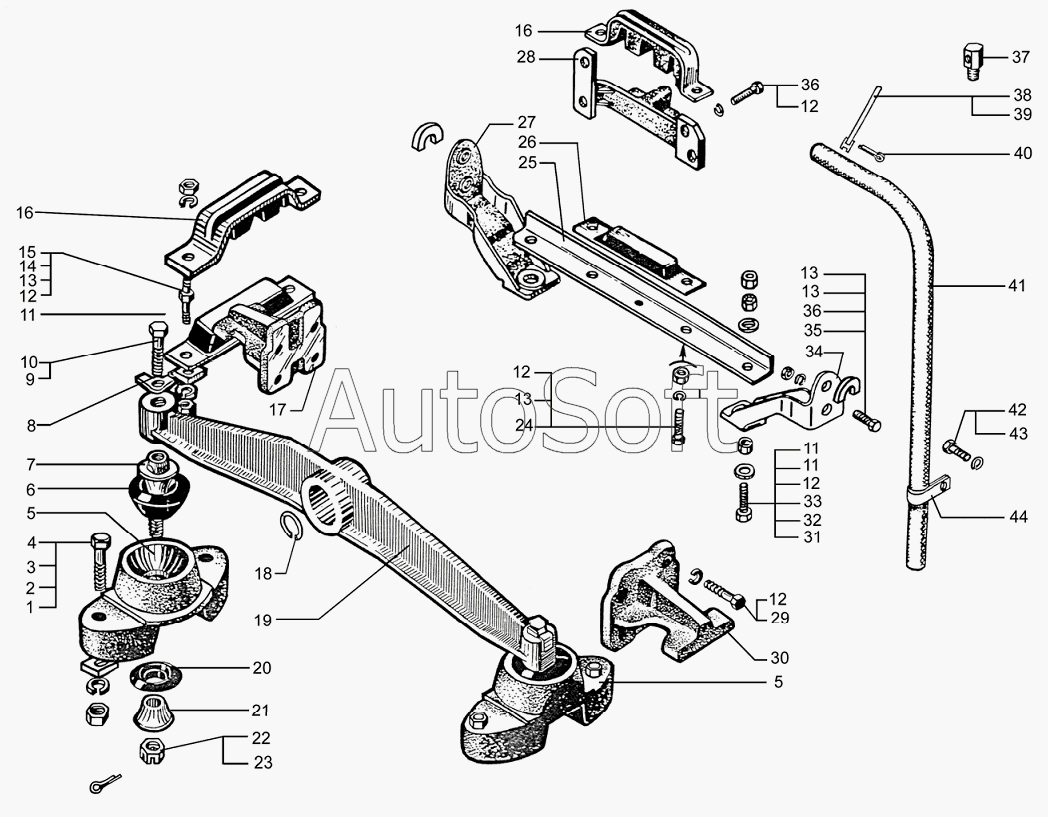

Каталог запасных частей к технике: КрАЗ Доп. с двиг. Евро-2 (2008). Крепление силового агрегата с коробкой передач ЯМЗ-238Б
16
16
11
11
11
30
17
19
8
5
5
21
6
20
7
18
28
26
25
27
34
35
31
41
38
39
32
4
42
29
24
36
36
10
12
12
12
12
12
1
22
33
3
43
13
13
13
13
2
23
40
9
14
37
44
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гайка М16 | |
| 2 | 2***9 | Шайба 16 ОТ | |
| 3 | 2***7 | Шайба 16 | |
| 4 | 2***3 | Болт М16х105 | |
| 5 | 6***2 | Кронштейн передней опоры | |
| 6 | 6***5 | Подушка передней опоры | |
| 7 | 6***8 | Палец опоры | |
| 8 | 6***9 | Пластина | |
| 9 | 3***0 | Шайба стопорная | |
| 10 | 2***5 | Болт М16х1,5х45 | |
| 11 | 2***8 | Подушка опоры двигателя в сборе | |
| 12 | 2***8 | Гайка М14х2 | |
| 13 | 2***8 | Шайба 14,2 | |
| 14 | 3***2 | Шайба 14 | |
| 15 | 3***9 | Шпилька | |
| 16 | 2***1 | Скоба опоры двигателя | |
| 17 | 2***7 | Кронштейн средней опоры левый | |
| 18 | 6***9 | Кольцо | |
| 19 | 6***8 | Балка передней опоры двигателя | |
| 20 | 6***7 | Буфер | |
| 21 | 6***3 | Накладка нижняя | |
| 22 | 2***1 | Гайка М16х1,5 | |
| 23 | 2***5 | Шплинт 4х36 | |
| 24 | 2***1 | Болт М14х45 | |
| 25 | 6***8 | Балка задней опоры двигателя | |
| 26 | 2***2 | Подушка задней опоры двигателя | |
| 27 | 6***1 | Кронштейн задней опоры двигателя правый | |
| 28 | 2***1 | Кронштейн задней опоры двигателя | |
| 29 | 2***7 | Болт М14х2х35 | |
| 30 | 2***6 | Кронштейн средней опоры правый | |
| 31 | 2***7 | Пластина ограничительная | |
| 32 | 2***7 | Болт М14х60 | |
| 33 | 2***6 | Шайба 14,5 | |
| 34 | 6***1 | Кронштейн задней опоры двигателя левый | |
| 35 | 6***6 | Пластина | |
| 36 | 2***4 | Болт М14х1,5х40 | |
| 37 | 3***7 | Угольник К1/4"хК1/4" | |
| 38 | 2***7 | Лента стяжного хомута | |
| 39 | 2***2 | Пряжка | |
| 40 | 2***0 | Шплинт 5,6х25 | |
| 41 | 6***6 | Шланг трубы отвода газов от блока цилиндров | |
| 42 | 2***6 | Болт М8х1,25х20 | |
| 43 | 2***5 | Шайба 8,65Г.029 | |
| 44 | 3***5 | Кляммер |
