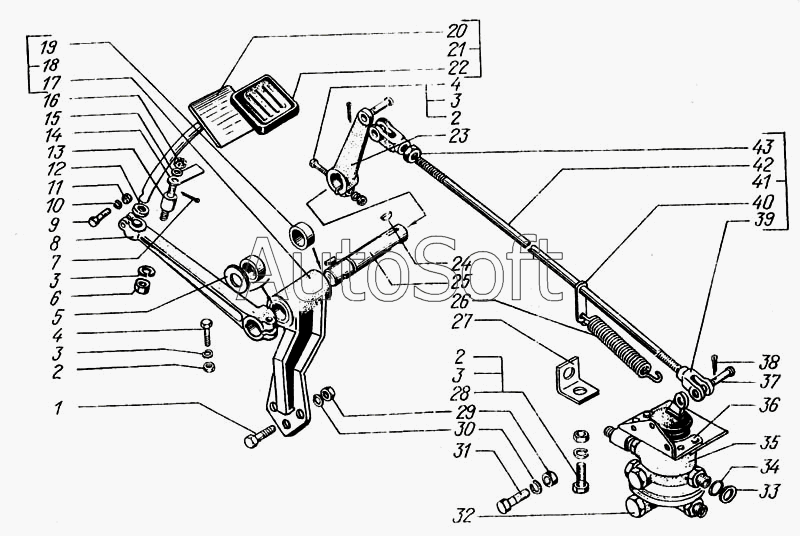

Каталог запасных частей к технике: КрАЗ-6443. Педаль тормозная и привод управления двухсекционным тормозным краном
1
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
43
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М12х1,75х45 | |
| 2 | 2***9 | Гайка М10х1,5 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***9 | Болт М10х1,5х50 | |
| 5 | 2***7 | Кольцо Б25 | |
| 6 | 2***9 | Гайка М10х1,25 | |
| 7 | 2***9 | Шплинт 2,5х20 | |
| 8 | 2***6 | Основание педали | |
| 9 | 2***9 | Болт М8х1,25х40 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***9 | Гайка М8 | |
| 12 | 2***5 | Шайба защитная | |
| 13 | 2***2 | Ось защелки | |
| 14 | 2***1 | Защелка педали тормоза | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 2***9 | Гайка М10х1,25 | |
| 17 | 2***0 | Кронштейн педали | |
| 18 | 2***0 | Кронштейн педали со втулкой в сборе | |
| 19 | 2***9 | Втулка малая | |
| 20 | 6***4 | Педаль тормоза | |
| 21 | 6***0 | Педаль тормоза в сборе | |
| 22 | 6***8 | Подушка | |
| 23 | 2***0 | Рычаг | |
| 24 | 3***2 | Шпонка сегментная 6х9 | |
| 25 | 2***0 | Валик педали | |
| 26 | 2***1 | Пружина | |
| 27 | 2***6 | Угольник | |
| 28 | 2***9 | Болт М10х1,5х35 | |
| 29 | 2***9 | Гайка М12х1,75 | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 2***9 | Болт М12х1,75х30 | |
| 32 | 3***9 | Заглушка | |
| 33 | 2***7 | Шайба уплотнительная | |
| 34 | 2***8 | Кольцо | |
| 35 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 36 | 2***0 | Кронштейн | |
| 37 | 2***9 | Палец 12х38 | |
| 38 | 2***9 | Шплинт разводной 4х25 | |
| 39 | 2***2 | Вилка | |
| 40 | 2***5 | Планка пружины | |
| 41 | 2***2 | Тяга в сборе | |
| 42 | 2***4 | Тяга | |
| 43 | 2***9 | Гайка 2М12х1,25.5.019 |
