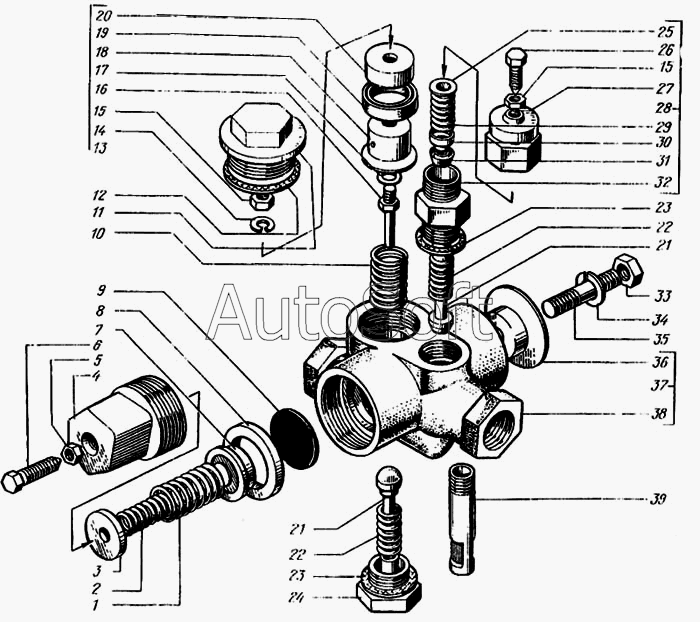

Каталог запасных частей к технике: КрАЗ-6443. Регулятор давления с предохранительным клапаном
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3512010 | 1***0 | Регулятор давления с предохранительным клапаном в сборе | |
| 201497-П29 | 2***9 | Болт М10х1,25х25 | |
| 252006-П29 | 2***9 | Шайба 10 | |
| 6505-3512200 | 6***0 | Кронштейн крепления регулятора давления | |
| 1 | 1***4 | Пружина регулятора наружная | |
| 2 | 1***5 | Пружина регулятора внутренняя | |
| 3 | 1***6 | Тарелка пружины | |
| 4 | 1***7 | Кожух пружины | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 1***1 | Болт регулировочный | |
| 7 | 1***6 | Диск мембранный | |
| 8 | 1***8 | Кольцо упорное | |
| 9 | 1***0 | Мембрана | |
| 10 | 1***2 | Пружина возвратная | |
| 11 | 1***1 | Пробка | |
| 12 | 1***6 | Кольцо уплотнительное | |
| 13 | 1***0 | Поршень в сборе | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***9 | Гайка М6-6Н | |
| 16 | 1***9 | Палец поршневой | |
| 17 | 1***8 | Шайба | |
| 18 | 1***2 | Поршень | |
| 19 | 1***6 | Манжета | |
| 20 | 1***4 | Тарелка направляющая | |
| 21 | 1***2 | Клапан в сборе | |
| 22 | 1***2 | Пружина впускного клапана | |
| 23 | 1***8 | Кольцо 20,3х2,4 | |
| 24 | 1***4 | Корпус пружины клапана | |
| 25 | 1***6 | Тарелка пружины | |
| 26 | 1***8 | Винт регулировочный | |
| 27 | 1***2 | Колпак | |
| 28 | 1***0 | Клапан предохранительный в сборе | |
| 29 | 1***0 | Пружина предохранительного клапана | |
| 30 | 1***4 | Тарелка клапана | |
| 31 | 1***8 | Конус резиновый | |
| 32 | 1***4 | Корпус клапана | |
| 33 | 2***9 | Гайка М10х1,25 | |
| 34 | 2***2 | Шайба 10 пружинная | |
| 35 | 1***1 | Шпилька | |
| 36 | 1***6 | Шайба корпуса | |
| 37 | 1***0 | Корпус в сборе | |
| 38 | 1***2 | Корпус регулятора | |
| 39 | 1***6 | Штуцер |
