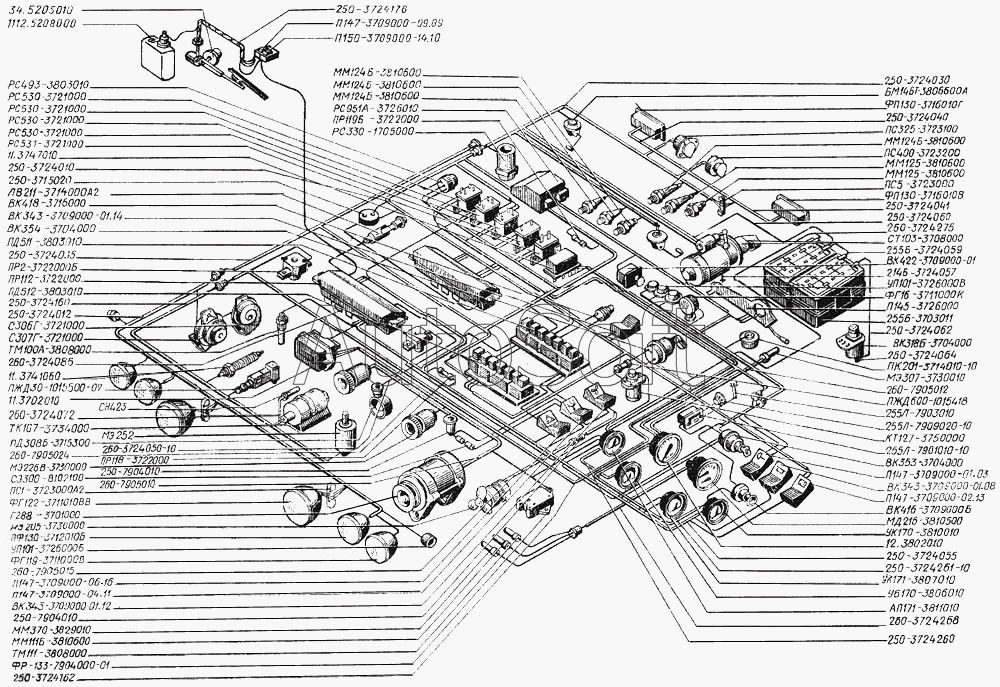

Каталог запасных частей к технике: КрАЗ-250. Электросхема
255Б-3703011
АП171-3811010
255Л-7903010
ПД511-3803010
ПД512-3803010
ПР112-3722000
ВК422-3709000-01
ВК418-3716000
ВК416-3709000Б
ВК354-3704000
ВК343-3709000-01.08
ВК353-3704000
ВК343-3709000-01.12
ВК343-3709000-01.14
ВК318Б-3704000
Г288-3701000
255Л-7909020-10
ММ111Б-3810600
ММ125-3810600
ММ125-3810600
ММ370-3829010
ММ124Б-3810600
ММ124Б-3810600
ММ124Б-3810600
ММ124Б-3810600
ТМ111-3808000
ТМ100А-3808000
БМ146Т-3806600А
МЭ307-3730010
250-7904010
250-7904010
КТ127-3750000
ЛВ211-3714000А2
ПД308Б-3715300
МД216-3810500
11.3741060
ПС5-3723000
ПС1-3723000А2
П147-3709000-02.13
П145-3726000
П147-3709000-01.03
П147-3709000-06.16
П147-3709000-04.11
П150-3709000-14.10
П147-3709000-09.09
255Б-3724059
ПК201-3714010-10
УП101-3726000-Б
ПР119Б-3722000
ПР118-3722000
ПР2-3722000Б
214Б-3724057
УК171-3807010
УБ170-3806010
260-3724085
260-3724275
250-3724062
250-3724060
260-3724072
260-7905024
260-3724064
260-7905015
260-7905010
260-3724268
250-3724041
250-3724040
260-3724050-10
250-3724035
250-3724012
250-3724010
250-3724030
250-3724160
250-3724055
250-3724162
250-3724176
260-7905012
250-3724261-10
250-3724260
255Л-7901010-10
РС530-3721000
РС530-3721000
РС530-3721000
РС530-3721000
РС493-3803010
11.3747010
РС951А-3726010
11.3702010
250-3715020
ПС400-3723200
ПС325-3723100
СН423
С307Г-3721000
С306Г-3721000
СЭ300-8102100
ПЖД600-1015418
СТ103-3708000
1112.5208000
34.5205010
ТК107-3734000
УК170-3810010
ФГ122-3711010ВВ
ФГ16-3711000К
ФГ119-3711000В
ФР133-7904000-01
ФП130-3716010В
ФП130-3716010-Г
УП101-3726000В
ПФ130-3712010Б
РС531-3721000
МЭ205-3730000
МЭ226В-3730000
МЭ252
РС330-1705000
ПЖД30-1015500-07
12.3802010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.3702010 | 1***0 | Реле-регулятор 11.3702 | |
| 11.3741060 | 1***0 | Нагреватель топлива | |
| 11.3747010 | 1***0 | Реле | |
| 1112.5208000 | 1***0 | Омыватель с электрическим приводом | |
| 12.3802010 | 1***0 | Спидометр электрический | |
| 214Б-3724057 | 2***7 | Привод ««массы»» двигатель-рама | |
| 250-3715010 | 2***0 | Лампа переносная | |
| 250-3715020 | 2***0 | Розетка переносной лампы 47К | |
| 250-3724010 | 2***0 | Пучок проводов основной | |
| 250-3724012 | 2***2 | Жгут проводов освещения по шасси | |
| 250-3724030 | 2***0 | Пучок проводов по лонжерону | |
| 250-3724035 | 2***5 | Жгут проводов освещения основной | |
| 250-3724040 | 2***0 | Жгут проводов задних фонарей правый | |
| 250-3724041 | 2***1 | Жгут проводов задних фонарей левый | |
| 250-3724055 | 2***5 | Жгут проводов приборов | |
| 250-3724060 | 2***0 | Провод от аккумуляторной батареи к реле стартера | |
| 250-3724062 | 2***2 | Провод от аккумуляторной батареи к выключателю ««массы»» | |
| 250-3724160 | 2***0 | Жгут проводов пускового подогревателя по шасси | |
| 250-3724162 | 2***2 | Жгут проводов пускового подогревателя основной | |
| 250-3724176 | 2***6 | Жгут проводов электростеклоочистителя | |
| 250-3724260 | 2***0 | Пучок проводов «масс» приборов правый | |
| 250-3724261-10 | 2***0 | Пучок проводов «масс» приборов левый | |
| 250-3724318 | 2***8 | Соединитель проводов одноклеммный | |
| 250-3724319 | 2***9 | Соединитель проводов двухклеммный | |
| 250-7904010 | 2***0 | Конденсатор проходной КБП-Ф | |
| 255Б-3703011 | 2***1 | Батарея аккумуляторная без электролита | |
| 255Б-3724059 | 2***9 | Перемычка аккумуляторных батарей | |
| 255Л-7901010-10 | 2***0 | Радиоприемник | |
| 255Л-7903010 | 2***0 | Антенна АР-105 | |
| 255Л-7909020-10 | 2***0 | Громкоговоритель ГРА-24 | |
| 260-3724050-10 | 2***0 | Жгут проводов освещения дополнительный | |
| 260-3724064 | 2***4 | Провод ««массы»» кабина-рама | |
| 260-3724072 | 2***2 | Провод от катушки зажигания к свече | |
| 260-3724085 | 2***5 | Провод блока предохранителей | |
| 260-3724268 | 2***8 | Жгут проводов двигателя | |
| 260-3724275 | 2***5 | Провод от аккумуляторной батареи к амперметру | |
| 260-7905010 | 2***0 | Жгут проводов генератора | |
| 260-7905012 | 2***2 | Жгут проводов электроспидометра | |
| 260-7905015 | 2***5 | Жгут проводов вентилятора обдува водителя | |
| 260-7905024 | 2***4 | Жгут проводов электродвигателей отопителя | |
| 34.5205010 | 3***0 | Стеклоочиститель электрический | |
| А12-50+40 | А***0 | Лампа | |
| А24-1 | А***1 | Лампа | |
| А24-2 | А***2 | Лампа | |
| А24-21-2 | А***2 | Лампа | |
| А24-5 | А***5 | Лампа | |
| А24Х55+50 | А***0 | Лампа | |
| А24Х60+40 | А***0 | Лампа | |
| АМН24-3 | А***3 | Лампа | |
| АП171-3811010 | А***0 | Амперметр | |
| БМ146Т-3806600А | Б***А | Датчик указателя уровня топлива | |
| ВК318Б-3704000 | В***0 | Выключатель "массы" | |
| ВК343-3709000-01.08 | В***8 | Выключатель плафона кабины | |
| ВК343-3709000-01.12 | В***2 | Выключатель электродвигателя вентилятора водителя | |
| ВК343-3709000-01.14 | В***4 | Выключатель электромагнитного клапана межосевого дифференциала | |
| ВК353-3704000 | В***0 | Выключатель стартера | |
| ВК354-3704000 | В***0 | Выключатель предпускового подогревателя | |
| ВК416-3709000Б | В***Б | Выключатель света щитка приборов с реостатом | |
| ВК418-3716000 | В***0 | Выключатель блокировки межосевого дифференциала | |
| ВК422-3709000-01 | В***1 | Выключатель аварийной световой сигнализации | |
| Г288-3701000 | Г***0 | Генератор Г288 в сборе | |
| КТ127-3750000 | К***0 | Контактор предпускового подогревателя | |
| ЛВ211-3714000А2 | Л***2 | Лампа освещения вещевого ящика | |
| ЛВ211-3714329 | Л***9 | Патрон ламп освещения приборов | |
| МД216-3810500 | М***0 | Манометр воздушный двухстрелочный | |
| ММ111Б-3810600 | М***0 | Датчик аварийного давления масла | |
| ММ124Б-3810600 | М***0 | Датчик сигнализации снижения давления воздуха ММ124Б | |
| ММ125-3810600 | М***0 | Датчик пневматический сигнала торможения ММ125 | |
| ММ370-3829010 | М***0 | Датчик давления масла двигателя | |
| МЭ205-3730000 | М***0 | Электродвигатель вентилятора водителя | |
| МЭ226В-3730000 | М***0 | Электродвигатель отопителя | |
| МЭ252 | М***2 | Электродвигатель предпускового подогревателя | |
| МЭ307-3730010 | М***0 | Датчик электроспидометра | |
| П145-3726000 | П***0 | Комбинированный переключатель света и указателей поворота | |
| П147-3709000-01.03 | П***3 | Переключатель фар противотуманных и ближнего света | |
| П147-3709000-02.13 | П***3 | Переключатель датчиков указателя уровня топлива | |
| П147-3709000-04.11 | П***1 | Переключатель режимов электродвигателей отопителя | |
| П147-3709000-06.16 | П***6 | Переключатель фонарей автопоезда и поворотной фары | |
| П147-3709000-09.09 | П***9 | Переключатель электростеклоочистителя | |
| П150-3709000-14.10 | П***0 | Переключатель электростеклоомывателя | |
| ПД308Б-3715300 | П***0 | Фонарь подкапотной подсветки | |
| ПД511-3803010 | П***0 | Блок контрольных ламп без диодов | |
| ПД512-3803010 | П***0 | Блок контрольных ламп с диодами | |
| ПЖД30-1015500-07 | П***7 | Клапан электромагнитный пускового подогревателя РС-335 в сборе | |
| ПЖД600-1015418 | П***8 | Сопротивление пускового подогревателя | |
| ПК201-3714010-10 | П***0 | Плафон освещения кабины в сборе | |
| ПР112-3722000 | П***0 | Блок предохранителей освещения и потребителей | |
| ПР118-3722000 | П***0 | Предохранитель плавкий на 3А | |
| ПР119Б-3722000 | П***0 | Предохранитель плавкий на 10А | |
| ПР2-3722000Б | П***Б | Предохранитель термобиметаллический | |
| ПС1-3723000А2 | П***2 | Панель соединительная трехклеммная | |
| ПС325-3723100 | П***0 | Розетка штепсельная прицепа | |
| ПС400-3723200 | П***0 | Розетка штепсельная переносной лампы | |
| ПС5-3723000 | П***0 | Панель соединительная пятиклеммная ПС-5 | |
| ПФ130-3712010Б | П***Б | Фонарь передний в сборе | |
| РС330-1705000 | Р***0 | Электромагнит клапана противоугонного устройства, блокировки межосевого дифференциала, блокировки межколесного дифференциала, отбора мощности | |
| РС493-3803010 | Р***0 | Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы | |
| РС530-3721000 | Р***0 | Реле стартера | |
| РС531-3721000 | Р***0 | Сигнализатор шумовой | |
| РС951А-3726010 | Р***0 | Реле указателей поворотов и аварийной световой сигнализации | |
| С306Г-3721000 | С***0 | Сигнал звуковой низкого тона С306Г | |
| С307Г-3721000 | С***0 | Сигнал звуковой высокого тона С307Г | |
| СН423 | С***3 | Свеча зажигания искровая | |
| СТ103-3708000 | С***0 | Стартер СТ103 | |
| СЭ300-8102100 | С***0 | Сопротивление дополнительное | |
| ТК107-3734000 | Т***0 | Транзисторный коммутатор | |
| ТМ100А-3808000 | Т***0 | Датчик указателя температуры воды | |
| ТМ111-3808000 | Т***0 | Датчик сигнализатора аварийной температуры воды | |
| УБ170-3806010 | У***0 | Приемник указателя уровня топлива | |
| УК170-3810010 | У***0 | Указатель давления масла двигателя | |
| УК171-3807010 | У***0 | Приемник указателя температуры воды | |
| УП101-3726000-Б | У***Б | Повторитель боковой указателя поворота | |
| УП101-3726000В | У***В | Фонарь освещения знака автопоезда | |
| ФГ119-3711000В | Ф***В | Фара противотуманная в сборе | |
| ФГ122-3711010ВВ | Ф***В | Фара ближнего и дальнего света в сборе | |
| ФГ16-3711000К | Ф***К | Фара поворотная | |
| ФП130-3716010-Г | Ф***Г | Фонарь задний правый в сборе | |
| ФП130-3716010В | Ф***В | Фонарь задний левый в сборе | |
| ФР133-7904000-01 | Ф***1 | Фильтр радиопомех ФР133 | |
| Электросхема | Э***а | Электросхема |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
