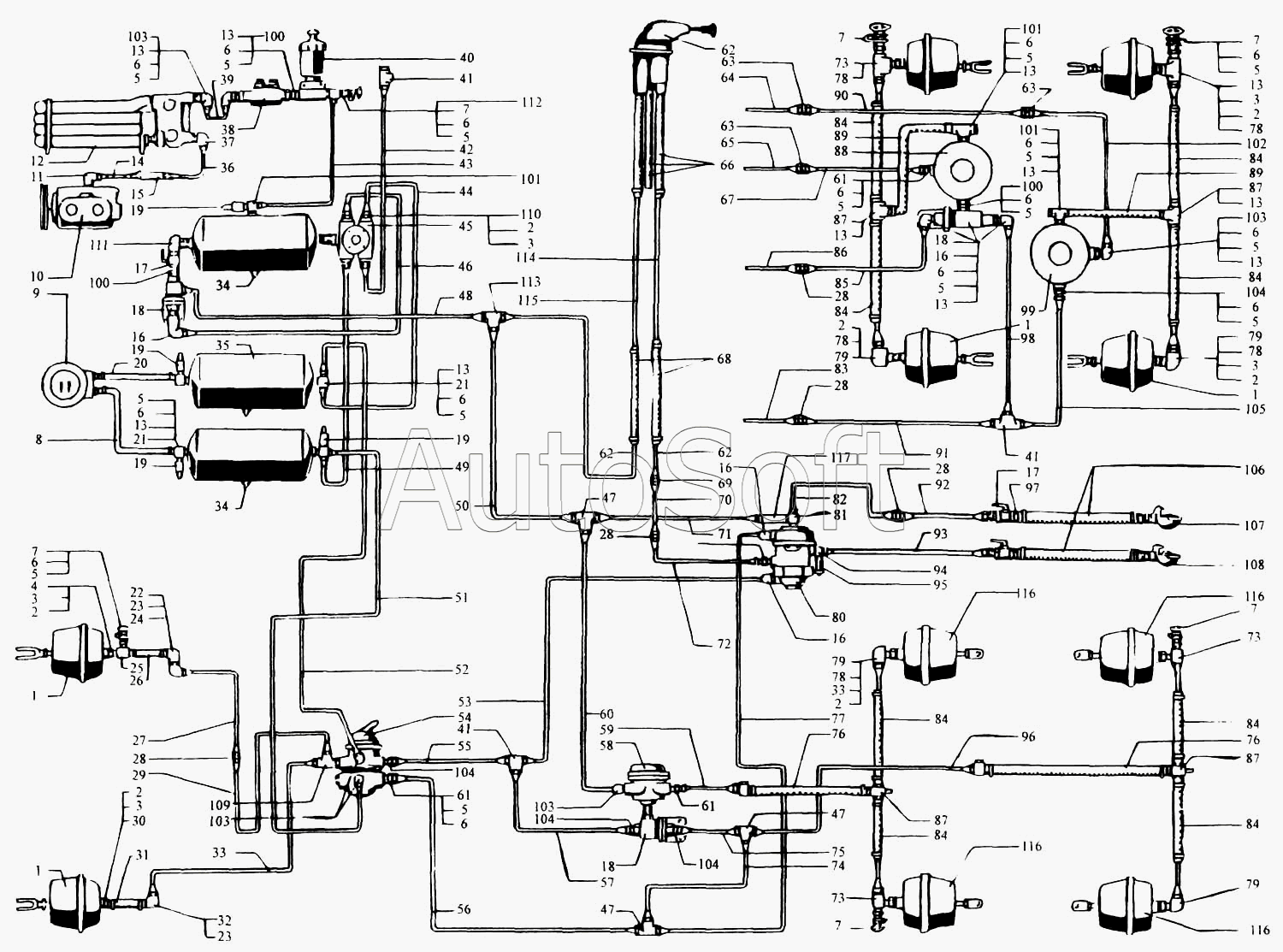

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Воздухопроводы и аппараты тормозной системы
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
14
15
15
16
16
16
16
17
17
18
18
18
19
19
19
19
20
21
21
22
23
23
24
25
26
27
28
28
28
28
28
29
29
30
31
31
32
33
33
34
34
35
36
37
38
39
40
41
41
41
42
43
44
45
46
47
47
47
48
49
50
51
51
52
52
53
54
55
56
57
58
59
60
61
61
61
62
62
62
62
63
63
63
64
65
66
66
67
67
68
68
69
70
71
72
73
73
73
74
75
76
76
76
77
78
78
78
78
78
79
79
79
79
80
81
82
83
84
84
84
84
84
84
84
84
84
85
86
86
87
87
87
87
88
89
89
89
90
91
92
93
94
95
96
97
98
99
100
100
100
101
101
101
102
103
103
103
103
104
104
104
104
105
106
106
107
108
109
110
111
112
113
114
115
116
116
116
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Камера тормозная типа 30" передн. | |
| 2 | 2***1 | Кольцо 014-018-25-2-2 | |
| 3 | 6***2 | Шайба | |
| 4 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 5 | 2***8 | Кольцо 020-025-30-1-2 | |
| 6 | 2***7 | Шайба уплотнительная | |
| 7 | 1***0 | Клапан контрольного вывода в сборе | |
| 8 | 2***6 | Шланг соединительвый | |
| 9 | 1***0 | Манометр двухстрелочный | |
| 10 | 1***2 | Компрессор | |
| 11 | 3***9 | Угольник К 3/8"хМ20х1,5 | |
| 12 | 1***0 | Водоотделитель в сборе | |
| 13 | 3***9 | Гайка М22х1,5 | |
| 14 | 2***0 | Трубка от компрессора к влагомаслоотделителю передняя | |
| 15 | 2***1 | Шланг соединительный | |
| 15 | 2***1 | Шланг соединительный | |
| 16 | 3***9 | Угольник М22х1,5 М16х1,5 | |
| 17 | 1***0 | Кран разобщительный в сборе | |
| 18 | 1***0 | Клапан двухмагистральный в сборе | |
| 19 | М***0 | Датчик снижения давления | |
| 20 | 2***8 | Шланг соединительвый | |
| 21 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 22 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 23 | 2***9 | Гайка М20х1,5 | |
| 24 | 2***8 | Угольник проходной | |
| 25 | 6***6 | Штуцер клапана контрольного вывода | |
| 26 | 2***1 | Шланг к правой передней тормозной камере | |
| 27 | 6***0 | Трубка к правой передней тормозной камере передняя | |
| 28 | 3***9 | Штуцер | |
| 29 | 6***3 | Трубка к правой передней тормозной камере задняя | |
| 29 | 6***0 | Трубка к правой передней тормозной камере задняя | |
| 30 | 3***9 | Штуцер | |
| 31 | 2***2 | Шланг к левой передней тормозной камере | |
| 31 | 2***2 | Шланг к левой передней тормозной камере | |
| 32 | 3***9 | Угольник проходной | |
| 33 | 6***1 | Трубка к левой передней тормозной камере | |
| 34 | 1***0 | Клапан слива конденсата | |
| 35 | 2***5 | Ресивер А40-280 | |
| 36 | 6***4 | Трубка от компрессора к водоотделителю задняя | |
| 37 | 2***5 | Угольник | |
| 38 | 1***0 | Регулятор давления с предохранительным клапаном в сборе | |
| 39 | 6***6 | Трубка к регулятору давления | |
| 40 | 1***Л | Противозамерзател ь | |
| 41 | 3***9 | Тройник проходной М16х1,5 | |
| 42 | 6***1 | Трубка к потребителям | |
| 43 | 6***7 | Трубка к конденсационному ресиверу | |
| 44 | 6***8 | Трубка к ресиверу задних тормозов | |
| 45 | 1***0 | Клапан защитный четырехконтурный в сборе | |
| 46 | 6***9 | Трубка от четырехконтурного клапана к двух-магистральному клапану | |
| 47 | 3***9 | Тройник М22х1,5 М16х1,5 | |
| 48 | 6***0 | Трубка от двухмагистрального клапана к тройнику развода воздуха | |
| 49 | 5***4 | Трубка к ресиверу передних тормозов | |
| 50 | 6***0 | Трубка питания регулятора тормозных сил среднего моста передняя | |
| 51 | 5***5 | Трубка к нижней секции тормозного крана | |
| 51 | 6***5 | Трубка к нижней секции тормозного крана | |
| 52 | 5***1 | Трубка к верхней секции тормозного крана | |
| 52 | 6***1 | Трубка к верхней секции тормозного крана | |
| 53 | 6***5 | Трубка от тормозного крана к двухпроводному клапану задняя | |
| 54 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 55 | 6***0 | Трубка от тормозного крана к двухпроводному клапану передняя | |
| 56 | 6***4 | Трубка к тормозам заднего моста передняя | |
| 57 | 6***4 | Трубка от переднего контура к двухмагистральному клапану | |
| 58 | 1***0 | Клапан ускорительный в сборе | |
| 59 | 6***9 | Трубка к тормозам среднего моста | |
| 60 | 6***1 | Трубка питания ускорительного клапана задняя | |
| 61 | 3***9 | Штуцер ввертной М22х1,5 | |
| 62 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 62 | 6***4 | Трубка крана ручного управления | |
| 63 | 3***9 | Штуцер проходной | |
| 64 | 6***8 | Трубка питания регулятора тормозных сил заднего моста передняя | |
| 65 | 5***2 | Трубка питания регулятора тормозных сил среднего моста передняя | |
| 66 | 2***2 | Шланг соединительный в сборе | |
| 66 | 2***2 | Шланг соединительный в сборе | |
| 67 | 6***4 | Трубка питания регулятора тормозных сил среднего моста задняя | |
| 67 | 6***4 | Трубка питания регулятора тормозных сил среднего моста задняя | |
| 68 | 2***8 | Шланг соединительный | |
| 68 | 2***8 | Шланг | |
| 69 | 2***6 | Штуцер | |
| 70 | 6***0 | Трубка от ручного крана к двухпроводному клапану передняя | |
| 71 | 6***4 | Трубка питания двухпроводного клапана | |
| 72 | 6***8 | Трубка от ручного крана к двухпроводному клапану задняя | |
| 73 | 6***4 | Тройник контрольного клапана | |
| 74 | 6***9 | Трубка к тормозам заднего моста средняя | |
| 75 | 6***7 | Трубка от заднего контура к двухмагистральному клапану | |
| 76 | 2***1 | Шланг к задним тормозным камерам | |
| 76 | 2***1 | Шланг к задним тормозным камерам | |
| 77 | 6***6 | Трубка от заднего контура к двухпроводному клапану | |
| 78 | 2***9 | Гайка М16х1,5 | |
| 79 | 6***8 | Угольник | |
| 80 | 1***0 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | |
| 81 | 3***9 | Тройник | |
| 82 | 6***0 | Трубка к соединительной головке магистрали питания передняя | |
| 83 | 6***0 | Трубка от тормозного крана | |
| 84 | 6***1 | Шланг к тормозным камерам заднего моста | |
| 84 | 6***1 | Шланг к тормозным камерам заднего моста | |
| 85 | 6***9 | Трубка от тормозного крана к регулятору тормозных сил среднего моста задняя | |
| 86 | 6***6 | Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя | |
| 86 | 6***6 | Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя | |
| 87 | 6***3 | Тройник | |
| 88 | 1***0 | Регулятор тормозных сил | |
| 89 | 6***0 | Шланг к задним тормозным камерам | |
| 89 | 6***0 | Шланг к задним тормозным камерам | |
| 90 | 6***9 | Трубка питания регулятора тормозных сил заднего моста средняя | |
| 91 | 6***6 | Трубка от тормозного крана к регулятору тормозных сил заднего моста средняя | |
| 92 | 6***0 | Трубка к соединительной головке магистрали питания задняя | |
| 93 | 6***0 | Трубка к разобщительному крану магистрали управления | |
| 94 | 3***9 | Тройник | |
| 95 | М***0 | Датчик пневматический сигнала торможения ММ125 | |
| 96 | 6***6 | Трубка к тормозам заднего моста средняя | |
| 97 | 3***9 | Штуцер | |
| 98 | 6***4 | Трубка от тормозного крана к двухмагистральному клапану | |
| 99 | 1***0 | Регулятор тормозных сил | |
| 100 | 3***9 | Штуцер М22х1,5 | |
| 101 | 2***8 | Тройник | |
| 102 | 6***0 | Трубка питания регулятора тормозных сил заднего моста задняя | |
| 103 | 3***9 | Угольник М22х1,5 | |
| 104 | 3***9 | Штуцер М22х1,5 М16х1,5 | |
| 105 | 6***7 | Трубка от тормозного крана к регулятору тормозных сил заднего моста задняя | |
| 106 | 5***1 | Шланг | |
| 106 | 5***1 | Шланг | |
| 107 | 1***0 | Головка соединительная магистрали питания тип "Палм" | |
| 108 | 1***1 | Головка соединительная тип "Палм" | |
| 109 | 3***9 | Тройник М16х1,5 М22х1,5 | |
| 110 | 3***9 | Штуцер 10 проходной | |
| 111 | 6***0 | Угольник разобщительного крана | |
| 112 | 2***0 | Втулка | |
| 113 | 2***0 | Тройник | |
| 114 | 2***1 | Трубка подвода воздуха | |
| 115 | 2***1 | Трубка к крану ручного управления | |
| 116 | К***1 | Камера тормозная тип 24 задняя в сборе | |
| 117 | 1***0 | Клапан обрыва в сборе |
