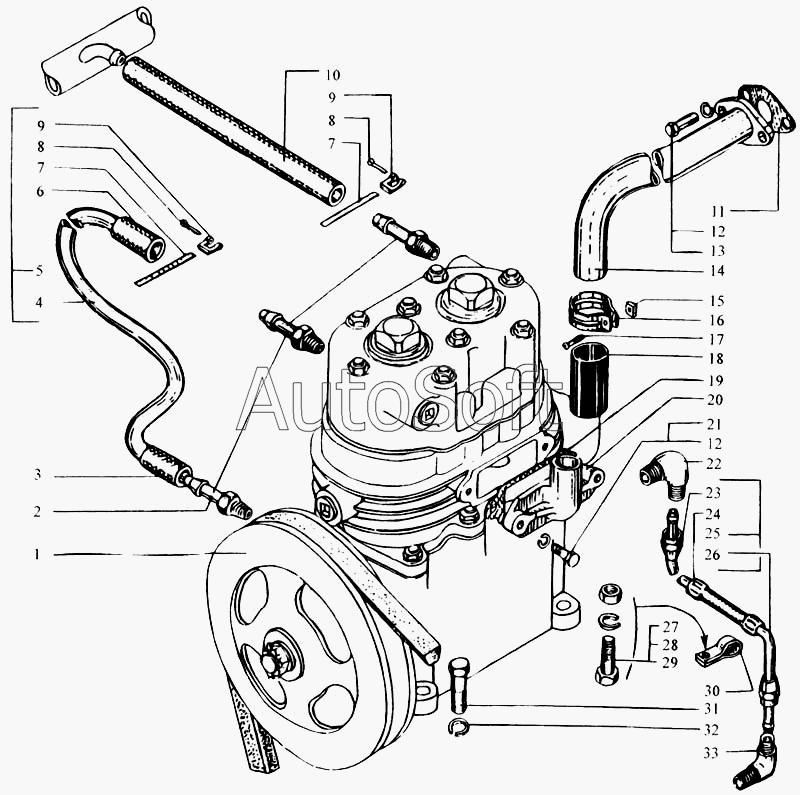

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Установка и привод компрессора
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Компрессор в сборе | |
| 2 | 3***П | Штуцер К 3/8" | |
| 3 | 2***0 | Шланг трубки подвода воды | |
| 4 | 2***1 | Трубка | |
| 5 | 2***8 | Трубка подвода воды к компрессору | |
| 6 | 2***0 | Шланг | |
| 7 | 2***9 | Лента стяжная 10х180 | |
| 8 | 2***9 | Шплинт 5,6х25 | |
| 9 | 2***2 | Пряжка хомута | |
| 10 | 2***7 | Шланг отвода воды | |
| 11 | 2***9 | Прокладка фланца трубы | |
| 12 | 2***2 | Шайба 8 пружинная | |
| 13 | 2***9 | Болт М8х1,25х25 | |
| 14 | 2***0 | Труба подвода воздуха в сборе | |
| 15 | 2***9 | Гайка М5х0,8 | |
| 16 | 2***7 | Хомут шланга | |
| 17 | 2***9 | Винт М5х0,8х30 | |
| 18 | 6***0 | Шланг | |
| 18 | 6***0 | Шланг | |
| 19 | 1***0 | Прокладка патрубка | |
| 20 | 2***5 | Патрубок подвода воздуха | |
| 21 | 2***9 | Болт М8х1,25х16 | |
| 22 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 23 | 2***0 | Трубка подвода масла передняя | |
| 24 | 2***1 | Шланг | |
| 25 | 2***1 | Трубка подвода масла в сборе | |
| 26 | 2***1 | Трубка подвода масла задняя | |
| 27 | 2***9 | Гайка М6-6Н | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 2***9 | Болт М6х1х25 | |
| 30 | 3***9 | Кляммер | |
| 31 | 2***9 | Болт М10х1,5х30 | |
| 32 | 2***2 | Шайба 10 пружинная | |
| 33 | 3***0 | Угольник М10х1хК1/4" |
