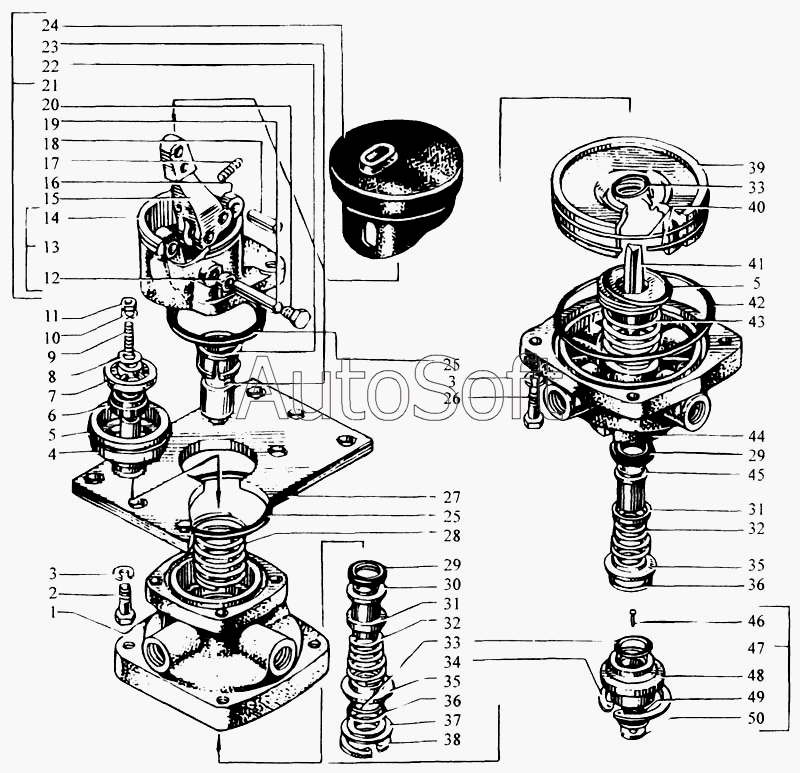

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Кран тормозной двухсекционный с рычагом
38
26
27
28
29
29
30
31
31
32
32
33
33
34
35
35
36
36
37
25
25
39
40
41
42
43
44
45
46
47
48
49
50
12
1
2
3
3
4
5
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514008 | 1***8 | Кран тормозной двухсекционный с рычагом в сборе | |
| 100-3514010 | 1***0 | Кран тормозной двухсекционный в сборе | |
| 1 | 1***0 | Корпус верхний | |
| 2 | 2***9 | Болт М8х1,25х30 | |
| 3 | 3***2 | Шайба 8 пружинная | |
| 4 | 1***2 | Поршень верхний | |
| 5 | 1***5 | Кольцо 54,2х3 | |
| 6 | 1***5 | Элемент уравновешивающий | |
| 7 | 1***6 | Тарелка пружины | |
| 8 | 3***9 | Шайба 7 | |
| 9 | 3***9 | Винт М6х35 | |
| 10 | 3***2 | Шайба 4 пружинная | |
| 11 | 2***9 | Гайка М6-6Н | |
| 12 | 1***3 | Втулка | |
| 13 | 1***1 | Корпус в сборе | |
| 14 | 1***2 | Корпус | |
| 15 | 1***4 | Рычаг | |
| 16 | 1***5 | Ролик | |
| 17 | 4***9 | Винт | |
| 18 | 4***9 | Штифт 12х39 | |
| 19 | 1***6 | Ось | |
| 20 | 1***8 | Пробка | |
| 21 | 1***0 | Рычаг тормозного крана в сборе | |
| 22 | 1***7 | Втулка | |
| 23 | 1***9 | Толкатель | |
| 24 | 1***0 | Оболочка защитная | |
| 25 | 1***3 | Кольцо прокладочное | |
| 26 | 2***9 | Болт М8х1,25х25 | |
| 27 | 1***2 | Плита опорная | |
| 28 | 1***0 | Пружина | |
| 29 | 1***4 | Колпачок | |
| 30 | 1***2 | Корпус клапана | |
| 31 | 1***3 | Кольцо клапана | |
| 32 | 1***6 | Пружина | |
| 33 | 1***8 | Кольцо 20,3х2,4 | |
| 34 | 4***2 | Кольцо упорное | |
| 35 | 1***7 | Кольцо опорное | |
| 36 | 1***9 | Кольцо 32х3 | |
| 37 | 1***0 | Обойма | |
| 38 | 4***2 | Кольцо упорное | |
| 39 | 1***2 | Поршень большой | |
| 40 | 1***3 | Кольцо 100х3 | |
| 41 | 1***4 | Поршень малый | |
| 42 | 1***9 | Кольцо 109,5х3 | |
| 43 | 1***6 | Пружина | |
| 44 | 1***0 | Корпус нижний | |
| 45 | 1***2 | Корпус клапана | |
| 46 | 1***8 | Заклепка | |
| 47 | 1***4 | Окно выпускное | |
| 48 | 1***5 | Корпус выпускного окна | |
| 49 | 1***6 | Клапан | |
| 50 | 1***7 | Шайба |
