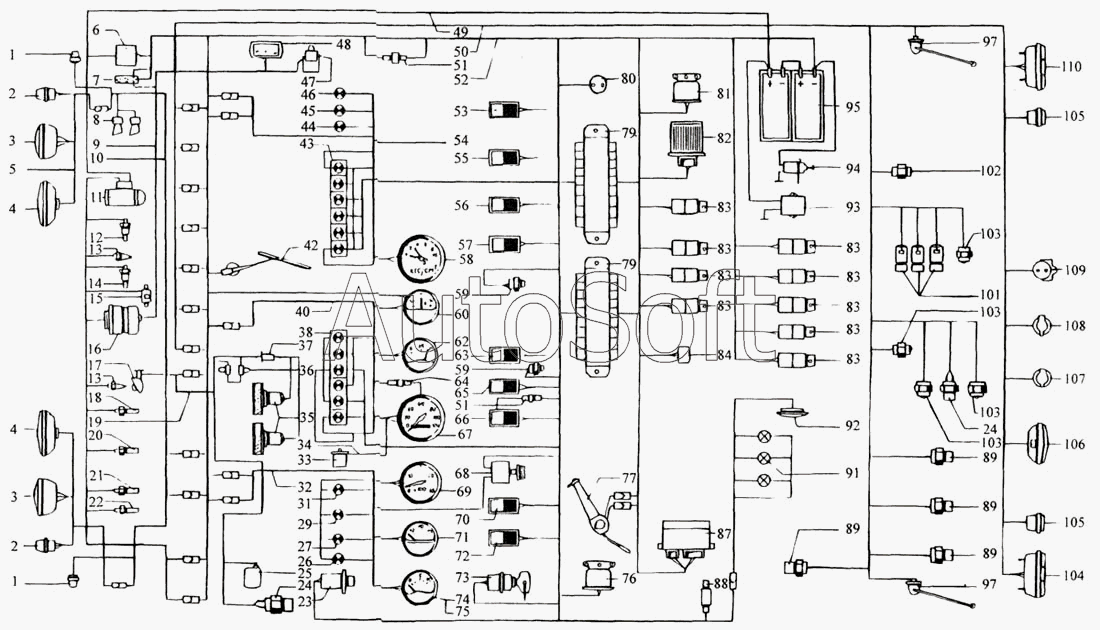

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Схема электрооборудования
1
1
1
3
3
4
4
5
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
29
31
32
33
34
34
35
36
37
38
40
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
54
55
56
57
58
59
59
60
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
79
79
80
81
82
83
83
83
83
83
83
83
83
83
84
87
88
89
89
89
89
91
91
92
93
94
95
97
97
101
102
103
103
103
103
104
104
104
105
105
106
108
109
110
110
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.3747 | 1***7 | Электромагнит клапана | |
| 2212.3803-15 | 2***5 | Лампа контрольная включения отбора мощности | |
| 26.3712 | 2***2 | Фонарь габаритный передний | |
| 26.3726010 | 2***0 | Указатель поворота передний | |
| 2601.3726010 | 2***0 | Указатель поворота передний | |
| 2622.3747000 | 2***0 | Реле блокировки стартера | |
| 443312311109 | 4***9 | Фонарь габаритный задний | |
| 5102.3709 | 5***9 | Переключатель дополнительного отопителя | |
| 65032-3718010 | 6***0 | Гидравлический корректор светового потока фар | |
| 65032-3724030 | 6***0 | Жгут проводов по лонжерону | |
| 650321-3724030 | 6***0 | Жгут проводов по лонжерону | |
| 65055-3724120 | 6***0 | Жгут проводов фар | |
| 65055-3724420 | 6***0 | Жгут фонарей полного габарита | |
| 65055-3731010 | 6***0 | Фонарь полного габарита задний | |
| 650551-3724120 | 6***0 | Жгут проводов фар | |
| 650551-3724420 | 6***0 | Жгут фонарей полного габарита | |
| ВК412 | В***2 | Выключатель стояночной тормозной системы | |
| Нагревательные элементы обогревных стекол | Н***л | Нагревательные элементы обогревных стекол | |
| П300 | П***0 | Переключатель отопителя | |
| П305 | П***5 | Выключатель обогревных стекол | |
| РС-404 | Р***4 | Реле перегрева | |
| С306Г-3721000 | С***0 | Сигнал звуковой низкого тона С306Г | |
| 1 | У***Б | Указатель поворота боковой или фонарь знака автопоезда | |
| 1 | У***Л | Повторитель боковой указателя поворота | |
| 2 | П***Б | Фонарь передний | |
| 3 | 3***0 | Фара головная | |
| 4 | Ф***0 | Фара противотуманная | |
| 5 | 6***0 | Жгут проводов фар | |
| 5 | 6***0 | Жгут проводов фар | |
| 6 | 1***0 | Блок предохранителей центральный | |
| 7 | 1***0 | Панель соединительная | |
| 8 | С***0 | Комплект рупорных звуковых сигналов | |
| 9 | 2***0 | Жгут проводов генератора | |
| 9 | 2***0 | Жгут проводов генератора | |
| 10 | 6***2 | Жгут проводов освещения | |
| 10 | 6***2 | Жгут проводов освещения | |
| 11 | 2***1 | Стартер | |
| 12 | 1***0 | Датчик сигнализации засоренности воздушного фильтра | |
| 13 | 1***0 | Свеча штифтовая | |
| 14 | Т***0 | Датчик указателя температуры воды | |
| 15 | 1***0 | Клапан электромагнитный ЭФУ | |
| 16 | 1***1 | Генератор | |
| 17 | П***У | Фонарь подкапотной подсветки | |
| 18 | Т***0 | Датчик аварийной температуры воды | |
| 19 | 6***9 | Жгут проводов переднего щита | |
| 19 | 6***9 | Жгут проводов переднего щита | |
| 20 | Д***а | Датчик засоренности масляного фильтра | |
| 21 | М***0 | Датчик аварийного давления масла | |
| 22 | М***Л | Датчик указателя давления масла | |
| 23 | 3***0 | Включатель аварийной сигнализации | |
| 24 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 25 | 1***2 | Электростеклоомыватель | |
| 26 | 2***3 | Лампа контрольная падения давления масла в двигателе | |
| 27 | 2***2 | Лампа контрольная аварийной температуры охлаждающей жидкости | |
| 28 | 1***5 | Электромагнит клапана | |
| 29 | 2***4 | Лампа контрольная засоренности масляного фильтра | |
| 30 | 1***0 | Электроклапан пневмосигнала | |
| 31 | 2***0 | Лампа контрольная засоренности воздушного фильтра | |
| 32 | 6***5 | Жгут проводов приборного щитка левого | |
| 33 | 2***0 | Датчик электроспидометра | |
| 34 | 6***2 | Жгут проводов электроспидометра | |
| 34 | 6***2 | Жгут проводов электроспидометра | |
| 35 | М***0 | Электродвигатель отопителей | |
| 36 | С***0 | Сопротивление дополнительное | |
| 37 | К***Ф | Конденсатор проходной | |
| 38 | 2***6 | Блок контрольных ламп | |
| 39 | 2***7 | Лампа контрольная включения ЭФУ | |
| 40 | 6***6 | Жгут проводов щитка приборов среднего | |
| 41 | 2***4 | Лампа контрольная падения давления воздуха в шинах прицепа | |
| 42 | 3***0 | Стеклоочиститель электрический | |
| 43 | 2***5 | Блок контрольных ламп с диодами | |
| 44 | 2***3 | Лампа контрольная включения блокировки межколесного дифференциала | |
| 45 | 2***4 | Лампа контрольная выключения блокировки межосевого дифференциала | |
| 46 | 2***5 | Лампа контрольная включения демультипликатора | |
| 47 | 1***0 | Фильтр конденсаторный | |
| 48 | 2***0 | Реле-регулятор напряжения | |
| 49 | 6***8 | Жгут проводов силовой | |
| 49 | 6***8 | Жгут проводов силовой | |
| 50 | 6***0 | Жгут проводов по лонжерону | |
| 50 | 6***0 | Жгут проводов по лонжерону | |
| 51 | 3***0 | Диод разделительный | |
| 52 | 6***0 | Жгут проводов основной | |
| 52 | 6***0 | Жгут проводов основной | |
| 53 | В***8 | Выключатель плафона кабины | |
| 54 | 6***7 | Жгут проводов приборного щитка правого | |
| 54 | 6***7 | Жгут проводов приборного щитка правого | |
| 55 | В***5 | Выключатель электроклапана блокировки межосевого дифференциала | |
| 56 | П***4 | Выключатель блокировки межколесного дифференциала | |
| 57 | П***1 | Переключатель режимов электродвигателей отопителя | |
| 58 | 1***0 | Манометр двухстрелочный | |
| 59 | 1***0 | Выключатель нагревателя топлива и ЭФУ | |
| 60 | А***0 | Амперметр | |
| 61 | В***0 | Выключатель предпускового подогревателя | |
| 62 | У***0 | Указатель уровня топлива | |
| 63 | П***3 | Переключатель датчиков указателя уровня топлива | |
| 64 | П***1 | Предохранитель плавкий 2А | |
| 65 | П***6 | Переключатель фонарей автопоезда и поворотной фары | |
| 66 | П***3 | Переключатель противотуманных фар и заднего противотуманного огня | |
| 67 | 1***0 | Спидометр электрический | |
| 68 | В***1 | Выключатель света щитка приборов с реостатом | |
| 69 | 2***0 | Тахометр | |
| 70 | П***0 | Переключатель электростеклоомывателя | |
| 71 | У***0 | Указатель температуры воды | |
| 72 | П***9 | Переключатель электростеклоочистителя | |
| 73 | 2***0 | Выключатель стартера | |
| 74 | У***0 | Указатель давления масла | |
| 75 | А***2 | Лампа | |
| 76 | Р***0 | Сигнализатор шумовой | |
| 77 | П***0 | Комбинированный переключатель света и указателей поворота | |
| 78 | П***Л | Переключатель трансмиссии и отбора мощности | |
| 79 | П***0 | Блок предохранителей | |
| 80 | 4***К | Розетка переносной лампы | |
| 81 | Р***0 | Реле стартера | |
| 82 | 2***0 | Реле блокировки стартера | |
| 83 | 1***0 | Реле | |
| 84 | Р***Л | Реле-прерыватель стояночной тормозной системы | |
| 85 | 6***2 | Жгут проводов подогревателя основной | |
| 85 | 6***2 | Жгут проводов подогревателя основной | |
| 86 | К***0 | Контактор предпускового подогревателя | |
| 87 | Р***Л | Реле указателей поворота и аварийной сигнализации | |
| 88 | 1***1 | Сопротивление тепловое | |
| 89 | М***0 | Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура | |
| 90 | 1***Л | Фара поворотная | |
| 91 | У***В | Фонарь освещения знака автопоезда | |
| 91 | У***Л | Фонарь освещения знака автопоезда | |
| 92 | П***Д | Плафон освещения кабины | |
| 93 | П***А | Розетка внешнего пуска | |
| 94 | В***0 | Выключатель "массы" | |
| 95 | 6***А | Батарея аккумуляторная | |
| 96 | 6***2 | Жгут проводов подогревателя основной | |
| 97 | 4***0 | Датчик указателя уровня топлива | |
| 98 | Э***0 | Нагреватель топлива подогревателя | |
| 99 | Р***5 | Электромагнит клапана подогревателя | |
| 100 | М***2 | Электродвигатель предпускового подогревателя | |
| 101 | 1***0 | Источник напряжения высоковольтный | |
| 102 | В***3 | Включатель сигнализации заднего хода | |
| 103 | В***0 | Выключатель сигнализации | |
| 104 | 3***0 | Фонарь задний левый | |
| 104 | 3***0 | Фонарь задний левый | |
| 105 | Ф***Б | Фонарь заднего хода | |
| 106 | 2***0 | Фонарь задний противотуманный | |
| 108 | П***0 | Розетка штепсельная прицепа | |
| 109 | П***0 | Розетка переносной лампы | |
| 110 | 3***0 | Фонарь задний правый | |
| 110 | 3***0 | Фонарь задний правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
