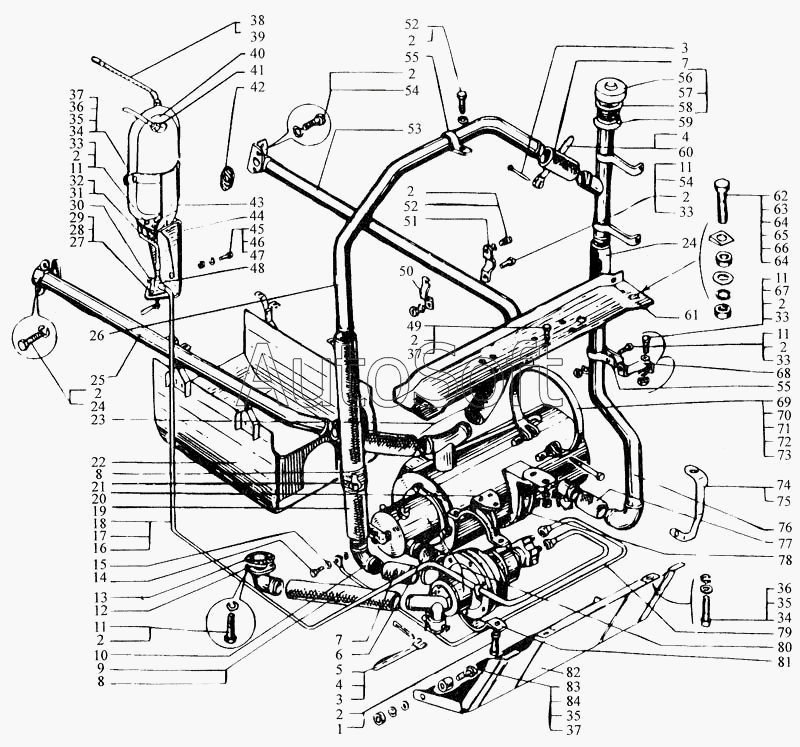

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Подогреватель предпусковой
1
2
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
33
33
34
34
35
35
35
36
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
71
71
72
73
74
75
76
77
78
79
80
80
81
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М10х1,5х40 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Шплинт 5,6х25 | |
| 4 | 2***2 | Пряжка хомута | |
| 5 | 4***9 | Лента стяжная 9,5х510 | |
| 6 | 2***6 | Шланг соединительный | |
| 7 | 2***8 | Шланг соединительный | |
| 8 | 2***4 | Оболочка предохранительная | |
| 9 | 2***0 | Шланг | |
| 10 | 2***5 | Переходник | |
| 11 | 2***9 | Болт М8х1,25х20 | |
| 12 | 2***0 | Патрубок отводящий | |
| 13 | 2***А | Прокладка фланца | |
| 14 | 2***2 | Штуцер | |
| 15 | 3***П | Шайба 10 | |
| 16 | 3***П | Шайба 12,5 | |
| 17 | 3***9 | Штуцер М12х1,25 | |
| 18 | 2***0 | Трубка от крана к насосу | |
| 19 | 6***9 | Шланг | |
| 20 | 2***1 | Кронштейн насосного агрегата | |
| 21 | 3***9 | Стяжка 8х107 | |
| 22 | 6***1 | Направляющая газов | |
| 23 | 2***4 | Шланг соединительный заливной трубы | |
| 24 | 2***9 | Болт М8х1,25х30 | |
| 25 | 2***3 | Труба к правому блоку | |
| 26 | 6***7 | Труба от водяного насоса | |
| 27 | 2***9 | Болт М6х1х25 | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 2***9 | Гайка М6-6Н | |
| 30 | 2***4 | Пробка | |
| 31 | 2***2 | Шланг от бачка к крану | |
| 32 | 3***9 | Штуцер К 1/4" М20х1,5 | |
| 33 | 2***9 | Гайка М8 | |
| 34 | 2***9 | Болт М10х1,25х25 | |
| 35 | 2***9 | Шайба 10 | |
| 36 | 2***2 | Шайба 10 пружинная | |
| 37 | 2***9 | Гайка М10х1,5 | |
| 38 | 2***0 | Шланг от фильтра тонкой очистки топлива к бачку | |
| 39 | 2***6 | Шайба уплотнительная | |
| 40 | 2***0 | Бачок топливный подогревателя | |
| 41 | 3***9 | Угольник М20х1,5 К1/4" | |
| 42 | 2***6 | Прокладка | |
| 43 | 2***8 | Кронштейн | |
| 44 | 2***0 | Кронштейн бачка ПЖД | |
| 45 | 2***9 | Болт М12х1,75х30 | |
| 46 | 2***2 | Шайба 12 пружинная | |
| 47 | 2***9 | Гайка М12х1,75 | |
| 48 | 2***0 | Кран ПП6-2 | |
| 49 | 2***9 | Болт М10х1,5х30 | |
| 50 | 2***2 | Скоба нижняя | |
| 51 | 2***1 | Скоба верхняя | |
| 52 | 2***9 | Болт М8х1,25х16 | |
| 53 | 6***4 | Труба к левому блоку | |
| 54 | 2***9 | Болт М8х1,25х25 | |
| 55 | 3***9 | Кляммер 32 | |
| 56 | 2***1 | Крышка | |
| 57 | 2***2 | Крышка в сборе | |
| 58 | 2***А | Прокладка | |
| 59 | 6***5 | Труба заливная | |
| 60 | 2***7 | Лента стяжного хомута | |
| 61 | 2***2 | Балка крепления подогревателя | |
| 62 | 2***9 | Болт М16х1,5х60 | |
| 63 | 2***1 | Пластина | |
| 64 | 2***9 | Гайка М16х1,5 | |
| 65 | 2***9 | Шайба 16 | |
| 66 | 2***2 | Шайба 16 пружинная | |
| 67 | 2***9 | Шайба 8 | |
| 68 | 2***6 | Кронштейн | |
| 69 | 2***2 | Хомут крепления подогревателя | |
| 71 | 2***А | Втулка | |
| 71 | 2***3 | Сухарь хомута | |
| 72 | 2***4 | Сухарь болта | |
| 73 | 2***9 | Болт М8х1,25х65 | |
| 74 | 6***3 | Кронштейн крепления кожуха левый | |
| 75 | 6***2 | Кронштейн крепления кожуха правый | |
| 76 | 6***2 | Труба заливная промежуточная | |
| 77 | 2***8 | Шланг соединительный | |
| 78 | 2***4 | Кронштейн котла подогревателя | |
| 79 | 2***0 | Трубка от насоса к клапану | |
| 80 | 6***8 | Кожух защитный | |
| 80 | П***У | Подогреватель предпусковой (комплект) | |
| 81 | 2***6 | Хомут | |
| 83 | 2***9 | Болт М10х1,5х45 | |
| 84 | 2***9 | Подушка крепления радиатора малая |
