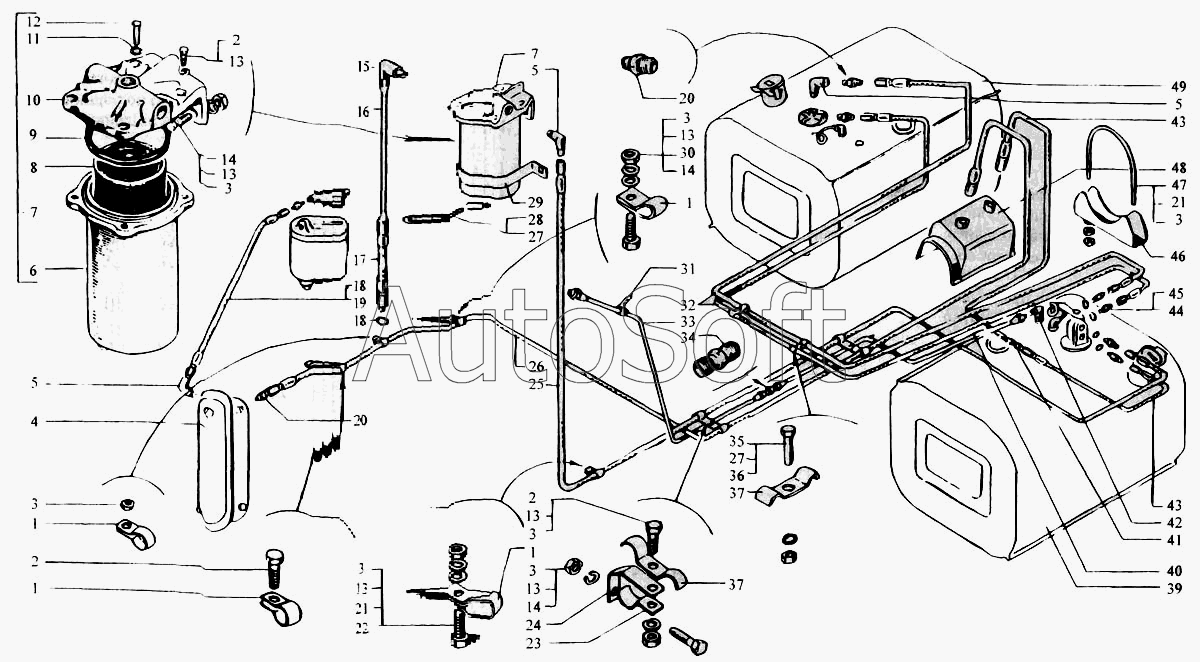

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Баки топливные. Топливопроводы. Фильтр грубой очистки топлива
36
21
21
22
23
24
24
25
26
27
27
28
29
30
31
33
34
35
20
20
37
37
39
39
40
41
42
43
43
44
45
46
47
48
49
49
3
3
3
3
3
3
3
4
32
1
1
1
1
2
2
2
5
5
5
6
7
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250-3570322 | 2***2 | Втулка | |
| 256Б-1104570-01 | 2***1 | Шланг соединительный | |
| 260-1104676 | 2***6 | Штуцер | |
| 314612-П29 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 315409-П29 | 3***9 | Кляммер 10 двойной | |
| 347928-П29 | 3***9 | Кляммер 10 | |
| 5444-1104559 | 5***9 | Трубка топливная | |
| 5444-1104559 | 5***9 | Трубка топливная | |
| 6437-1104555 | 6***5 | Трубка соединительная | |
| 6443-1104507-10 | 6***0 | Трубка топливная от правого бака к распределительному крану | |
| 6510-1104140 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 6510-1104142 | 6***2 | Шланг соединительный | |
| 6510-3506167 | 6***7 | Скоба 10 трубки | |
| 1 | 3***9 | Кляммер 18,5 | |
| 2 | 2***9 | Болт М8х1,25х30 | |
| 3 | 2***9 | Гайка М8 | |
| 4 | 2***0 | Бачок топливный подогревателя | |
| 5 | 3***9 | Угольник М20х1,5 К1/4" | |
| 6 | 2***6 | Корпус фильтра в сборе | |
| 7 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 8 | 2***8 | Элемент фильтрующий | |
| 9 | 2***А | Прокладка крышки | |
| 10 | 2***0 | Крышка топливного фильтра | |
| 11 | 2***4 | Прокладка пробки | |
| 12 | 2***4 | Пробка фильтра | |
| 13 | 2***2 | Шайба 8 пружинная | |
| 14 | 2***9 | Болт М8х1,25х25 | |
| 15 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 16 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 17 | 2***1 | Шланг соединительный | |
| 18 | 2***6 | Шайба уплотнительная | |
| 19 | 2***0 | Шланг от фильтра тонкой очистки топлива к бачку | |
| 20 | 3***9 | Штуцер К 1/4" М20х1,5 | |
| 21 | 2***9 | Шайба 8 | |
| 22 | 2***9 | Болт М8х1,25х20 | |
| 23 | 2***5 | Скоба 6 | |
| 24 | 2***9 | Гайка М8 | |
| 24 | 2***2 | Кронштейн крепления трубок | |
| 25 | 2***2 | Топливопровод | |
| 26 | 2***2 | Топливопровод от фильтра тонкой очистки к обогревателю топлива | |
| 27 | 2***2 | Шайба 6 пружинная | |
| 28 | 2***9 | Болт М6х1х16 | |
| 29 | 2***5 | Хомут крепления фильтра грубой очистки топлива | |
| 30 | 2***9 | Шайба 8 | |
| 31 | 3***9 | Стяжка 8х107 | |
| 32 | 6***7 | Топливопровод от правого бака к распределительному крану | |
| 33 | 6***0 | Трубка топливная от форсунки к штуцеру | |
| 34 | 3***9 | Штуцер М10х1хМ10х1 | |
| 35 | 2***9 | Болт М6х1х25 | |
| 36 | 2***9 | Гайка М6-6Н | |
| 37 | 2***7 | Скоба крепления трубок | |
| 39 | 6***9 | Бак топливный левый | |
| 39 | 6***9 | Бак топливный левый | |
| 40 | 6***6 | Трубка топливная от штуцера к левому баку | |
| 41 | 3***9 | Штуцер 14 проходной | |
| 42 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 43 | 2***1 | Топливопровод от обогревателя к штуцеру | |
| 44 | 3***9 | Штуцер ввертный М16х1,5 М20х1,5 | |
| 45 | 2***4 | Шайба уплотнительная | |
| 46 | 6***6 | Хомут обогревателя | |
| 47 | 6***8 | Стремянка | |
| 48 | 6***2 | Обогреватель топлива | |
| 49 | 6***8 | Бак топливный правый | |
| 49 | 6***8 | Бак топливный правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
