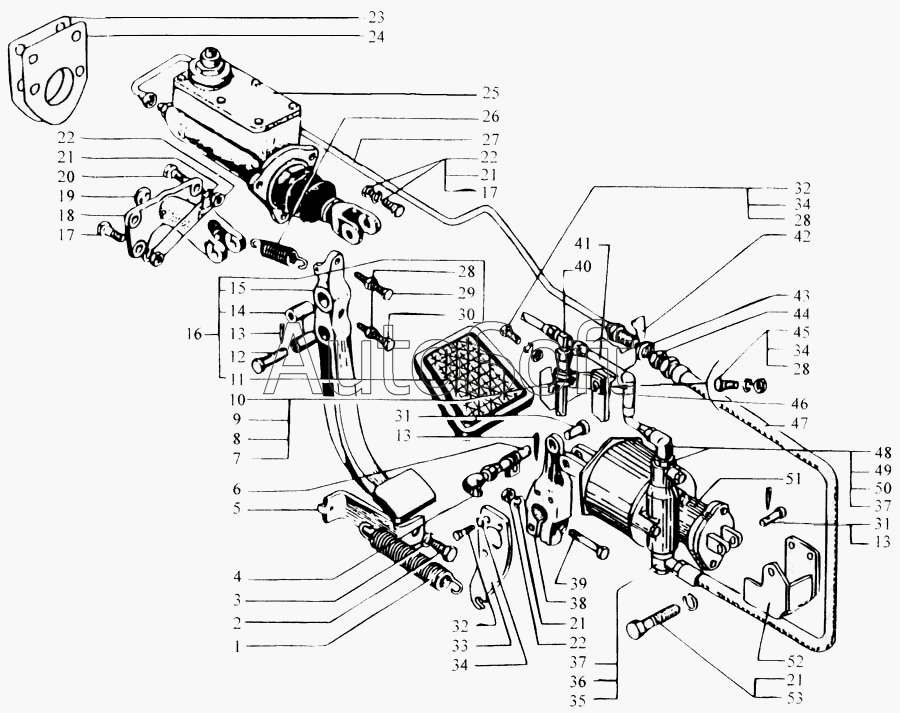

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Привод управления сцеплением (с 2000 г)
41
29
30
31
31
32
32
33
34
34
34
35
36
37
37
38
39
40
41
28
28
28
42
43
44
45
46
47
48
49
50
51
52
53
15
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
1
16
17
17
18
19
20
21
21
21
21
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Пружина пневмопоршня | |
| 2 | 2***9 | Болт М12х1,75х40 | |
| 3 | 2***2 | Шайба 12 пружинная | |
| 4 | 3***9 | Угольник | |
| 5 | 2***0 | Кронштейн пружины | |
| 6 | 2***0 | Трубопровод подводящий | |
| 7 | 2***9 | Гайка М6-6Н | |
| 8 | 2***2 | Шайба 6 пружинная | |
| 9 | 2***9 | Болт М6х1х20 | |
| 10 | 3***9 | Кляммер воздухопровода 8х10 | |
| 11 | 2***1 | Подушка площадки педали в сборе | |
| 12 | 2***9 | Палец 12х45 | |
| 13 | 2***9 | Шплинт разводной 3,6х20 | |
| 14 | 2***2 | Втулка педали | |
| 15 | 5***0 | Педаль сцепления с площадкой | |
| 16 | 5***0 | Педаль сцепления в сборе | |
| 17 | 2***9 | Болт М10х1,5х45 | |
| 18 | 2***8 | Кронштейн педали | |
| 19 | 2***5 | Шайба специальная | |
| 20 | 2***9 | Болт М10х1,5х35 | |
| 21 | 2***2 | Шайба 10 пружинная | |
| 22 | 2***9 | Гайка М10х1,5 | |
| 23 | 2***9 | Уплотнитель педали сцепления | |
| 24 | 2***8 | Усилитель крепления педали | |
| 25 | 2***0 | Главный цилиндр выключения сцепления в сборе | |
| 26 | 2***4 | Пружина возвратная педали | |
| 27 | 2***1 | Трубопровод главного цилиндра | |
| 28 | 2***9 | Гайка М8 | |
| 29 | 2***9 | Болт М8х1,25х35 | |
| 30 | 3***9 | Болт | |
| 31 | 2***9 | Палец 12х38 | |
| 32 | 2***9 | Болт М8х1,25х16 | |
| 33 | 2***6 | Рычаг пружины | |
| 34 | 2***2 | Шайба 8 пружинная | |
| 35 | 6***7 | Болт приводной | |
| 36 | 6***6 | Наконечник | |
| 37 | 2***7 | Кольцо 018-022-25-2-2 | |
| 38 | 2***7 | Рычаг | |
| 39 | 2***9 | Болт М10х1,5х50 | |
| 40 | 3***9 | Тройник проходной М16х1,5 | |
| 41 | 2***0 | Трубопровод подводящий в сборе | |
| 41 | 2***0 | Трубопровод подводящий в сборе | |
| 42 | 2***0 | Кронштейн | |
| 43 | 2***9 | Шайба 20 | |
| 44 | 2***9 | Гайка М20х1,5 | |
| 45 | 2***9 | Болт М8х1,25х25 | |
| 46 | 2***2 | Кронштейн крепления трубок | |
| 47 | 2***0 | Шланг промежуточный | |
| 48 | 6***8 | Угольник | |
| 49 | 3***2 | Гайка М16 | |
| 50 | 6***2 | Шайба | |
| 51 | 1***0 | Пневмогидроусилитель сцепления | |
| 52 | 2***3 | Кронштейн | |
| 53 | 2***9 | Болт М10х1,5х30 |
