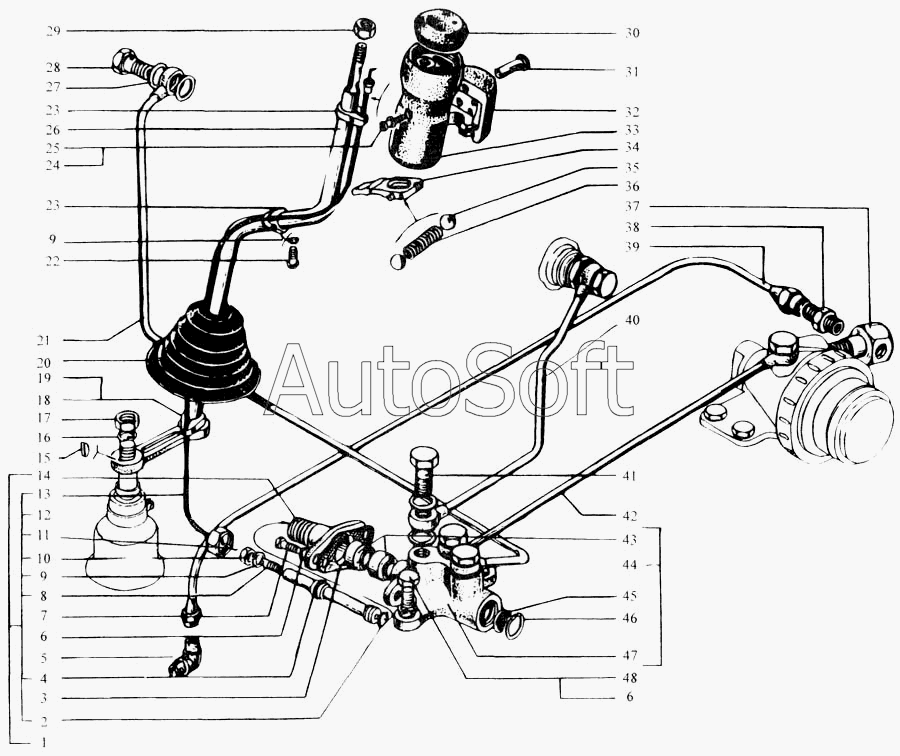

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Рычаг переключения передач. Кран управления
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 347928-П29 | 3***9 | Кляммер 10 | |
| 6437-1723200 | 6***0 | Кран управления механизмом переключения дополнительной коробки | |
| 1 | 6***8 | Трос крана управления в сборе | |
| 2 | 1***4 | Кольцо | |
| 3 | 1***3 | Прокладка крышки крана | |
| 4 | 1***4 | Золотник крана | |
| 5 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 6 | 2***2 | Шайба 8 пружинная | |
| 7 | 2***9 | Болт М8х1,25х20 | |
| 8 | 1***6 | Наконечник троса | |
| 9 | 2***2 | Шайба 5 пружинная | |
| 10 | 2***9 | Гайка М5х0,8 | |
| 11 | 6***2 | Трос | |
| 12 | 6***0 | Трос с золотником | |
| 13 | 6***2 | Оболочка направляющая | |
| 14 | 1***2 | Крышка корпуса крана | |
| 15 | 3***2 | Шпонка сегментная 4х65 | |
| 16 | 2***2 | Шайба 14 пружинная | |
| 17 | 2***9 | Гайка М14х1,5 | |
| 18 | 2***0 | Хомут | |
| 19 | 2***6 | Хомут | |
| 20 | 2***1 | Уплотнитель рычага | |
| 21 | 2***0 | Трубопровод | |
| 22 | 2***9 | Винт М5х0,8х18 | |
| 23 | 2***4 | Хомут | |
| 24 | 2***2 | Шайба 4 | |
| 25 | 8***9 | Винт М4х23 | |
| 26 | 6***8 | Рычаг переключения передач | |
| 27 | 3***П | Шайба 10 | |
| 28 | 3***П | Болт М10х1х22 | |
| 29 | 2***9 | Гайка 2М12х1,25.5.019 | |
| 30 | 2***8 | Крышка верхняя | |
| 31 | 2***4 | Винт установочный | |
| 32 | 2***2 | Крышка корпуса | |
| 33 | 1***0 | Корпус переключателя | |
| 34 | 1***1 | Переключатель | |
| 35 | 1***5 | Шарик | |
| 36 | 1***6 | Пружина | |
| 37 | 2***4 | Тройник специальный | |
| 38 | 3***9 | Штуцер ввертной К1/8"хМ10х1 | |
| 39 | 6***0 | Трубопровод | |
| 40 | 2***0 | Трубопровод | |
| 41 | 2***4 | Болт | |
| 42 | 2***0 | Трубопровод | |
| 43 | 1***6 | Гнездо золотника | |
| 44 | 1***0 | Корпус крана в сборе | |
| 45 | 1***8 | Фильтр крана | |
| 46 | 1***0 | Кольцо запорное | |
| 47 | 1***4 | Корпус крана | |
| 48 | 2***9 | Болт М8х1,25х25 |
