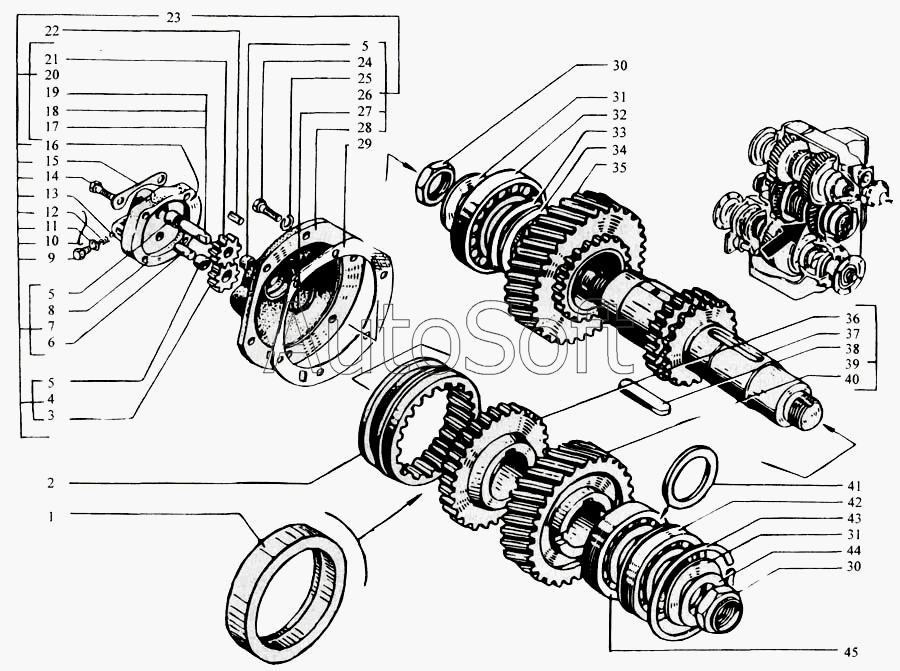

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Вал промежуточный и масляный насос
35
24
25
26
27
28
29
30
30
31
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
5
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Втулка | |
| 2 | 2***6 | Муфта | |
| 3 | 2***2 | Шестерня ведомая | |
| 4 | 2***0 | Шестерня ведомая масляного насоса в сборе | |
| 5 | 2***1 | Втулка | |
| 6 | 2***5 | Ось ведомая шестерни | |
| 7 | 2***5 | Корпус масляного насоса с осью в сборе | |
| 8 | 2***0 | Корпус масляного насоса | |
| 9 | 2***6 | Пробка клапана | |
| 10 | 2***8 | Шплинт 1,2х250 | |
| 11 | 3***П | Шайба 14 | |
| 12 | 2***7 | Пружина | |
| 13 | 2***3 | Шарик-фиксатор | |
| 14 | 3***9 | Болт М10х35 | |
| 15 | 2***А | Прокладка стопорная | |
| 16 | 2***9 | Прокладка | |
| 17 | 2***6 | Шарик | |
| 18 | 2***6 | Кольцо запорное | |
| 19 | 2***2 | Валик | |
| 20 | 2***2 | Шестерня ведущая масляного насоса в сборе | |
| 21 | 2***2 | Шестерня ведущая | |
| 22 | 2***П | Штифт 5х16 | |
| 23 | 2***1 | Насос масляный раздаточной коробки в сборе | |
| 24 | 2***9 | Болт М10х1,5х30 | |
| 25 | 2***2 | Шайба 10 пружинная | |
| 26 | 2***1 | Основание масляного насоса в сборе | |
| 27 | 2***1 | Манжета | |
| 28 | 2***1 | Основание масляного насоса | |
| 29 | 2***9 | Прокладка | |
| 30 | 3***П | Гайка М39х2 | |
| 31 | 2***9 | Шайба упорная | |
| 32 | 1***М | Подшипник роликовый | |
| 33 | 2***1 | Шайба упорная | |
| 34 | 2***9 | Шайба опорная | |
| 35 | 2***5 | Шестерня | |
| 36 | 2***0 | Шестерня | |
| 37 | 2***5 | Вал промежуточный | |
| 38 | 3***П | Шпонка 18х11х110 | |
| 39 | 6***4 | Вал промежуточный в сборе | |
| 40 | 6***8 | Шестерня | |
| 41 | 2***4 | Шайба распорная | |
| 42 | 5***2 | Подшипник шариковый | |
| 43 | 2***3 | Кольцо упорное | |
| 44 | 2***3 | Пружина тарельчатая | |
| 45 | 1***М | Подшипник роликовый |
