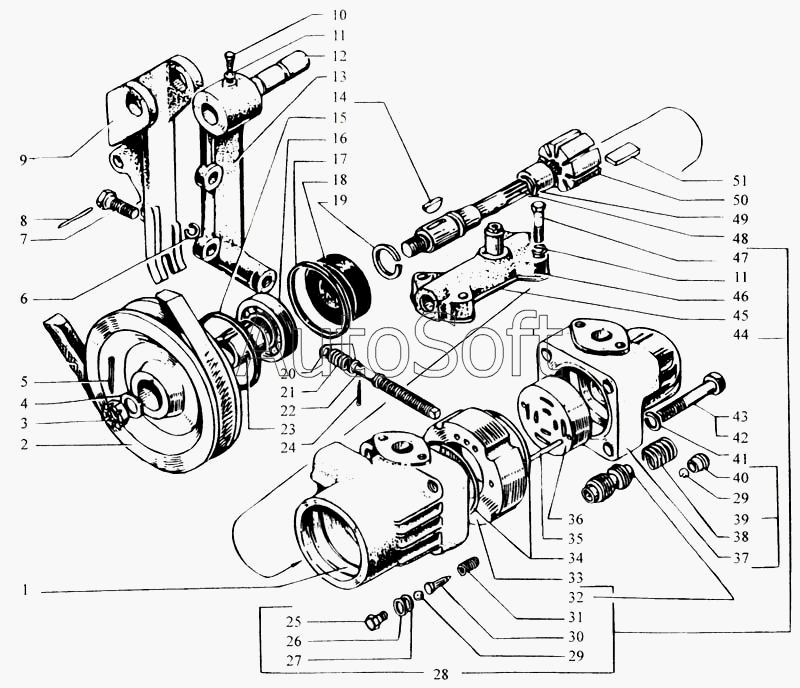

Каталог запасных частей к технике: КрАЗ-6443 (каталог 2004 г). Насос масляный
39
26
27
28
29
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
12
1
2
3
4
5
6
7
8
9
10
11
11
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6505-3407190-10 | 6***0 | Насос масляный рулевого усилителя с натяжным устройством | |
| 6505-3407199 | 6***9 | Насос усилителя без коллектора и шкива | |
| 1 | 1***1 | Корпус насоса | |
| 2 | 2***Б | Шкив насоса | |
| 3 | 4***4 | Гайка М16х1,5 | |
| 4 | 1***1 | Шайба 16 | |
| 5 | 2***5 | Шплинт 4х36 | |
| 6 | 2***2 | Шайба 12 пружинная | |
| 7 | 2***9 | Болт М12х30 | |
| 8 | 2***4 | Шплинт 1,6х25 | |
| 9 | 2***3 | Кронштейн неподвижный | |
| 10 | 2***9 | Болт М6х1х12 | |
| 11 | 2***2 | Шайба 6 пружинная | |
| 12 | 2***4 | Ось кронштейна | |
| 13 | 2***5 | Кронштейн подвижный | |
| 14 | 4***5 | Шпонка сегментная 5х7,5 | |
| 15 | 3***2 | Кольцо стопорное | |
| 16 | 1***9 | Подшипник шариковый радиальный | |
| 17 | 1***А | Проставка насоса | |
| 18 | 3***П | Манжета 24х46 | |
| 19 | 3***П | Шайба | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 2***2 | Пружина регулировочного винта | |
| 22 | 2***6 | Винт регулировочный | |
| 23 | 1***7 | Втулка шкива | |
| 24 | 2***9 | Шплинт разводной 3х20 | |
| 25 | 5***7 | Седло предохранительного клапана | |
| 26 | 8***П | Шайба регулировочная | |
| 27 | 8***П | Шайба регулировочная | |
| 28 | 6***0 | Клапан перепускной | |
| 29 | 8***П | Шарик | |
| 30 | 5***5 | Направляющая пружины | |
| 31 | 5***2 | Пружина предохранительного клапана | |
| 32 | 5***1 | Золотник перепускной | |
| 33 | 5***3 | Статор насоса | |
| 34 | 1***2 | Кольцо уплотнительное | |
| 35 | 8***П | Штифт установочный | |
| 36 | 1***5 | Диск распределительный | |
| 37 | 6***3 | Крышка насоса | |
| 38 | 1***1 | Пружина перепускного клапана | |
| 39 | 6***2 | Крышка насоса в сборе | |
| 40 | 8***П | Седло уплотнительное | |
| 41 | 4***7 | Шайба 10 | |
| 42 | 3***8 | Болт | |
| 43 | 3***8 | Болт | |
| 44 | 6***0 | Насос с коллектором и шкивом в сборе | |
| 45 | 1***7 | Прокладка уплотнительная коллектора | |
| 46 | 2***0 | Коллектор насоса | |
| 47 | 2***9 | Болт М6х1х35 | |
| 48 | 1***7 | Валик насоса | |
| 49 | 1***1 | Подшипник игольчатый | |
| 50 | 5***8 | Ротор насоса | |
| 51 | 5***1 | Лопасть ротора |
