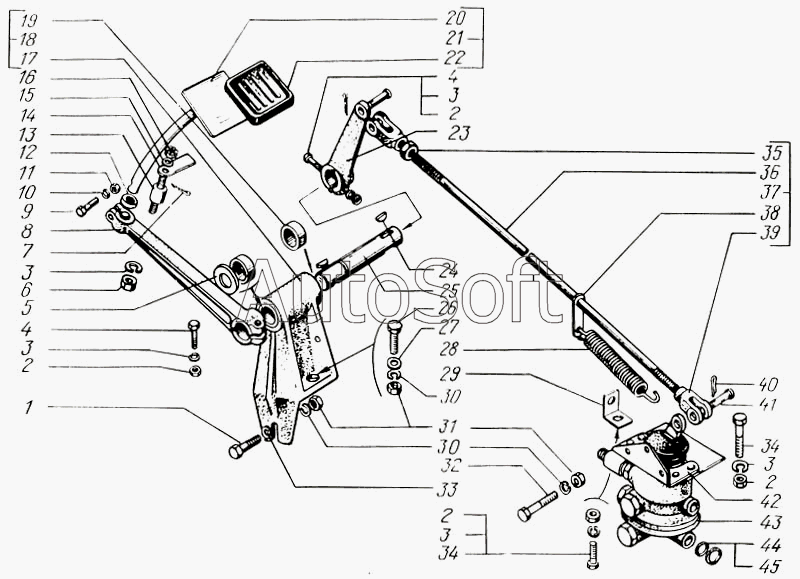

Каталог запасных частей к технике: КрАЗ-65055. Педаль тормозная и привод управления двухсекционным тормозным краном
35
24
25
26
27
28
29
30
30
31
32
33
34
34
23
36
37
38
39
40
41
42
43
45
44
12
1
2
2
2
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65032-3514005 | 6***5 | Кран тормозной с арматурой | |
| 1 | 2***9 | Болт М12х1,75х45 | |
| 2 | 2***9 | Гайка М10х1,5 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 2***9 | Болт М10х1,5х50 | |
| 5 | 2***7 | Кольцо Б25 | |
| 6 | 2***9 | Гайка М10х1,25 | |
| 7 | 2***9 | Шплинт 2,5х20 | |
| 8 | 2***6 | Основание педали | |
| 9 | 2***9 | Болт М8х1,25х40 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***9 | Гайка М8 | |
| 12 | 2***5 | Шайба защитная | |
| 13 | 2***2 | Ось защелки | |
| 14 | 2***1 | Защелка педали тормоза | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 2***9 | Гайка М10х1,25 | |
| 17 | 2***0 | Кронштейн педали | |
| 18 | 2***0 | Кронштейн педали со втулкой в сборе | |
| 19 | 2***9 | Втулка малая | |
| 20 | 6***4 | Педаль тормоза | |
| 21 | 6***0 | Педаль тормоза в сборе | |
| 22 | 6***8 | Подушка | |
| 23 | 2***0 | Рычаг | |
| 24 | 3***2 | Шпонка сегментная 6х9 | |
| 25 | 2***0 | Валик педали | |
| 26 | 2***1 | Пружина | |
| 27 | 2***6 | Угольник | |
| 28 | 2***9 | Болт М10х1,5х35 | |
| 29 | 2***9 | Гайка М12х1,75 | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 2***9 | Болт М12х1,75х30 | |
| 32 | 3***9 | Заглушка | |
| 33 | 2***7 | Шайба уплотнительная | |
| 34 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 35 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 36 | 2***0 | Кронштейн | |
| 37 | 2***9 | Палец 12х38 | |
| 38 | 2***9 | Шплинт разводной 4х25 | |
| 39 | 2***2 | Вилка | |
| 40 | 2***5 | Планка пружины | |
| 41 | 2***2 | Тяга в сборе | |
| 42 | 2***4 | Тяга | |
| 43 | 2***9 | Гайка 2М12х1,25.5.019 | |
| 44 | 2***8 | Кольцо | |
| 45 | 2***7 | Шайба уплотнительная |
