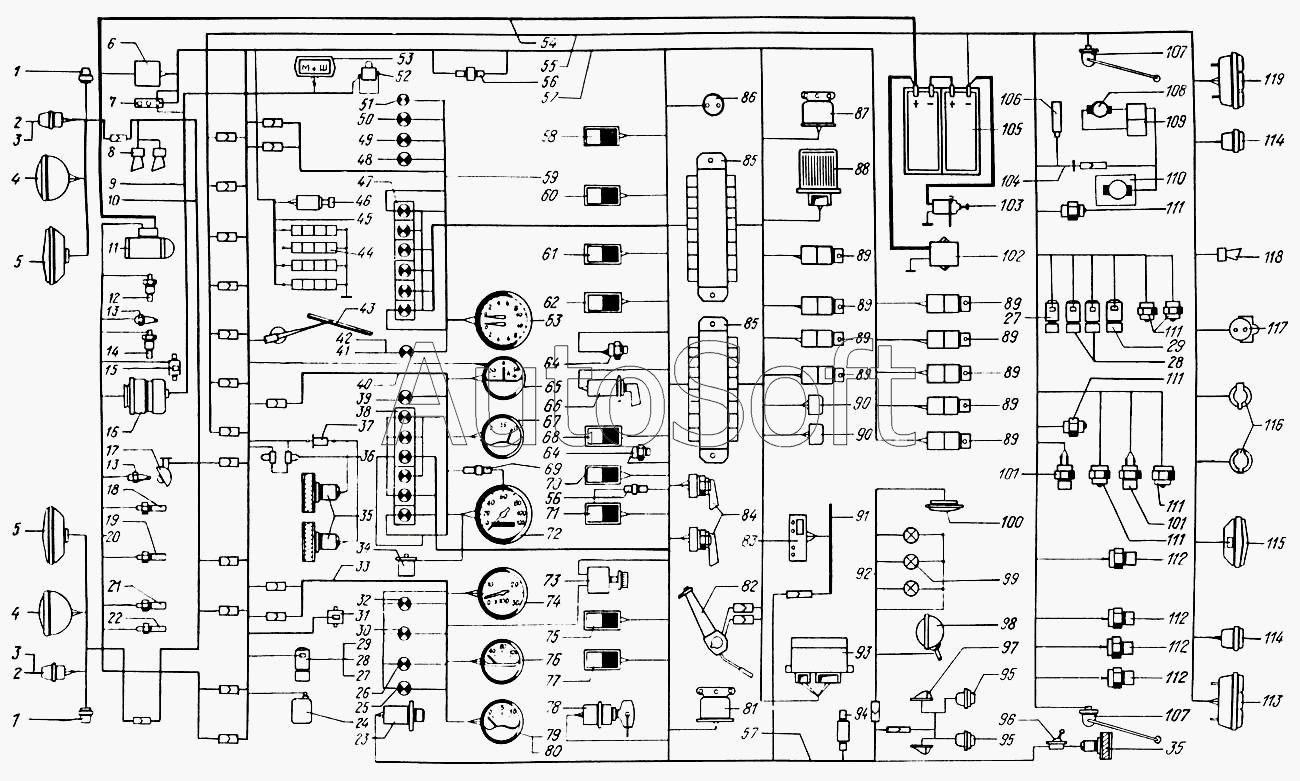

Каталог запасных частей к технике: КрАЗ-65055. Схема электрооборудования
1
1
2
2
3
3
4
4
4
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
32
33
33
34
35
35
36
37
38
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
55
55
56
56
57
57
57
58
59
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
89
89
89
89
89
89
89
89
90
90
91
92
93
94
95
95
96
97
98
99
100
101
101
102
103
104
105
105
106
107
107
108
109
110
111
111
111
111
111
112
112
112
112
113
114
114
115
115
116
117
118
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***Б | Указатель поворота боковой или фонарь знака автопоезда | |
| 2 | П***Б | Фонарь передний | |
| 3 | 2***6 | Указатель поворота передний | |
| 4 | 3***1 | Фара головная | |
| 4 | Ф***В | Фара головная | |
| 5 | Ф***0 | Фара противотуманная | |
| 6 | 1***0 | Блок предохранителей центральный | |
| 7 | 1***0 | Панель соединительная | |
| 8 | С***1 | Сигнал звуковой электрический (комплект) | |
| 9 | 2***0 | Жгут проводов генератора | |
| 10 | 6***0 | Жгут проводов освещения | |
| 10 | 6***0 | Жгут проводов освещения | |
| 11 | 2***1 | Стартер | |
| 12 | 1***0 | Датчик сигнализации засоренности воздушного фильтра | |
| 13 | 1***0 | Свеча штифтовая | |
| 14 | Т***0 | Датчик указателя температуры воды | |
| 15 | 1***0 | Клапан электромагнитный ЭФУ | |
| 16 | 1***1 | Генератор | |
| 17 | П***У | Фонарь подкапотной подсветки | |
| 18 | Т***0 | Датчик сигнализатора аварийной температуры воды | |
| 19 | Д***а | Датчик засоренности масляного фильтра | |
| 20 | 6***1 | Жгут проводов по двигателю | |
| 21 | А***1 | Датчик аварийного давления масла | |
| 22 | М***Л | Датчик указателя давления масла | |
| 23 | 2***1 | Выключатель аварийной сигнализации | |
| 24 | 1***2 | Электростеклоомыватель | |
| 25 | 2***3 | Лампа контрольная падения давления масла в двигателе | |
| 26 | 2***2 | Лампа контрольная аварийной температуры охлаждающей жидкости | |
| 27 | 1***4 | Электроклапан противотуманного устройства, блокировки межосевого дифференциала, отключения трансмиссии, блокировки межколесного дифференциала, отбора мощности | |
| 28 | Р***0 | Электромагнит клапана противоугонного устройства, блокировки межосевого дифференциала, блокировки межколесного дифференциала, отбора мощности | |
| 29 | 1***5 | Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала | |
| 30 | 2***4 | Лампа контрольная засоренности масляного фильтра | |
| 32 | 2***0 | Лампа контрольная засоренности воздушного фильтра | |
| 33 | 6***5 | Жгут проводов приборного щитка левого | |
| 33 | 6***5 | Жгут проводов левого щитка приборов | |
| 34 | 2***0 | Датчик электроспидометра | |
| 35 | М***0 | Электродвигатель отопителей | |
| 36 | С***0 | Сопротивление дополнительное | |
| 37 | К***Ф | Конденсатор проходной | |
| 38 | 2***6 | Блок контрольных ламп | |
| 39 | 2***7 | Лампа контрольная включения ЭФУ | |
| 40 | 6***6 | Жгут проводов щитка приборов среднего | |
| 40 | 6***6 | Жгут проводов приборного щитка среднего | |
| 40 | 6***6 | Жгут проводов приборного щитка среднего | |
| 41 | 2***2 | Лампа контрольная включения подогревателя | |
| 42 | 2***4 | Лампа контрольная падения давления воздуха в шинах прицепа | |
| 43 | 3***0 | Стеклоочиститель электрический | |
| 44 | Н***л | Нагревательные элементы обогревных стекол | |
| 45 | 6***0 | Жгут проводов обогрева стекол | |
| 46 | П***5 | Выключатель обогревных стекол | |
| 47 | 2***5 | Блок контрольных ламп с диодами | |
| 48 | 2***3 | Лампа контрольная включения блокировки межколесного дифференциала | |
| 49 | 2***4 | Лампа контрольная выключения блокировки межосевого дифференциала | |
| 50 | 2***5 | Блок контрольных ламп с диодами | |
| 51 | 2***5 | Лампа контрольная включения демультипликатора | |
| 52 | 1***0 | Фильтр конденсаторный | |
| 53 | 2***0 | Реле-регулятор напряжения | |
| 54 | 6***8 | Жгут проводов силовой | |
| 54 | 6***8 | Жгут проводов силовой | |
| 55 | 6***0 | Жгут проводов по лонжерону | |
| 55 | 6***0 | Жгут проводов по лонжерону | |
| 55 | 6***0 | Жгут проводов по лонжерону | |
| 55 | 6***0 | Жгут проводов по лонжерону | |
| 56 | 3***0 | Диод разделительный | |
| 57 | 6***0 | Жгут проводов основной | |
| 57 | 6***0 | Жгут проводов основной | |
| 58 | В***8 | Выключатель плафона кабины | |
| 59 | 6***7 | Жгут проводов приборного щитка правого | |
| 59 | 6***7 | Жгут проводов приборного щитка правого | |
| 60 | В***5 | Выключатель электроклапана блокировки межосевого дифференциала | |
| 61 | П***4 | Выключатель блокировки межколесного дифференциала | |
| 62 | П***1 | Переключатель режимов электродвигателей отопителя | |
| 63 | 1***0 | Манометр двухстрелочный | |
| 64 | 1***0 | Выключатель нагревателя топлива и ЭФУ | |
| 65 | А***0 | Амперметр | |
| 66 | В***0 | Выключатель предпускового подогревателя | |
| 67 | 3***0 | Указатель уровня топлива | |
| 68 | П***3 | Переключатель датчиков указателя уровня топлива | |
| 69 | П***1 | Предохранитель плавкий 2А | |
| 70 | П***6 | Переключатель фонарей автопоезда и поворотной фары | |
| 71 | П***3 | Переключатель противотуманных фар и заднего противотуманного огня | |
| 72 | 1***0 | Спидометр | |
| 73 | В***1 | Выключатель света щитка приборов с реостатом | |
| 74 | 2***0 | Тахометр | |
| 75 | П***0 | Переключатель электростеклоомывателя | |
| 76 | 3***0 | Указатель температуры воды | |
| 77 | П***9 | Переключатель электростеклоочистителя | |
| 78 | 2***0 | Выключатель стартера | |
| 79 | 3***0 | Указатель давления масла | |
| 80 | А***2 | Лампа | |
| 81 | 7***0 | Зуммер | |
| 82 | П***0 | Комбинированный переключатель света и указателей поворота | |
| 83 | 6***1 | Таймер | |
| 84 | В***1 | Выключатель отбора мощности | |
| 85 | П***0 | Блок предохранителей освещения и потребителей | |
| 86 | 4***К | Розетка переносной лампы | |
| 87 | 7***0 | Реле стартера | |
| 88 | 2***0 | Реле блокировки стартера | |
| 89 | 1***0 | Реле | |
| 90 | Р***0 | Реле-прерыватель звукового сигнала заднего хода и стояночной тормозной системы | |
| 91 | 6***5 | Жгут проводов таймера | |
| 92 | 2***0 | Жгут проводов освещения дополнительный | |
| 93 | Р***Л | Реле-прерыватель указателей поворота | |
| 94 | 1***7 | Сопротивление тепловое | |
| 95 | 4***9 | Фонарь полного габарита задний | |
| 96 | 5***9 | Переключатель дополнительного отопителя | |
| 97 | 2***2 | Фонарь габаритный передний | |
| 98 | 1***Л | Фара-прожектор | |
| 99 | У***В | Фонарь освещения знака автопоезда | |
| 100 | П***Д | Плафон освещения кабины | |
| 101 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 102 | П***А | Розетка внешнего пуска | |
| 103 | В***0 | Выключатель "массы" | |
| 104 | 6***6 | Жгут проводов подогревателя | |
| 105 | 6***А | Батарея аккумуляторная | |
| 105 | 6***Н | Батарея аккумуляторная | |
| 106 | 4***0 | Термодатчик подогревателя | |
| 107 | А***9 | Датчик указателя уровня топлива | |
| 108 | 3***0 | Электродвигатель циркуляционного насоса | |
| 109 | Б***м | Блок управления подогревателем | |
| 110 | 1***6 | Электрооборудование подогревателя | |
| 111 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 112 | М***0 | Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура | |
| 113 | 3***0 | Фонарь задний левый | |
| 114 | Ф***0 | Фонарь заднего хода | |
| 115 | 2***0 | Фонарь задний противотуманный | |
| 115 | 2***6 | Фонарь задний противотуманный | |
| 116 | П***0 | Розетка штепсельная прицепа | |
| 117 | П***0 | Розетка переносной лампы | |
| 118 | С***0 | Сигнал звуковой низкого тона С306Г | |
| 119 | 3***0 | Фонарь задний правый |
