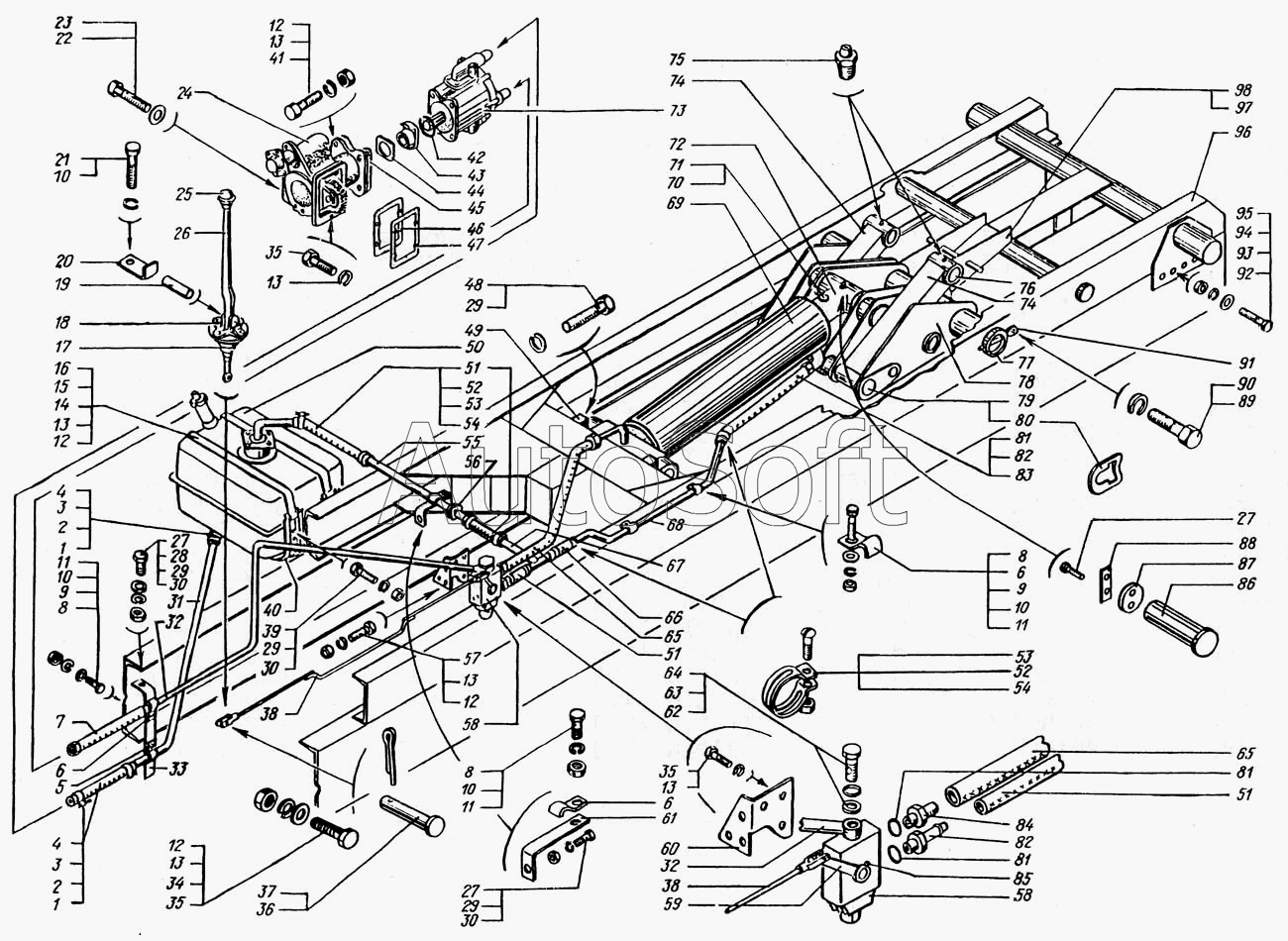

Каталог запасных частей к технике: КрАЗ-65055. Опрокидывающий механизм платформы
1
1
2
2
3
3
4
4
5
6
6
6
7
8
8
8
9
9
10
10
10
10
11
11
11
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
29
29
30
30
30
31
32
32
33
34
35
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
52
53
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
74
75
77
78
79
80
81
81
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65034-8607008 | 6***8 | Гидрораспределитель с кронштейном в сборе | |
| 1 | 6***0 | Рукав | |
| 2 | 2***7 | Лента стяжного хомута | |
| 3 | 2***0 | Лента стяжная хомута | |
| 4 | 2***9 | Шплинт 5,6х25 | |
| 5 | 6***8 | Скоба | |
| 6 | 6***4 | Скоба | |
| 7 | 6***0 | Рукав высокого давления | |
| 8 | 2***9 | Болт М8х1,25х25 | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 2***9 | Гайка М8 | |
| 12 | 2***9 | Гайка М10х1,5 | |
| 13 | 2***2 | Шайба 10 пружинная | |
| 14 | 6***0 | Хомут | |
| 15 | 2***9 | Палец 8х60 | |
| 16 | 2***9 | Шплинт 2,5х20 | |
| 17 | 6***0 | Уплотнитель пола | |
| 18 | 6***0 | Кронштейн | |
| 19 | 6***0 | Ось | |
| 20 | 6***0 | Стопор оси | |
| 21 | 2***9 | Болт М8х1,25х20 | |
| 22 | 3***П | Шайба 10 | |
| 23 | 3***6 | Болт | |
| 24 | 6***0 | Коробка отбора мощности в сборе | |
| 25 | 2***9 | Головка рычага | |
| 26 | 6***5 | Рычаг управления насосом | |
| 27 | 2***9 | Болт М12х1,75х30 | |
| 28 | 2***9 | Шайба 12 | |
| 29 | 2***2 | Шайба 12 пружинная | |
| 30 | 2***9 | Гайка М12х1,75 | |
| 31 | 6***0 | Трубка | |
| 32 | 6***5 | Трубка высокого давления | |
| 33 | 6***7 | Кронштейн | |
| 34 | 2***9 | Шайба 10 | |
| 35 | 2***9 | Болт М10х1,25х25 | |
| 36 | 2***9 | Палец 10х30 | |
| 37 | 2***9 | Шплинт разводной 3х20 | |
| 38 | 6***6 | Тяга управления гидрораспределителем | |
| 39 | 2***9 | Болт М12х65 | |
| 40 | 6***0 | Кронштейн крепления масляного бака | |
| 41 | 2***9 | Болт М10х1,5х45 | |
| 42 | 6***6 | Кольцо стопорное | |
| 43 | 6***4 | Полумуфта | |
| 44 | 6***5 | Призма | |
| 45 | 6***3 | Прокладка насоса | |
| 46 | 6***8 | Прокладка | |
| 47 | 6***5 | Прокладка регулировочная | |
| 48 | 2***9 | Болт М12х1,75х40 | |
| 49 | 6***4 | Крышка задней опоры | |
| 50 | 6***8 | Бак масляный | |
| 51 | 6***6 | Рукав | |
| 52 | 2***7 | Хомут шланга | |
| 53 | 2***9 | Винт М5х0,8х30 | |
| 54 | 2***9 | Гайка М5х0,8 | |
| 55 | 6***0 | Труба | |
| 56 | 2***8 | Втулка | |
| 57 | 2***9 | Болт М10х1,5х30 | |
| 58 | 6***0 | Гидрораспределитель в сборе | |
| 59 | 6***2 | Рукоятка | |
| 60 | 6***4 | Кронштейн | |
| 61 | 6***3 | Кронштейн | |
| 62 | 6***5 | Кольцо 030-034-25-2-2 | |
| 63 | 6***8 | Кольцо 033-038-30-2-2 | |
| 64 | 6***7 | Болт полый | |
| 65 | 6***2 | Рукав высокого давления | |
| 66 | 6***8 | Рукав | |
| 67 | 6***0 | Тройник | |
| 68 | 6***0 | Трубка сливная | |
| 69 | 6***0 | Цилиндр опрокидывающего механизма в сборе | |
| 70 | 2***9 | Гайка М20х1,5 | |
| 71 | 2***9 | Болт М20х1,5х120 | |
| 72 | 6***9 | Опора цилиндра верхняя | |
| 73 | 6***8 | Насос левого вращения с фланцами | |
| 74 | 6***0 | Плечо опрокидывающего механизма со втулками | |
| 75 | 2***9 | Масленка 1/8" | |
| 76 | 6***2 | Палец тяги | |
| 77 | 6***4 | Ось балансира | |
| 78 | 6***0 | Балансир опрокидывающего механизма | |
| 79 | 6***0 | Палец тяги | |
| 80 | 6***9 | Шайба замковая | |
| 81 | 5***1 | Кольцо уплотнительное | |
| 82 | 6***8 | Штуцер сливной | |
| 83 | 6***9 | Рукав | |
| 84 | 6***4 | Штуцер | |
| 85 | 6***4 | Штифт | |
| 86 | 6***4 | Палец балансира | |
| 87 | 6***7 | Кольцо фиксирующее | |
| 88 | 6***8 | Пластина стопорная | |
| 89 | 2***9 | Болт М14х2х35 | |
| 90 | 2***2 | Шайба 14 пружинная | |
| 91 | 2***3 | Стопор пальца | |
| 92 | 2***9 | Болт М16х1,5х55 | |
| 93 | 2***9 | Шайба 16 | |
| 94 | 2***2 | Шайба 16 пружинная | |
| 95 | 2***9 | Гайка М16х1,5 | |
| 96 | 6***0 | Надрамник | |
| 97 | 6***3 | Скоба стопора | |
| 98 | 6***0 | Стопор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
