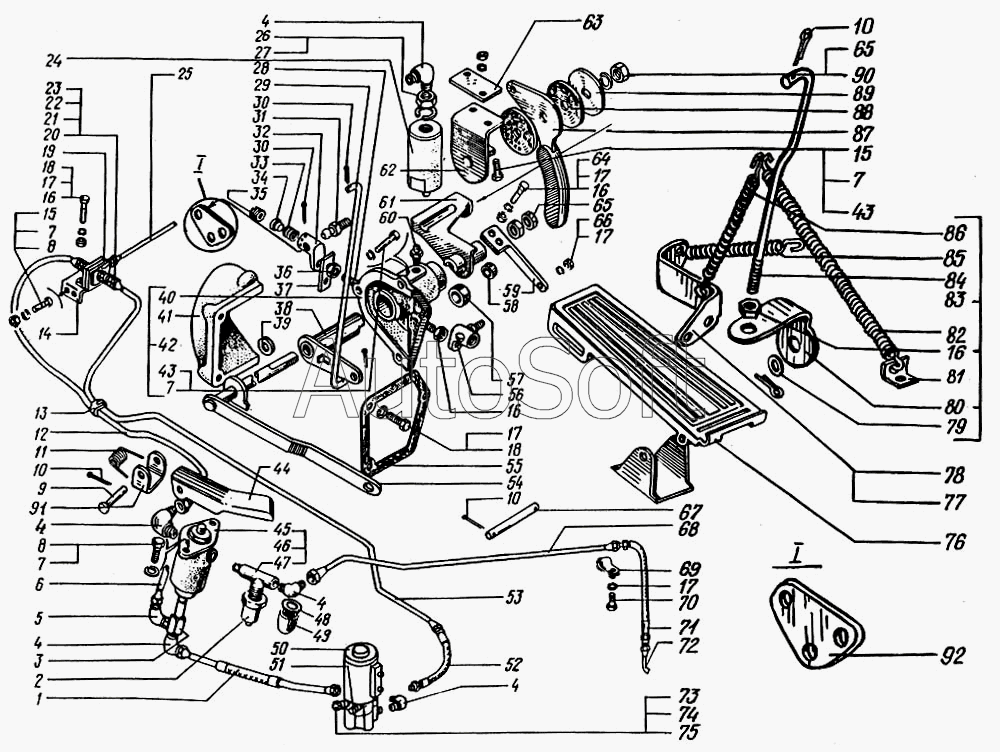

Каталог запасных частей к технике: КрАЗ-65055. Привод управления подачей топлива и остановом двигателя противоугонным устройством - после 2000 г
57
68
67
66
65
65
64
63
62
61
60
59
58
69
56
55
54
53
52
51
50
49
48
47
46
82
70
92
91
90
89
88
87
86
85
84
83
45
81
80
79
78
77
76
75
74
72
71
10
10
10
21
20
19
18
18
17
17
17
17
17
16
16
16
16
15
15
14
13
12
11
22
9
8
8
7
7
7
7
6
5
4
4
4
4
4
3
2
1
33
44
43
43
42
41
40
39
38
37
36
35
34
32
31
30
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1108050-11 | 2***1 | Тяга управления подачей топлива в сборе | |
| 6505-1108011-01 | 6***1 | Рычаг управления подачей топлива с кронштейном в сборе | |
| 1 | 6***4 | Трубопровод подводящий | |
| 2 | М***0 | Датчик вспомогательной тормозной системы и сигнала торможения | |
| 3 | 6***2 | Переходник специальный | |
| 4 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 5 | 3***9 | Угольник К 1/8"хМ16х1,5 | |
| 6 | 2***4 | Трубопровод подводящий | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Болт М6х1х16 | |
| 9 | 2***9 | Палец 10х38 | |
| 10 | 2***9 | Шплинт разводной 3х20 | |
| 11 | 2***4 | Пружина педали | |
| 12 | 6***4 | Трубопровод от пневмоклапана к двухмагистральному клапану | |
| 13 | 3***9 | Стяжка 8х107 | |
| 14 | 6***5 | Кронштейн клапана | |
| 15 | 2***9 | Гайка М6-6Н | |
| 16 | 2***9 | Гайка М8 | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 2***9 | Болт М8х1,25х20 | |
| 19 | 1***0 | Клапан двухмагистральный в сборе | |
| 20 | 3***9 | Штуцер ввертный К 1/4"хМ10х1 | |
| 21 | 2***0 | Ниппель переходной | |
| 22 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 23 | 2***7 | Шайба уплотнительная | |
| 24 | 2***1 | Цилиндр силовой | |
| 25 | 6***4 | Трубопровод силового цилиндра | |
| 26 | 2***9 | Гайка М16х1,5 | |
| 27 | 2***2 | Шайба 16 пружинная | |
| 28 | 2***0 | Тяга рычага управления подачей топлива | |
| 29 | 2***8 | Тяга рычага ручного управления подачей топлива | |
| 30 | 2***9 | Шплинт 2,5х20 | |
| 31 | 2***1 | Палец шаровой | |
| 32 | 2***7 | Наконечник тяги рычага управления подачей топлива левый | |
| 33 | 2***8 | Пружина наконечника тяги рычага управления подачей топлива | |
| 34 | 2***9 | Сухарь наконечника тяги рычага управления подачей топлива | |
| 35 | 2***0 | Пробка наконечника тяги рычага управления подачей топлива | |
| 36 | 3***9 | Гайка М8 | |
| 37 | 2***1 | Кронштейн пружины | |
| 38 | 2***1 | Рычаг ручного управления подачей топлива | |
| 39 | 2***9 | Шайба 19 | |
| 40 | 2***5 | Корпус кронштейна педали управления подачей топлива | |
| 41 | 2***6 | Крышка корпуса кронштейна педали | |
| 42 | 2***2 | Кронштейн педали управления подачей топлива в сборе | |
| 43 | 2***9 | Болт М6х1х20 | |
| 44 | 2***0 | Педаль вспомогательной тормозной системы | |
| 45 | 2***0 | Пневмоклапан | |
| 46 | 2***9 | Пневмоклапан с тройником в сборе | |
| 47 | 3***9 | Тройник проходной | |
| 48 | 2***6 | Кольцо 010-014-25-2-2 | |
| 49 | 2***8 | Колпачок защитный | |
| 50 | 1***1 | Клапан с электромагнитом | |
| 51 | 2***0 | Сапун К 1/8" | |
| 52 | 2***8 | Шланг соединительный | |
| 53 | 6***4 | Трубопровод от электромагнитного клапана к двухмагистральному клапану | |
| 54 | 6***5 | Рычаг | |
| 55 | 2***4 | Прокладка корпуса педали | |
| 56 | 2***0 | Наконечник тяги рычага управления подачей топлива правый | |
| 57 | 2***1 | Втулка распорная | |
| 58 | 6***1 | Втулка рычага | |
| 59 | 6***3 | Рычаг | |
| 60 | 2***8 | Пресс-масленка 1/8" | |
| 61 | 6***0 | Рычаг останова двигателя | |
| 62 | 2***8 | Кронштейн ручки тяги рычага ручного управления подачей топлива | |
| 63 | 2***1 | Усилитель кронштейна | |
| 64 | 2***9 | Болт М8х1,25х45 | |
| 65 | 2***9 | Гайка М12х1,25 | |
| 66 | 2***9 | Гайка М8х1 | |
| 67 | 6***0 | Ось педали | |
| 68 | 6***6 | Трубопровод вспомогательной тормозной системы | |
| 69 | 3***9 | Кляммер 6 трубопровода | |
| 70 | 2***9 | Болт М8х1,25х16 | |
| 71 | 6***1 | Шланг | |
| 72 | 6***0 | Трубопровод | |
| 74 | 2***2 | Шайба 10 пружинная | |
| 75 | 2***9 | Болт М10х1,25х30 | |
| 76 | 6***4 | Педаль управления подачей топлива | |
| 77 | 6***0 | Кронштейн | |
| 78 | 6***3 | Кронштейн | |
| 79 | 2***9 | Шайба 10 | |
| 80 | 2***1 | Кронштейн тяги | |
| 81 | 2***7 | Кронштейн возвратной пружины | |
| 82 | 2***0 | Пружина возвратная | |
| 83 | 2***1 | Тяга рычага останова двигателя в сборе | |
| 84 | 2***8 | Тяга рычага останова двигателя | |
| 85 | 2***1 | Пружина возвратная | |
| 86 | 2***6 | Пружина | |
| 87 | 2***4 | Ручка тяги рычага ручного управления подачей топлива | |
| 88 | 2***9 | Шайба | |
| 89 | 2***4 | Шайба фасонная | |
| 90 | 2***2 | Шайба 12 пружинная | |
| 91 | 2***2 | Кронштейн педали управления вспомогательным тормозом | |
| 92 | 6***9 | Кронштейн рычага |
