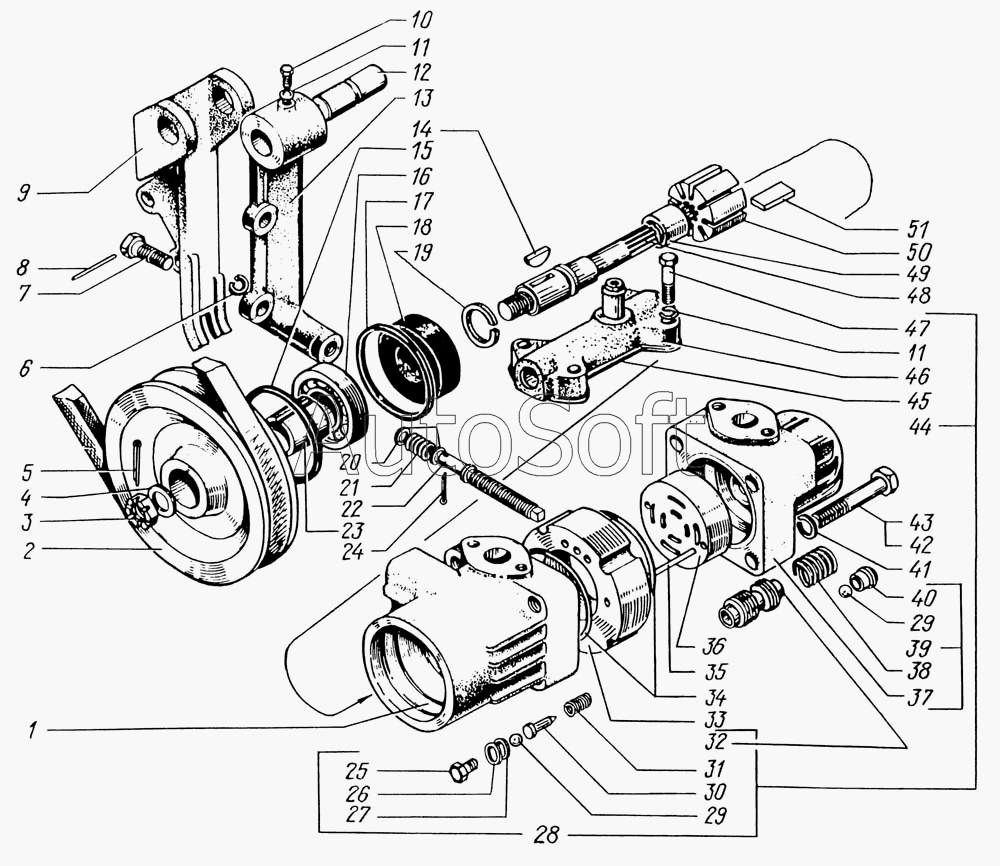

Каталог запасных частей к технике: КрАЗ-6322 (шасси) (2005). Насос масляный
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6505-3407190-10 | 6***0 | Насос масляный рулевого усилителя с натяжным устройством | |
| 6505-3407199 | 6***9 | Насос усилителя без коллектора и шкива | |
| 1 | 1***1 | Корпус насоса | |
| 2 | 2***Б | Шкив насоса | |
| 3 | 4***4 | Гайка М16х1,5 | |
| 4 | 1***1 | Шайба 16 | |
| 5 | 2***5 | Шплинт 4х36 | |
| 6 | 2***7 | Шайба 12 ОТ | |
| 7 | 2***6 | Болт М12х1,15х30 | |
| 8 | 2***4 | Шплинт 1,6х25 | |
| 9 | 2***3 | Кронштейн неподвижный | |
| 10 | 2***6 | Болт М6-6gх12 | |
| 11 | 2***4 | Шайба 6Т | |
| 12 | 2***4 | Ось кронштейна | |
| 13 | 2***5 | Кронштейн подвижный | |
| 14 | 4***5 | Шпонка сегментная 5х7,5 | |
| 15 | 3***2 | Кольцо упорное | |
| 16 | 1***9 | Подшипник шариковый радиальный | |
| 17 | 1***А | Проставка насоса | |
| 18 | 3***7 | Манжета 24х46 | |
| 19 | 3***1 | Шайба | |
| 20 | 2***6 | Шайба 10,5 | |
| 21 | 2***2 | Пружина регулировочного винта | |
| 22 | 2***6 | Винт регулировочный | |
| 23 | 1***7 | Втулка шкива | |
| 24 | 2***9 | Шплинт 3,2х20 | |
| 25 | 5***7 | Седло предохранительного клапана | |
| 26 | 8***5 | Шайба регулировочная | |
| 27 | 8***6 | Шайба регулировочная | |
| 28 | 6***0 | Клапан перепускной | |
| 29 | 8***2 | Шарик | |
| 30 | 5***5 | Направляющая пружины | |
| 31 | 5***2 | Пружина предохранительного клапана | |
| 32 | 5***1 | Золотник перепускной | |
| 33 | 5***3 | Статор насоса | |
| 34 | 1***2 | Кольцо уплотнительное | |
| 35 | 8***7 | Штифт установочный | |
| 36 | 1***5 | Диск распределительный | |
| 37 | 6***3 | Крышка насоса | |
| 38 | 1***1 | Пружина перепускного клапана | |
| 39 | 6***2 | Крышка насоса в сборе | |
| 40 | 8***3 | Седло уплотнительное | |
| 41 | 4***7 | Шайба 10 | |
| 42 | 3***2 | Болт | |
| 43 | 3***3 | Болт | |
| 44 | 6***0 | Насос с коллектором и шкивом в сборе | |
| 45 | 1***7 | Прокладка уплотнительная коллектора | |
| 46 | 2***0 | Коллектор насоса | |
| 47 | 2***6 | Болт М6х35 | |
| 48 | 1***7 | Валик насоса | |
| 49 | 1***1 | Подшипник игольчатый | |
| 50 | 5***8 | Ротор насоса | |
| 51 | 5***1 | Лопасть ротора |
