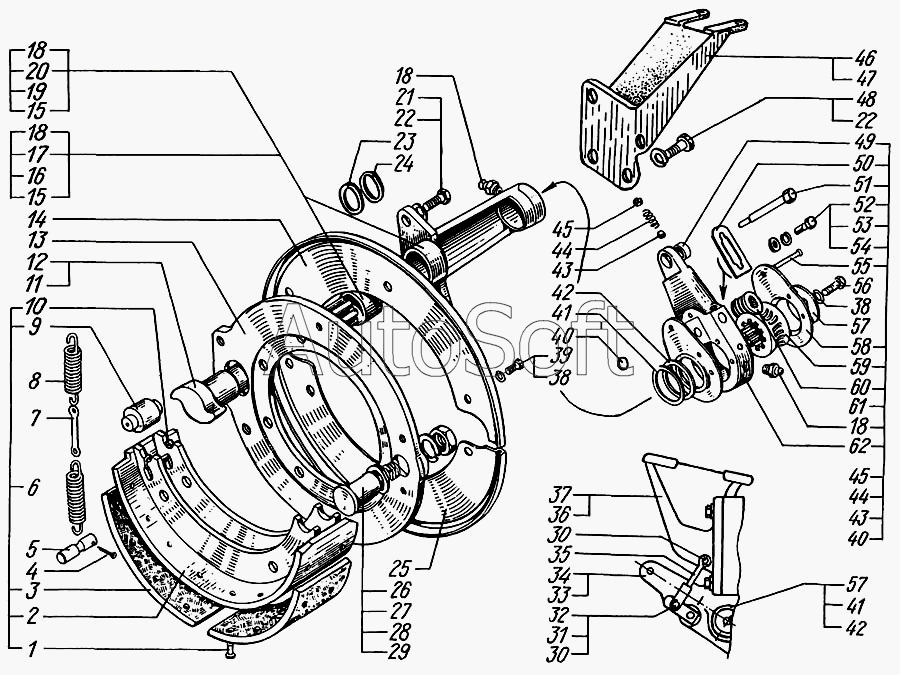

Каталог запасных частей к технике: КрАЗ-6322 (шасси) (2005). Механизмы тормозные передние
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
18
19
20
21
22
22
23
24
25
26
28
29
30
30
30
31
31
32
33
34
35
36
37
38
38
39
40
40
41
41
41
41
42
42
42
43
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
58
59
60
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Заклепка | |
| 2 | 2***5 | Колодка | |
| 3 | 2***5 | Накладка колодки | |
| 4 | 2***3 | Шплинт 3,6х25 | |
| 5 | 2***8 | Палец пружины | |
| 6 | 2***0 | Колодка в сборе | |
| 7 | 2***6 | Звено пружины | |
| 8 | 2***Б | Пружина колодок | |
| 9 | 2***9 | Ролик колодки | |
| 10 | 2***2 | Стопор ролика | |
| 11 | 6***1 | Кулак разжимной левый | |
| 12 | 6***0 | Кулак разжимной правый | |
| 13 | 2***5 | Суппорт левый | |
| 14 | 2***0 | Диск защитный верхний | |
| 15 | 2***2 | Втулка кронштейна малая | |
| 16 | 2***1 | Кронштейн левый в сборе | |
| 17 | 2***5 | Кронштейн левый | |
| 18 | 2***0 | Масленка К1/8" | |
| 19 | 2***0 | Кронштейн правый в сборе | |
| 20 | 2***4 | Кронштейн правый | |
| 21 | 2***1 | Болт М16х1,5х35 | |
| 22 | 2***9 | Шайба 16 ОТ | |
| 23 | 2***9 | Шайба | |
| 24 | 2***8 | Кольцо 038-046-46-2-2 | |
| 25 | 2***1 | Диск защитный нижний | |
| 26 | 2***1 | Гайка М16х1,5 | |
| 28 | 3***6 | Шайба | |
| 29 | 2***2 | Ось колодок | |
| 30 | 2***3 | Шайба | |
| 30 | 2***5 | Шплинт 2,5х20 | |
| 31 | 2***4 | Шайба 6,4 | |
| 31 | 2***3 | Рычаг регулировочный в сборе | |
| 32 | 2***2 | Палец 8х20 | |
| 33 | Р***2 | Регулятор тормоза | |
| 34 | Р***3 | Регулятор тормоза | |
| 35 | 6***0 | Тяга | |
| 36 | 6***8 | Кронштейн правый | |
| 37 | 6***9 | Кронштейн левый | |
| 38 | 2***6 | Шайба 10,2 | |
| 39 | 2***3 | Болт М10х1,5х16 | |
| 40 | 2***5 | Заглушка | |
| 41 | 2***А | Прокладка регулировочная | |
| 41 | 6***1 | Прокладка регулировочная | |
| 42 | 2***А | Прокладка регулировочная | |
| 42 | 6***0 | Прокладка регулировочная | |
| 43 | 2***3 | Шарик-фиксатор | |
| 44 | 2***4 | Пружина фиксатора | |
| 45 | 2***А | Пробка фиксатора | |
| 46 | 2***0 | Кронштейн правый | |
| 47 | 2***1 | Кронштейн левый | |
| 48 | 2***9 | Болт М16х2х40 | |
| 49 | 2***1 | Втулка | |
| 50 | 2***0 | Пластина стопорная | |
| 51 | 2***0 | Ось червяка | |
| 52 | 2***4 | Болт М8х16 | |
| 53 | 2***5 | Шайба 8,65Г.029 | |
| 54 | 2***5 | Шайба 8,4 | |
| 55 | 2***7 | Заклепка | |
| 56 | 2***5 | Болт М10х1,5х20 | |
| 57 | 2***1 | Шайба упорная | |
| 57 | 2***1 | Шайба упорная | |
| 58 | 2***0 | Крышка корпуса рычага | |
| 59 | 2***0 | Шестерня рычага | |
| 60 | 2***1 | Червяк рычага | |
| 62 | 2***0 | Корпус регулировочного рычага |
